Verkauft

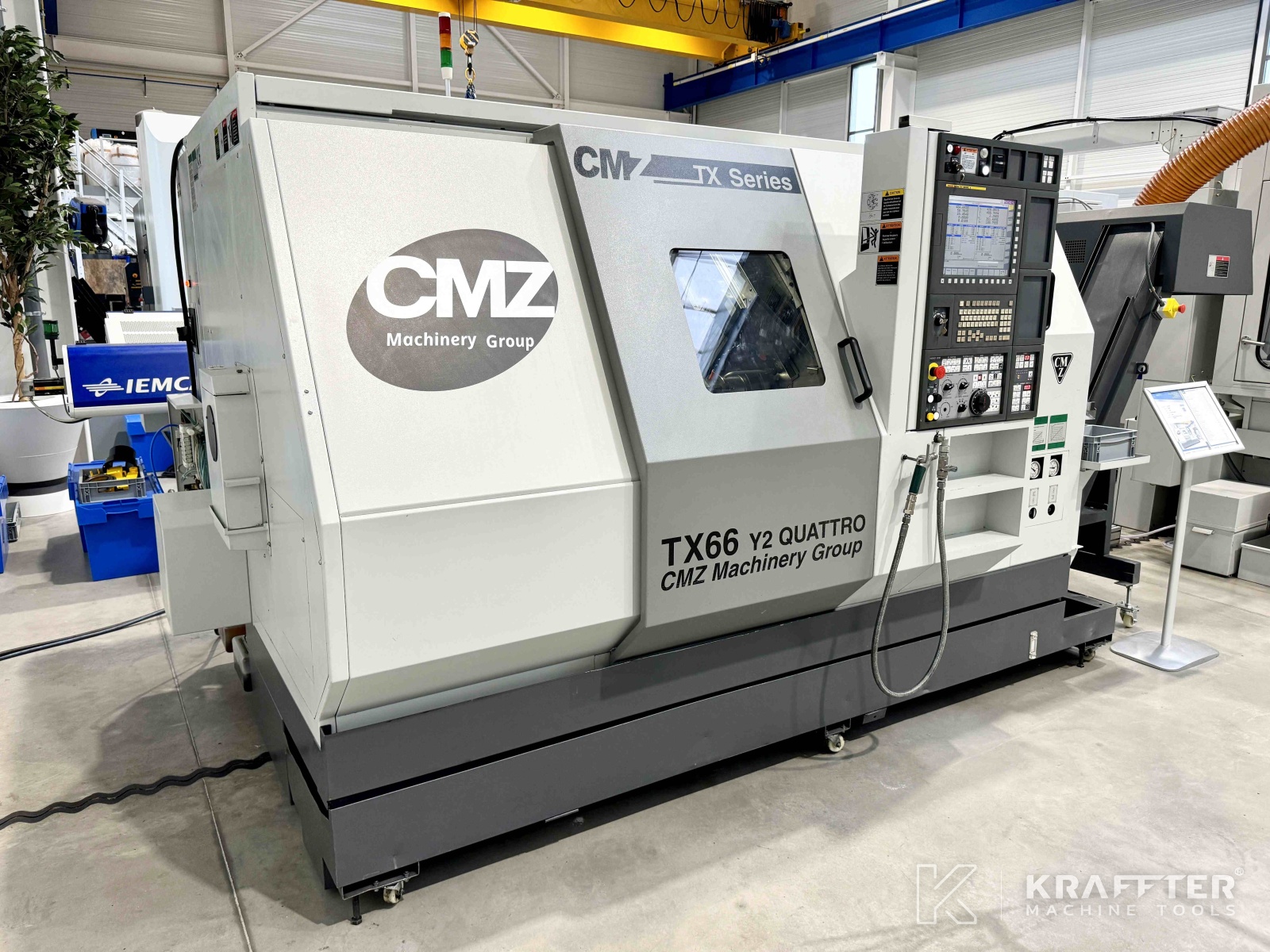

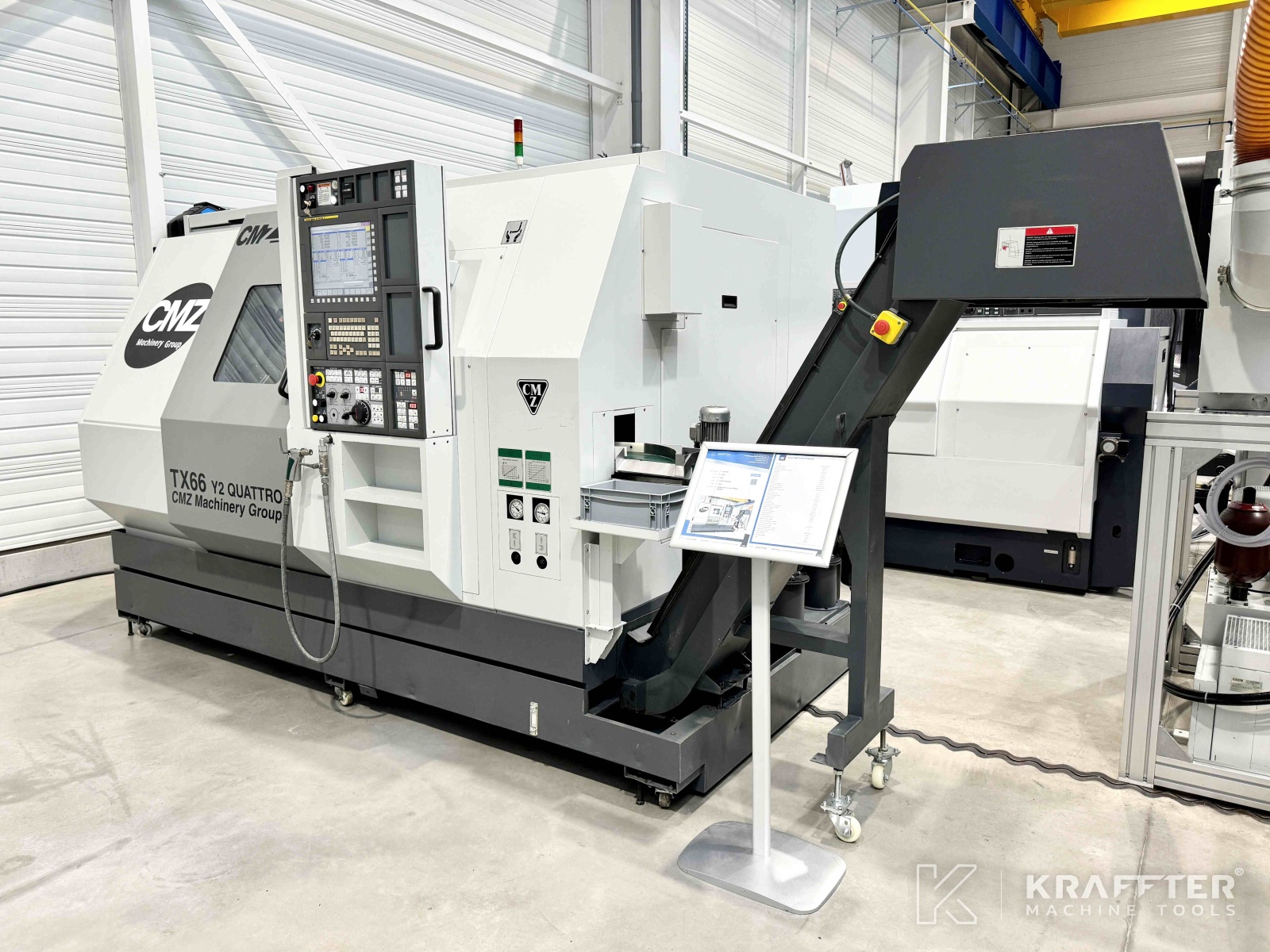

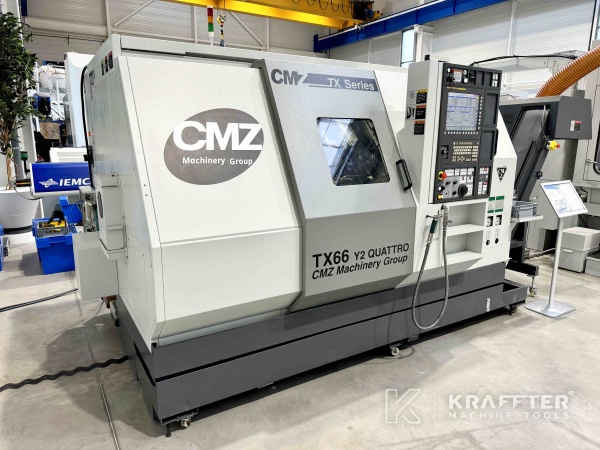

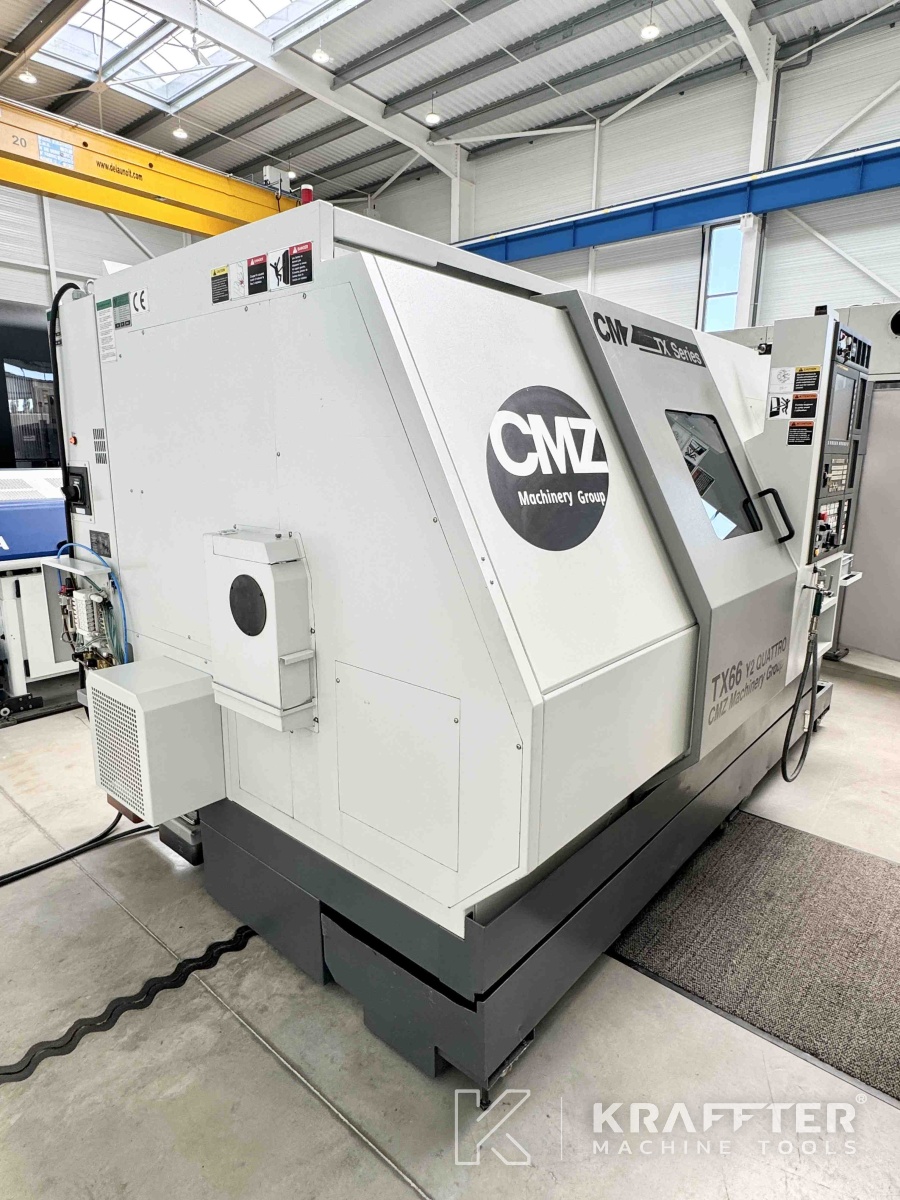

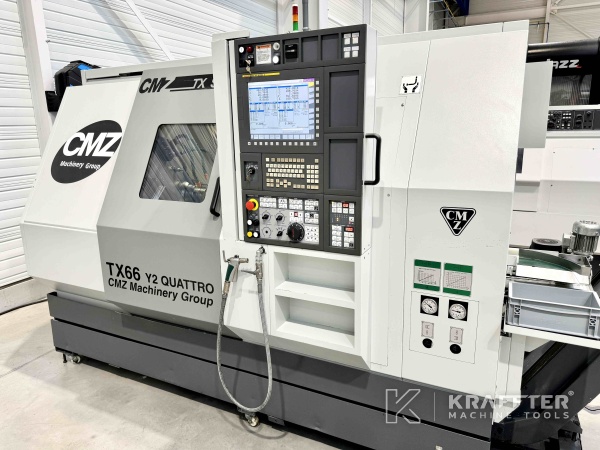

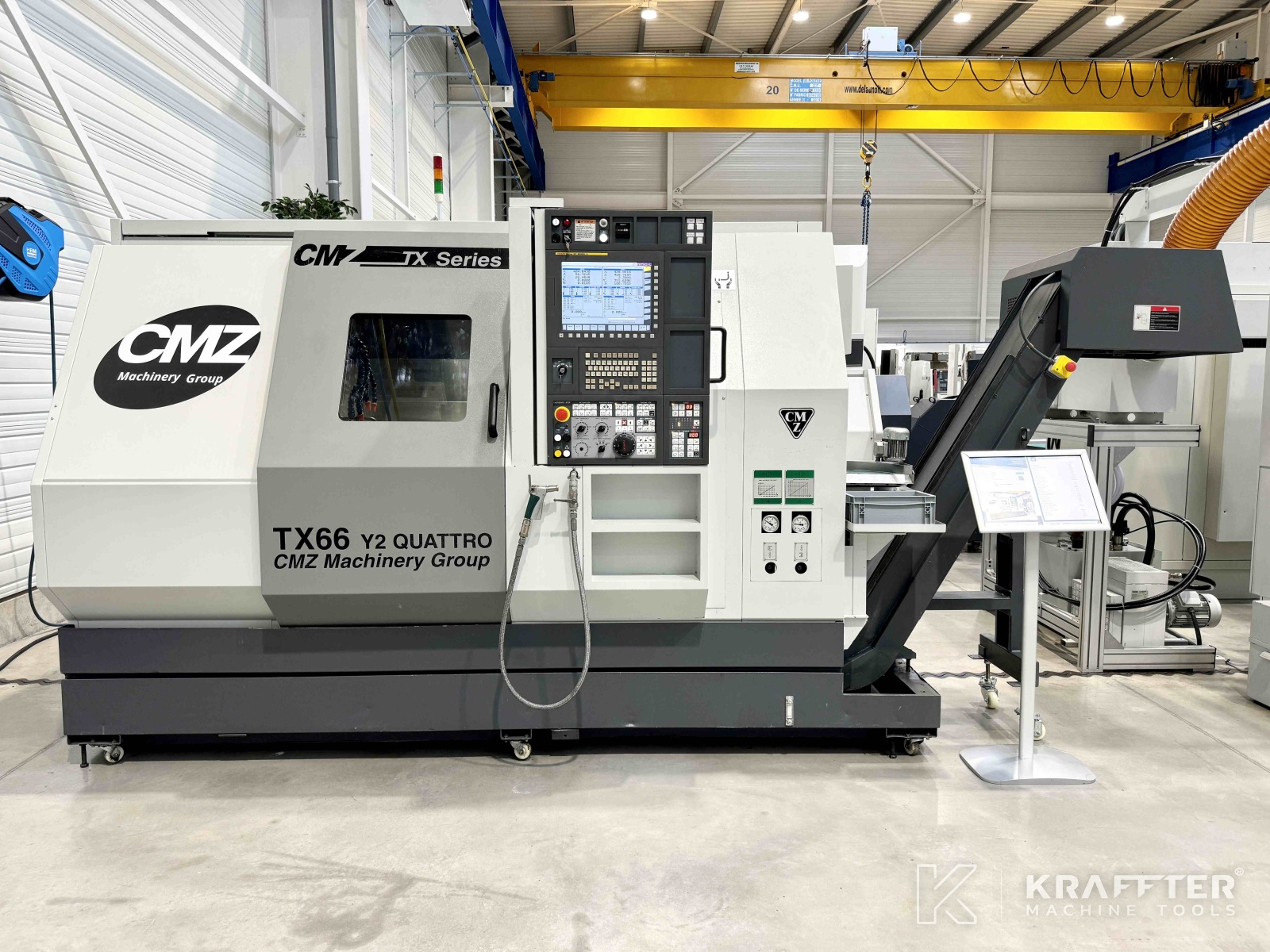

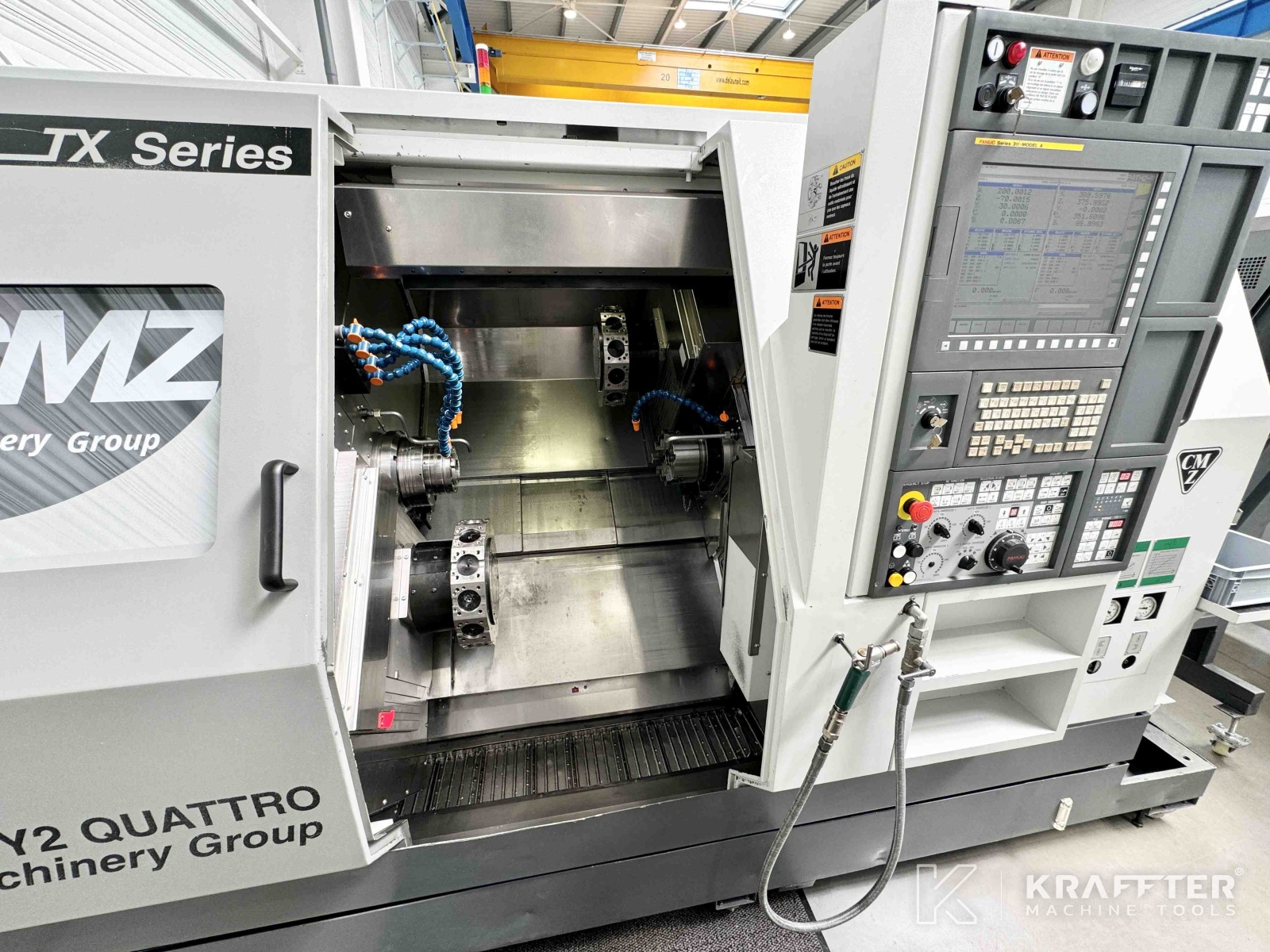

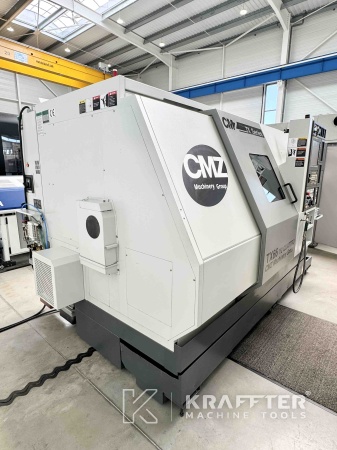

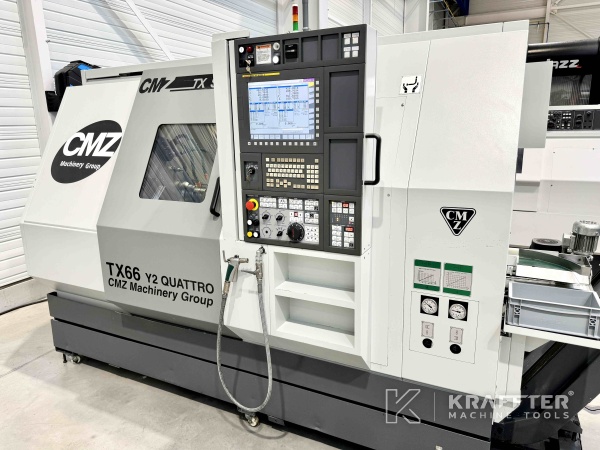

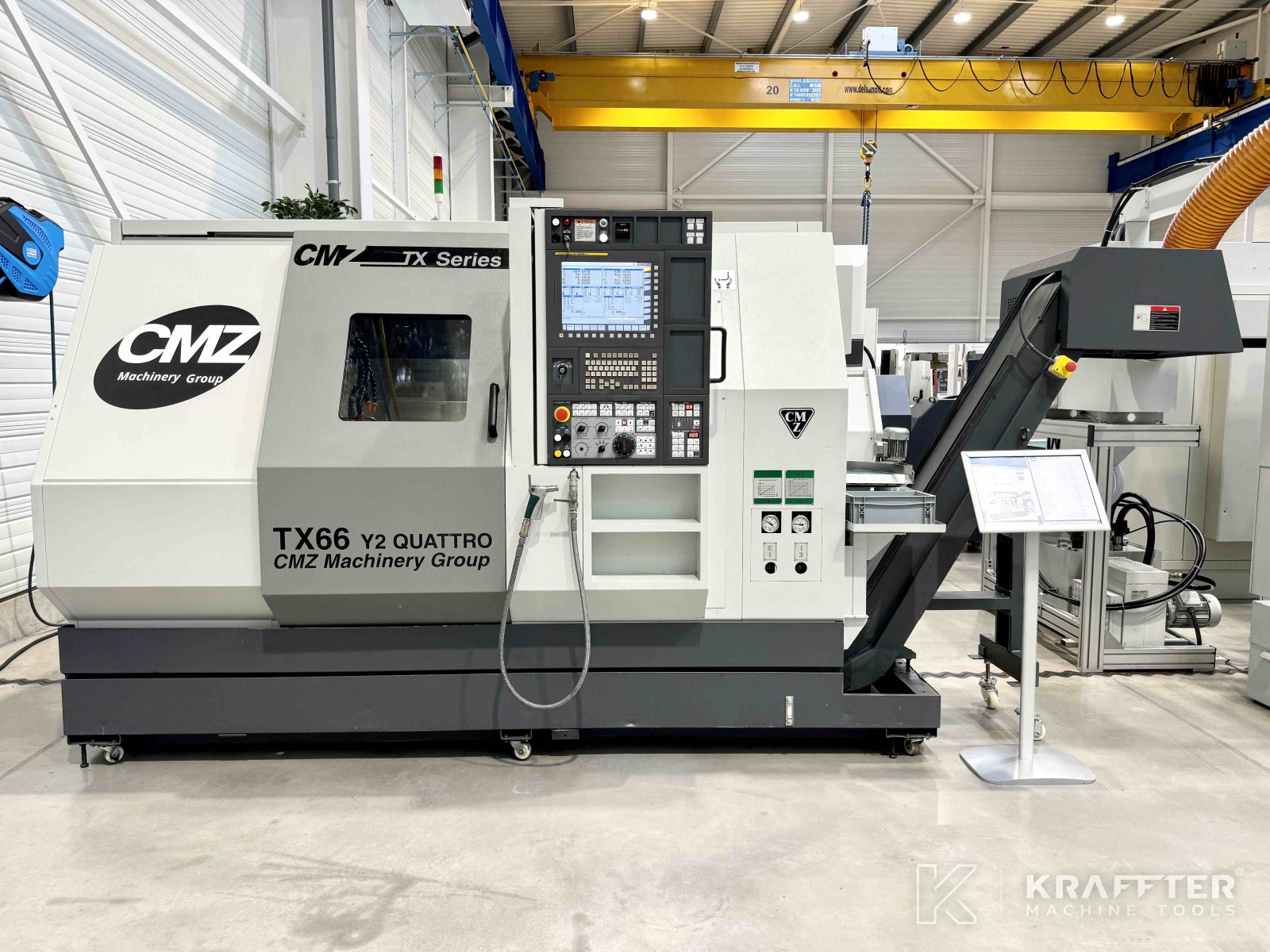

Maschinentyp: CNC Drehmaschine
Marke : CMZ
N° de stock: 90113
Modell : TX66 Y2 Quattro
Jahr : 2012
Standort : 73240 St-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessiert an einem ähnlichen Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten

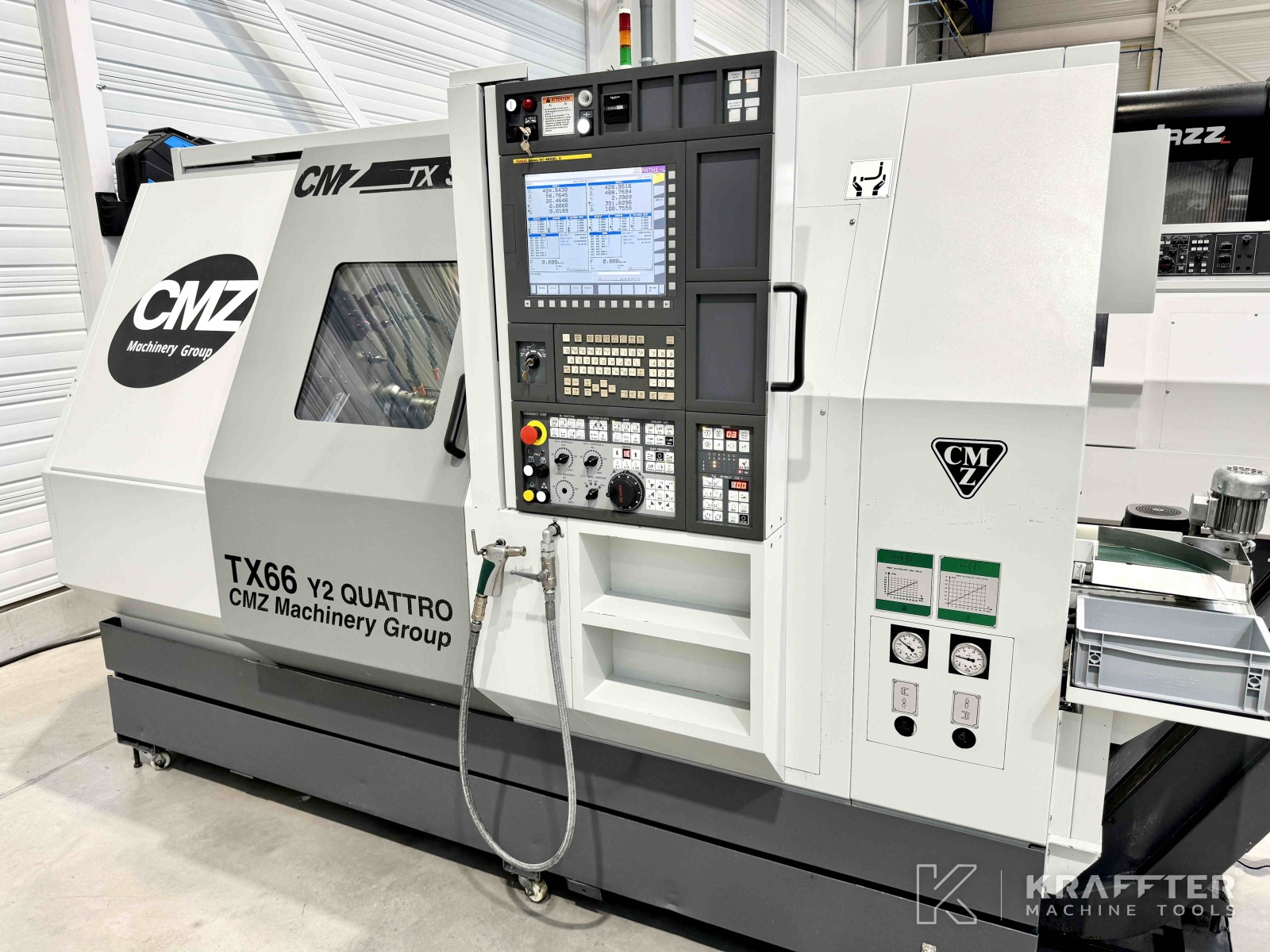

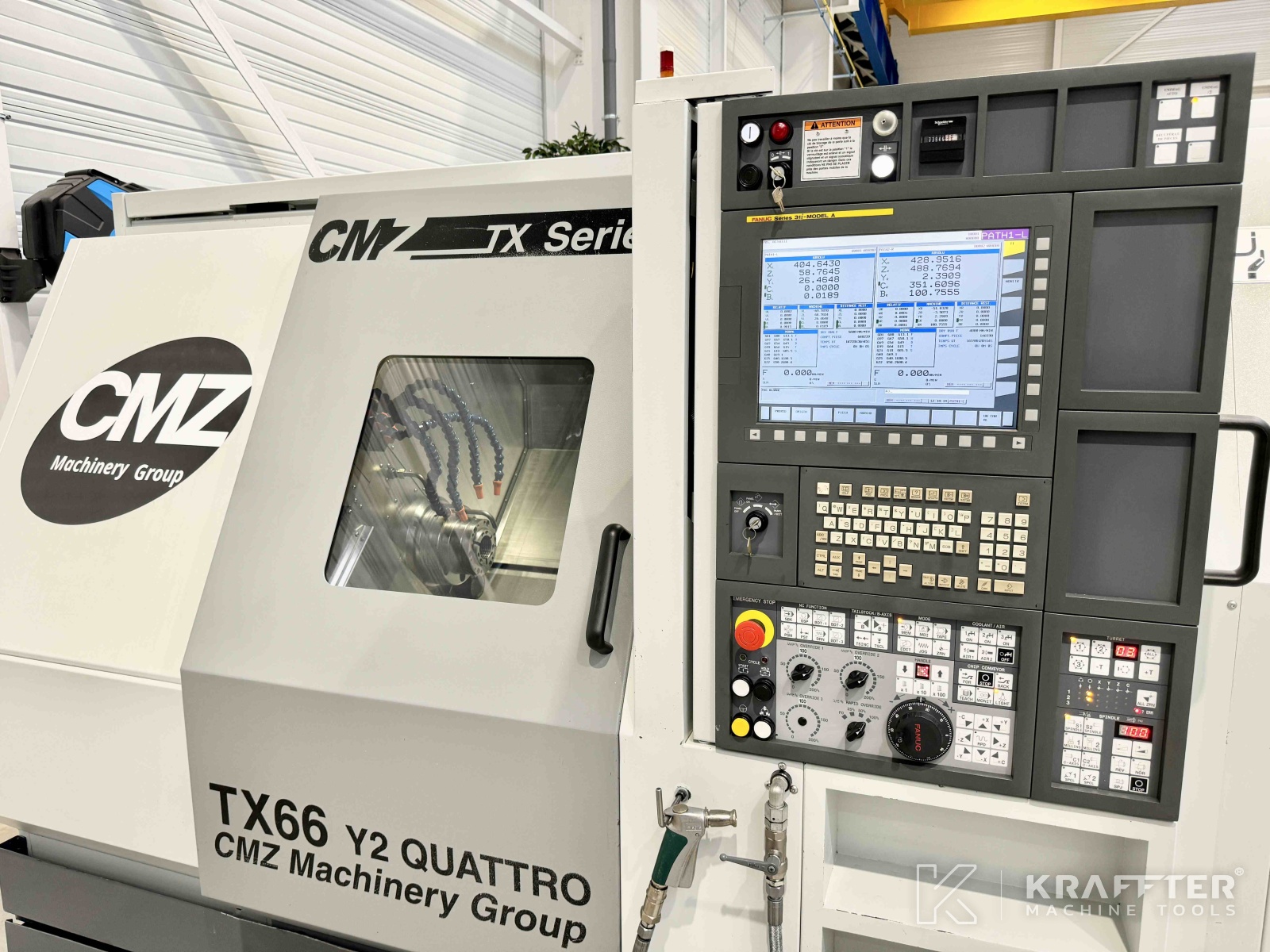

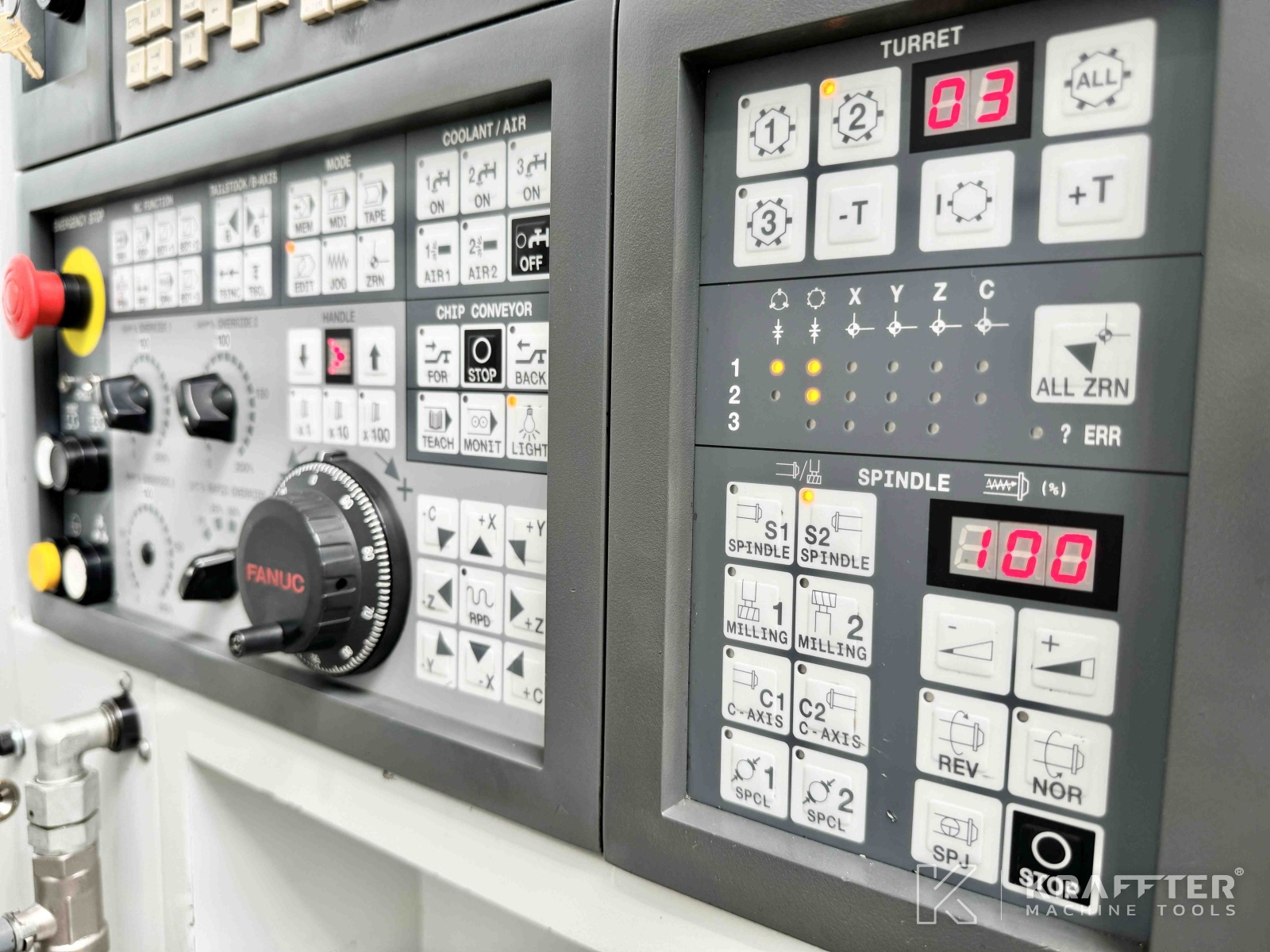

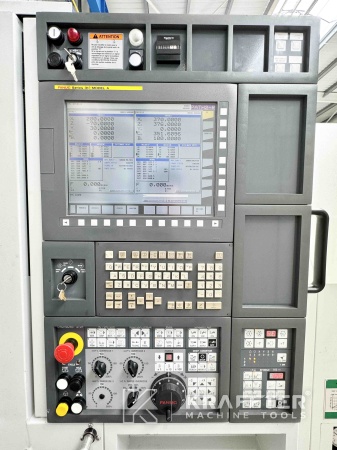

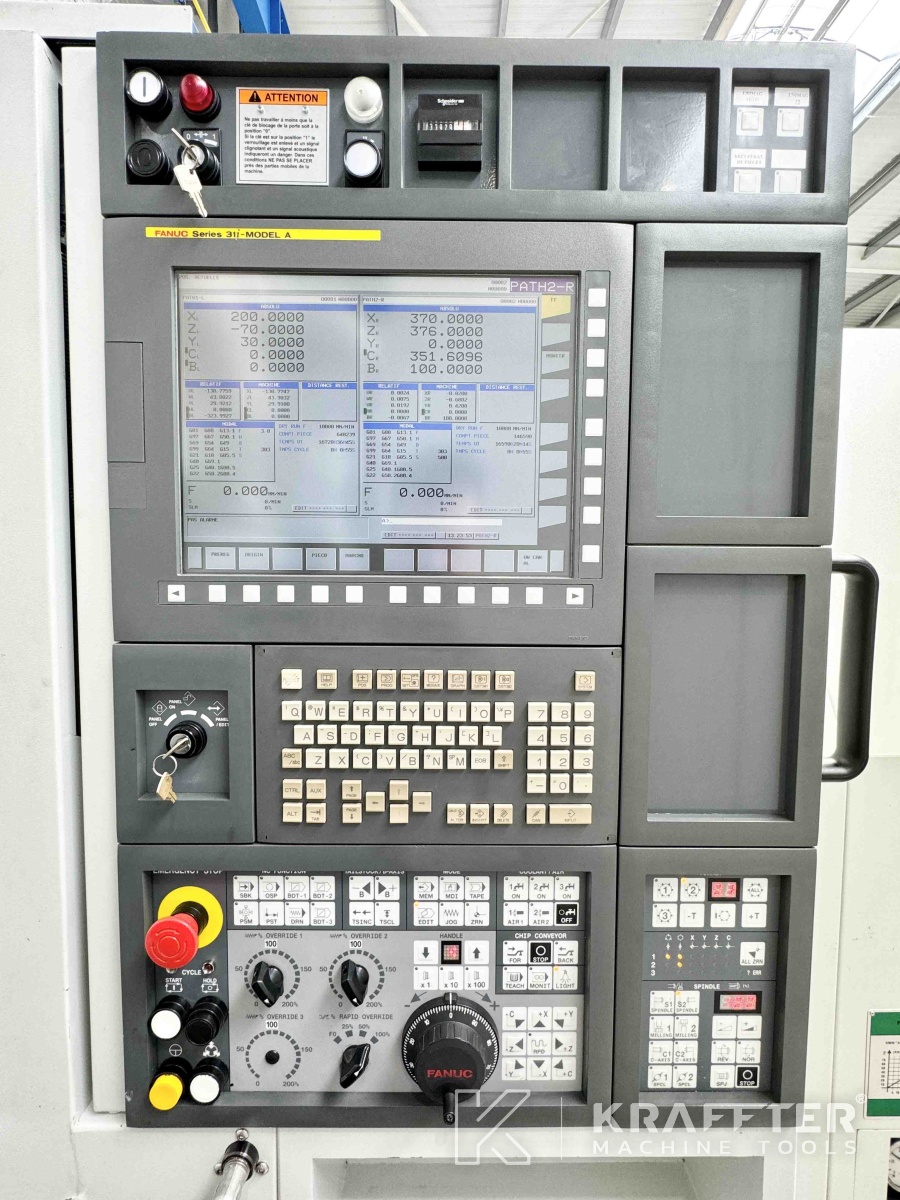

CN-Typ

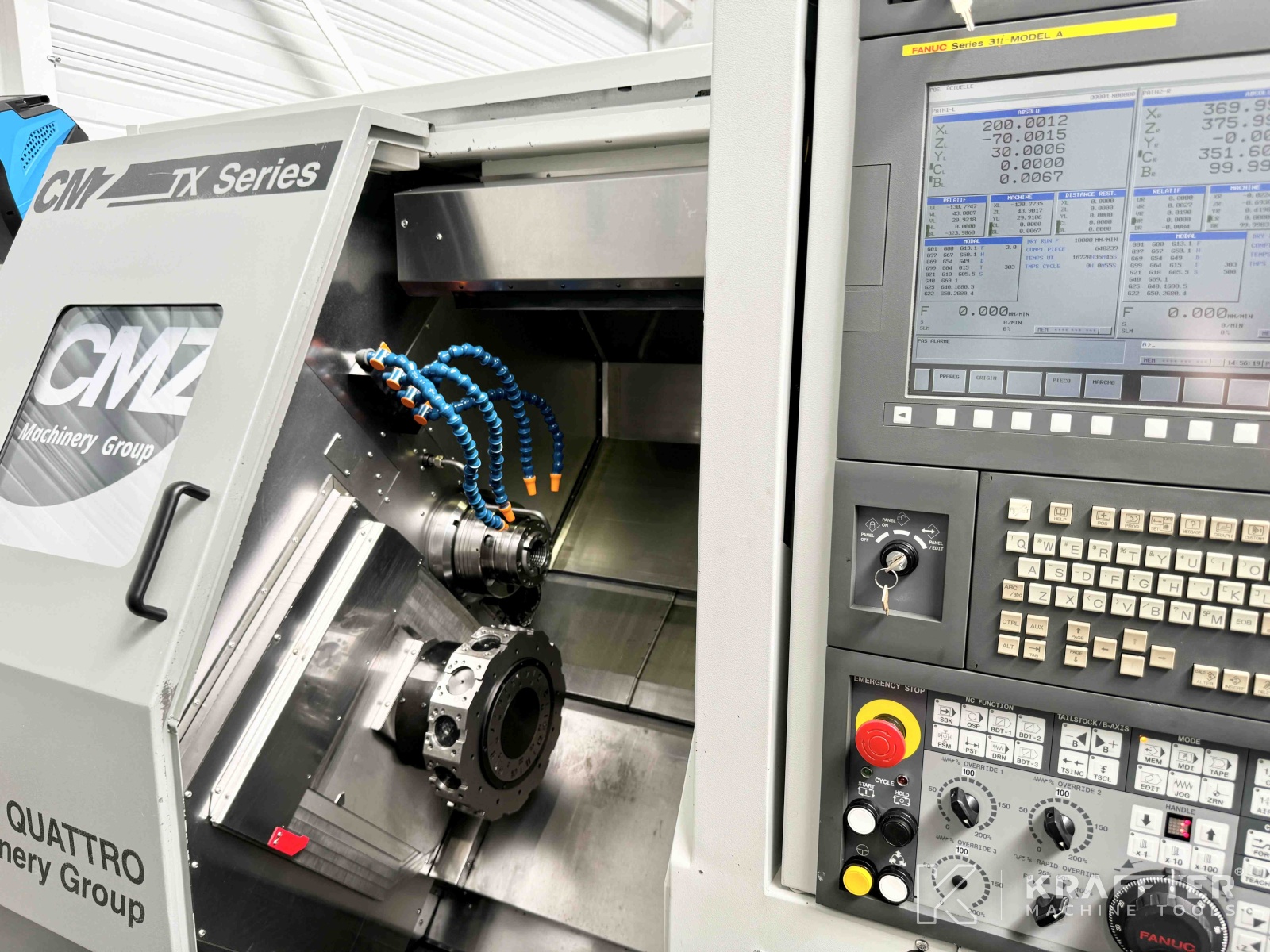

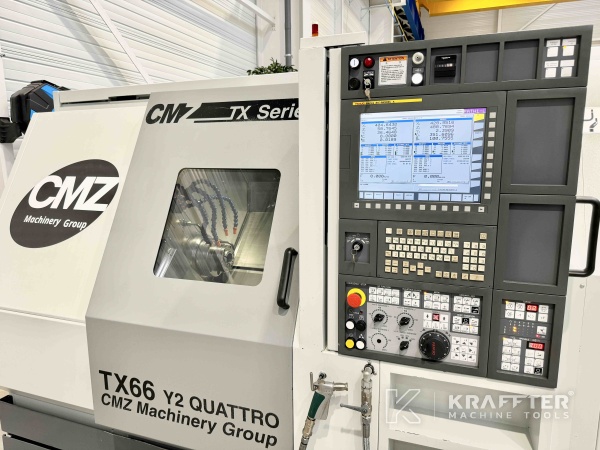

FANUC 31i - MODEL A
Abstand zwischen den Spannfuttern
639
Max. Bearbeitungsdurchmesser
255 [mm]
Zulässiger Durchmesser über dem Schlitten
270 [mm]
Verfahrweg der Z1-Achse
500 [mm]
Verfahrweg der X1-Achse
190 [mm]
Stroke Y1 axis
+/- 40 [mm]
Verfahrweg der Z2-Achse
500 [mm]
Verfahrweg der X2-Achse
190 [mm]
Verfahrweg der Y2-Achse
+/- 40 [mm]
Schnellvorschubgeschwindigkeit X-Achse
16000 [mm/min]
Schnellvorschubgeschwindigkeit Z-Achse
20000 [mm/min]
Schnellvorschubgeschwindigkeit Y-Achse
12000 [mm/min]
Beschleunigung der Achsverfahrbewegung
1g
Spindelnase
ASA 8" A2
Max. Stangendurchmesser
66 [mm]
Spindeldurchlassdurchmesser
77 [mm]
Max. Spindeldrehzahl
4000 [U/min]
Spindelleistung
15 [kW]
Spindeldrehmoment
136 [Nm]

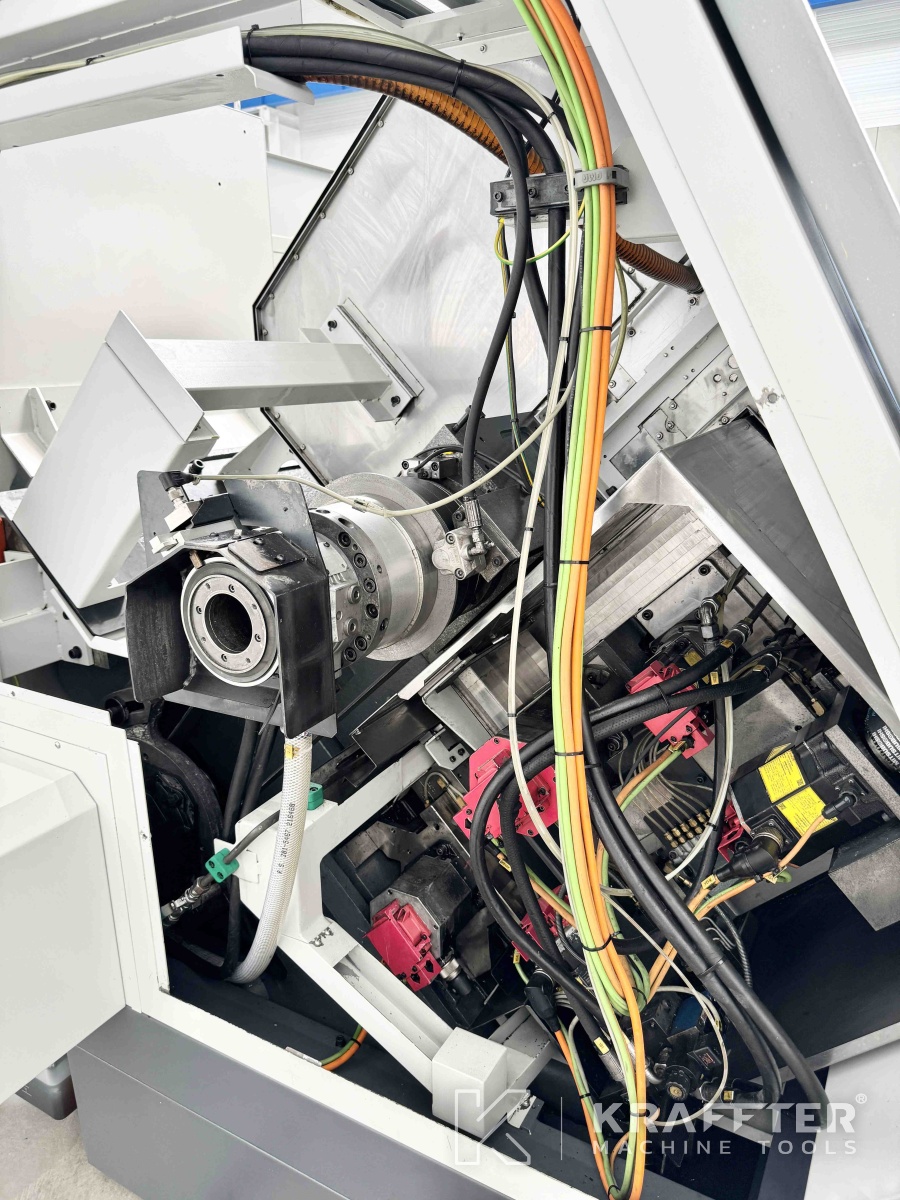

Nase der Gegenspindel
ASA 6" A2
Max. Stangendurchmesser an Gegenspindel
52 [mm]
Durchlassdurchmesser der Gegenspindel
61 [mm]
Gegenspindelhub
635 [mm]
Max. Drehzahl der Gegenspindel
5000 [U/min]
Leistung Gegenspindel
7.5 [kW]
Drehmoment der Gegenspindel
68 [Nm]
Revolverindexierungszeit
0.1 [s/pos]

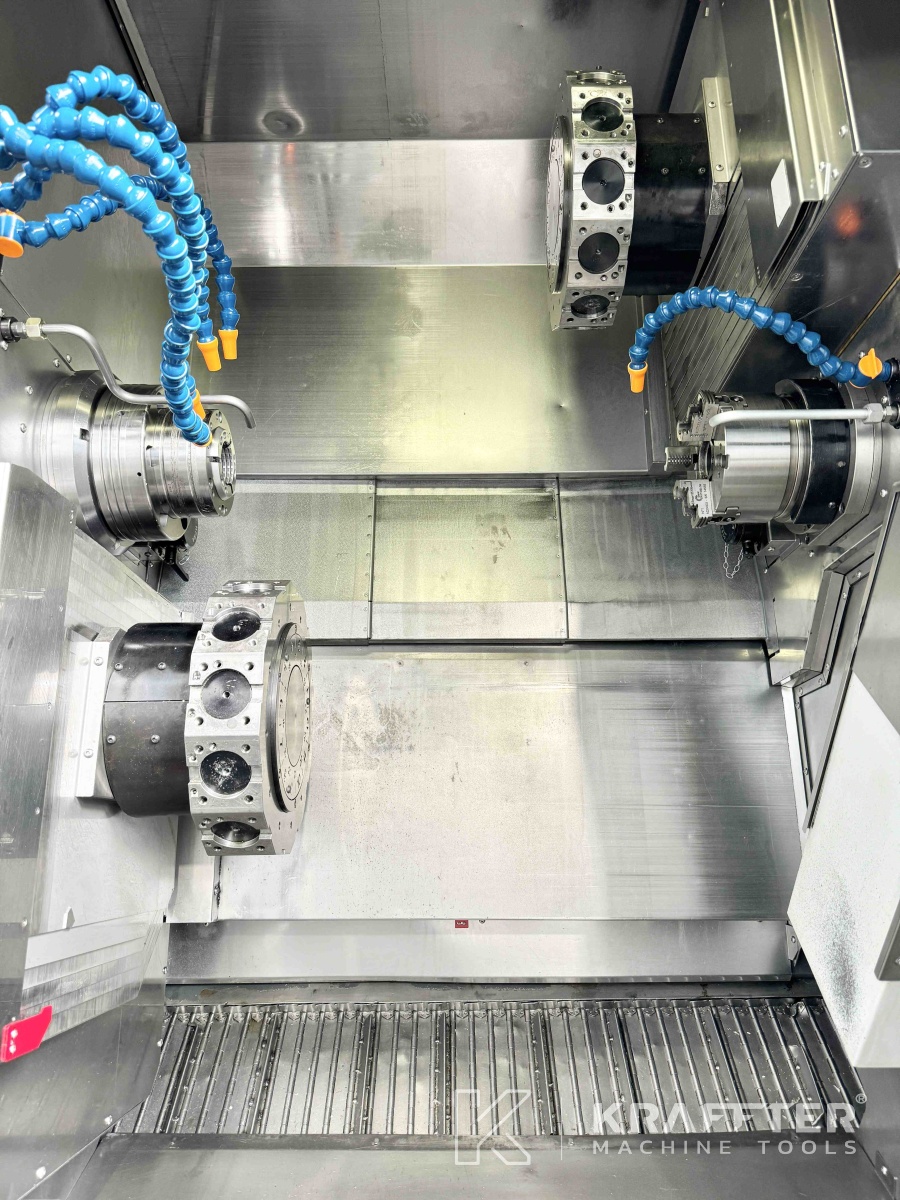

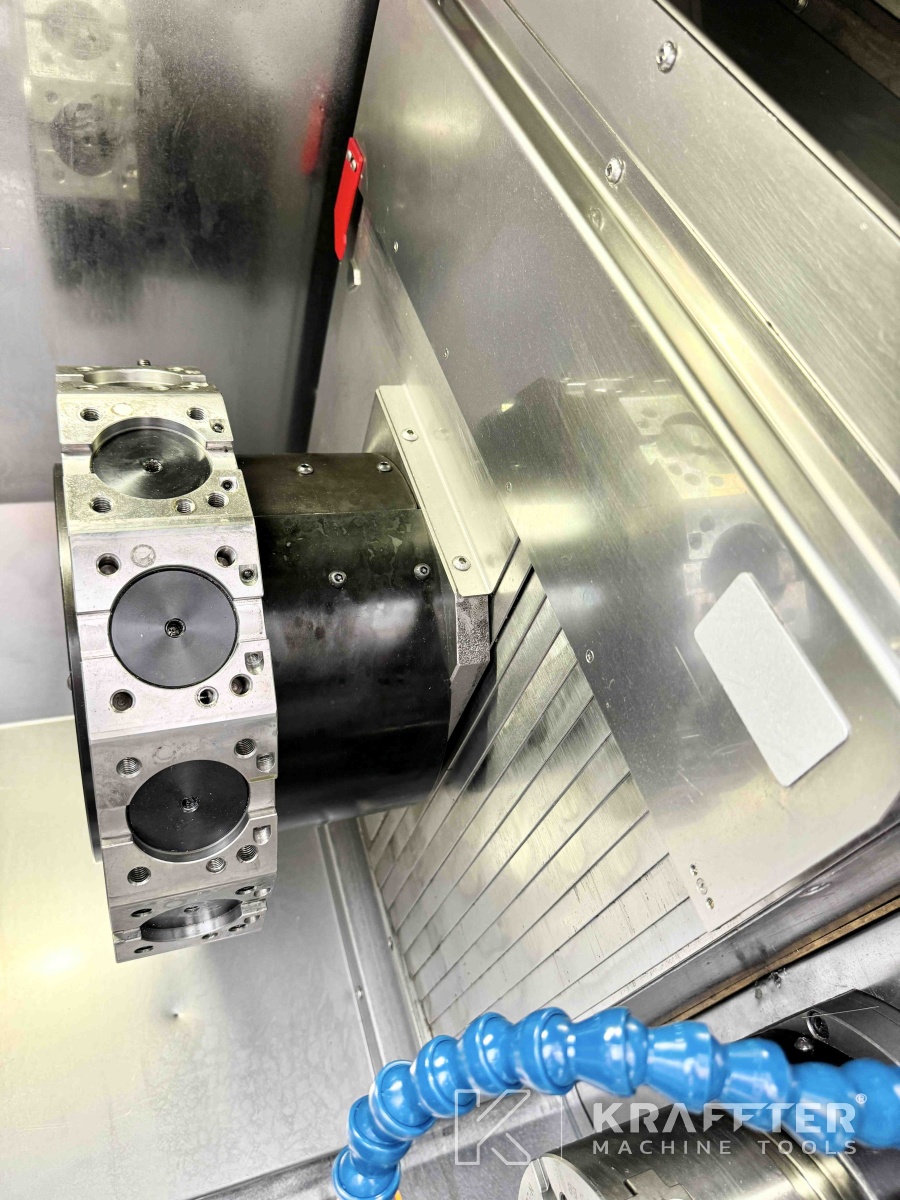

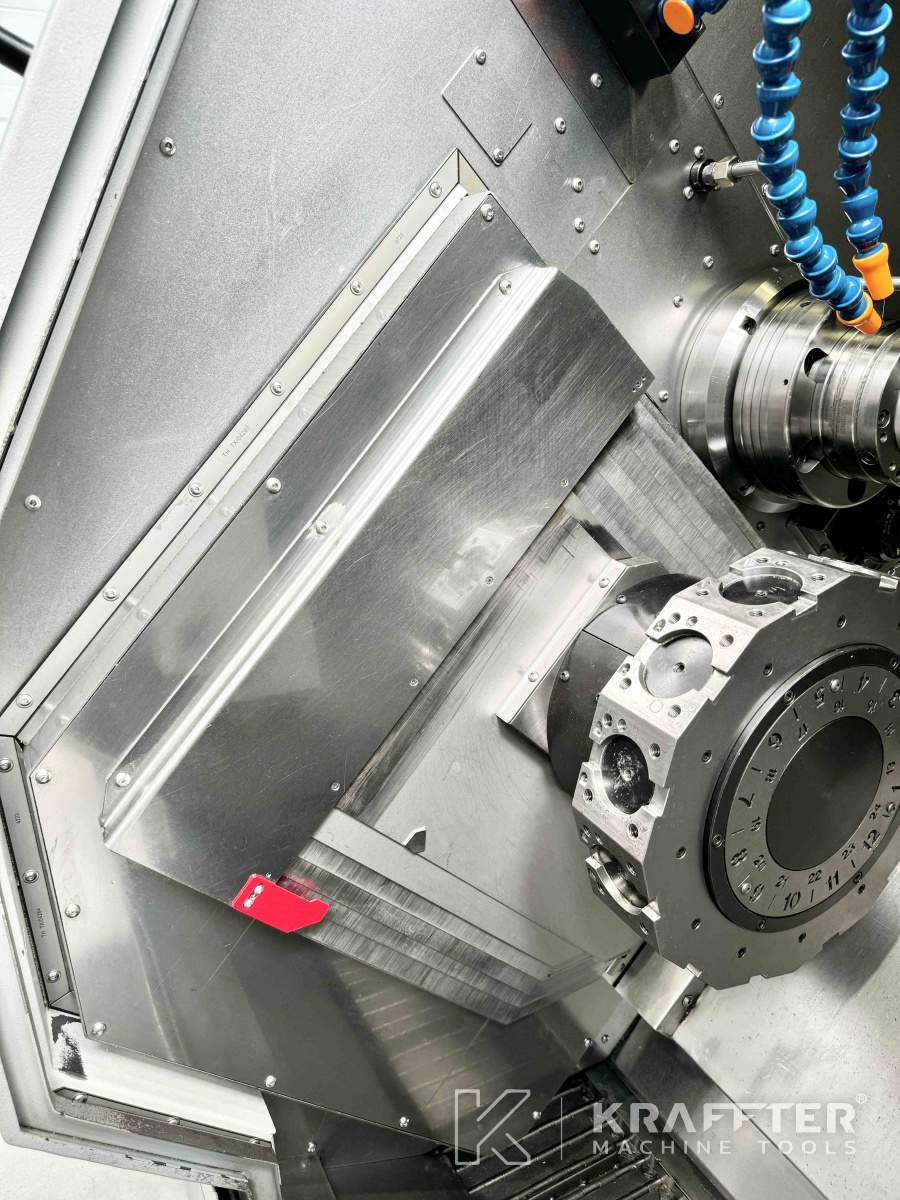

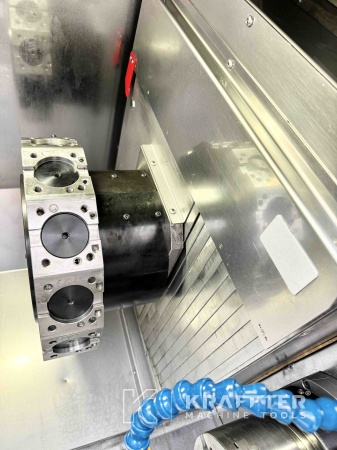

Anzahl der Werkzeugstationen – Revolver 1
12
Anzahl der angetriebenen Werkzeugstationen – Revolver 1
12
Max. Drehzahl der angetriebenen Werkzeuge – Revolver 1
6000 [U/min]
Anzahl der Werkzeugstationen – Revolver 2
12
Anzahl der angetriebenen Werkzeugstationen – Revolver 2
12
Max. Drehzahl der angetriebenen Werkzeuge – Revolver 2
6000 [U/min]
Leistung der angetriebenen Werkzeuge
18 [kW]
Installierte Leistung
65 [kVA]
Versorgungsspannung
400 [V]
Gewicht
9600 [kg]
Die technischen Merkmale dienen ausschließlich zur unverbindlichen Information. Die Beschreibung wurde möglicherweise automatisch übersetzt.
Zusätzliche Informationen
EQUIPMENT INCLUDED:

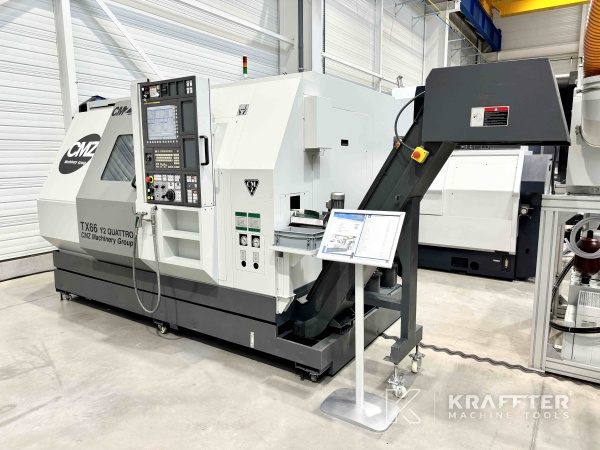

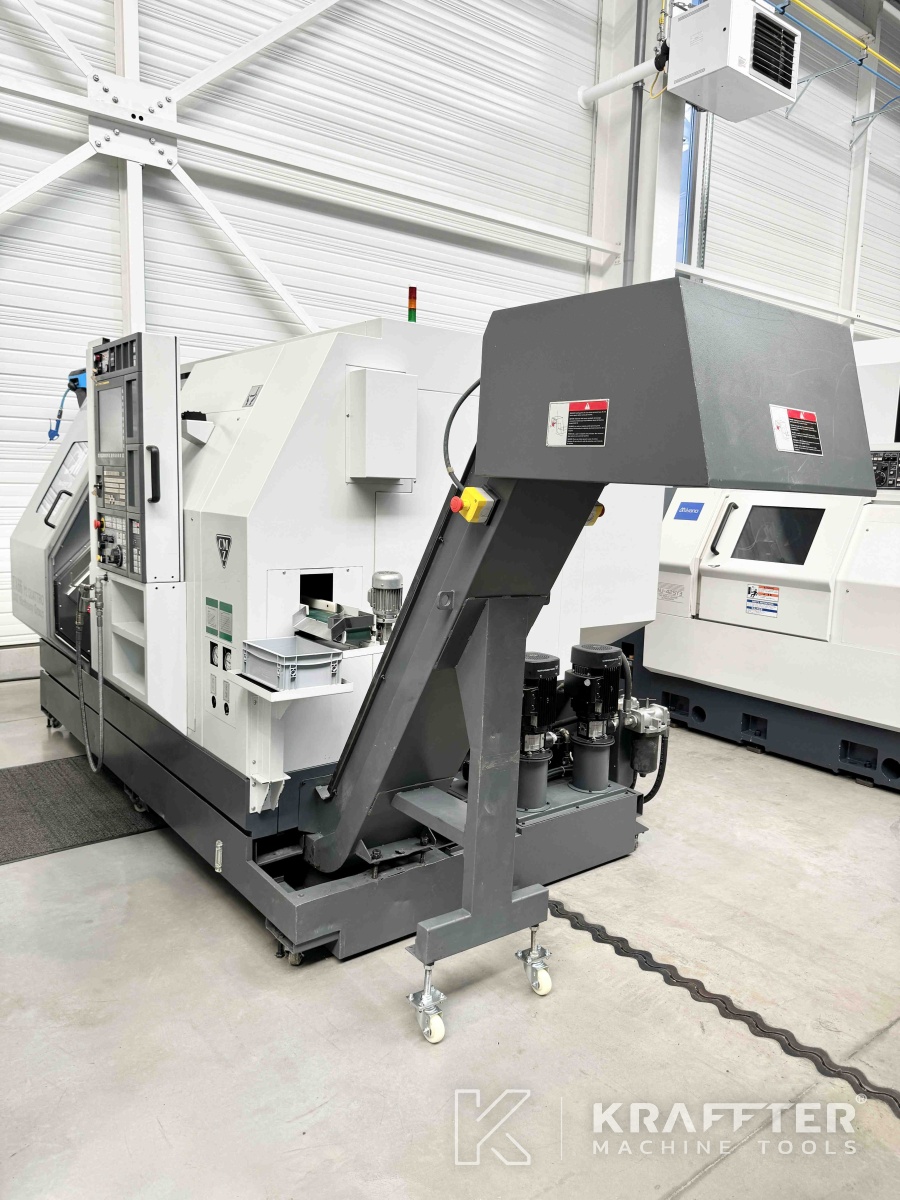

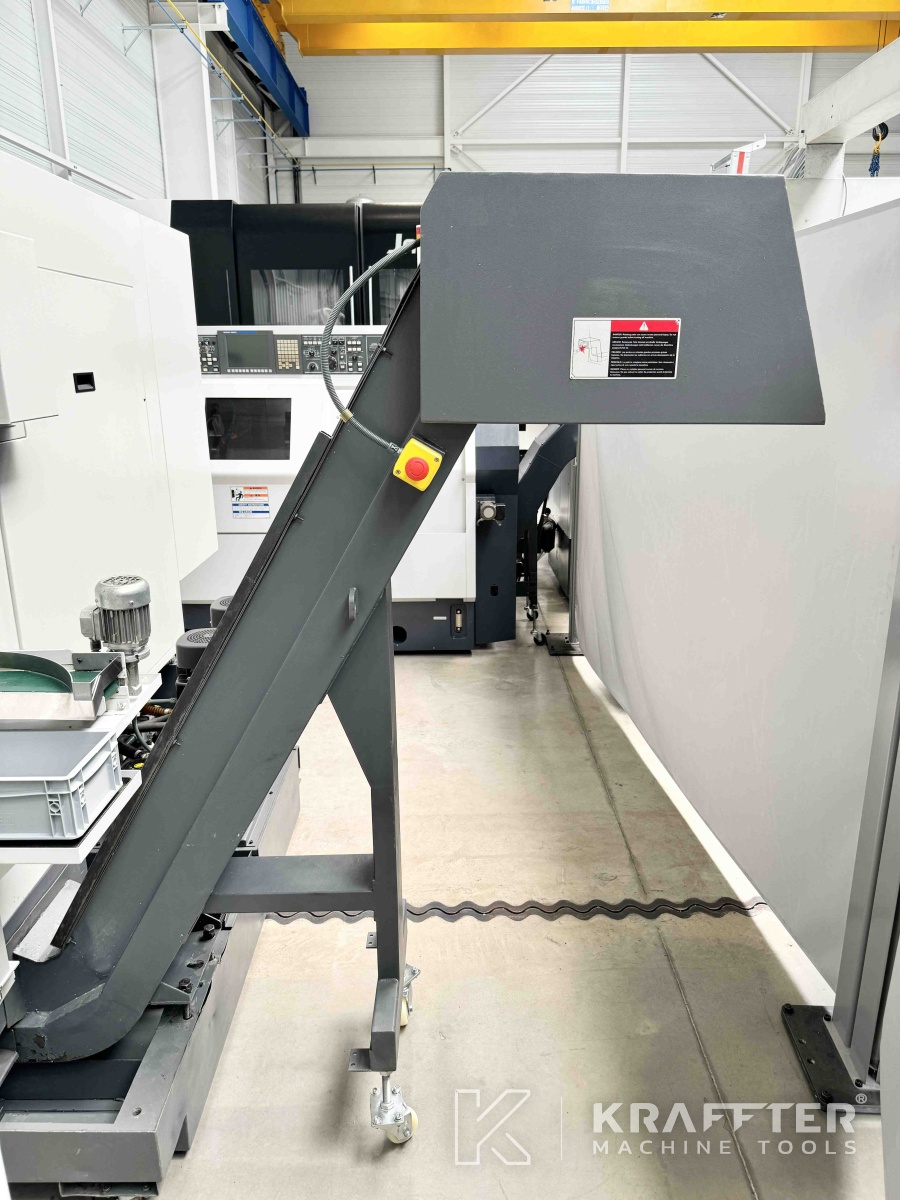

- Chip conveyor
- Bar feeder interface

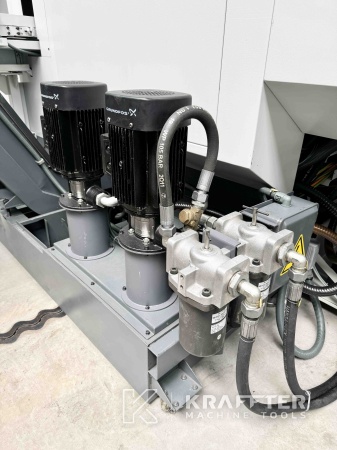

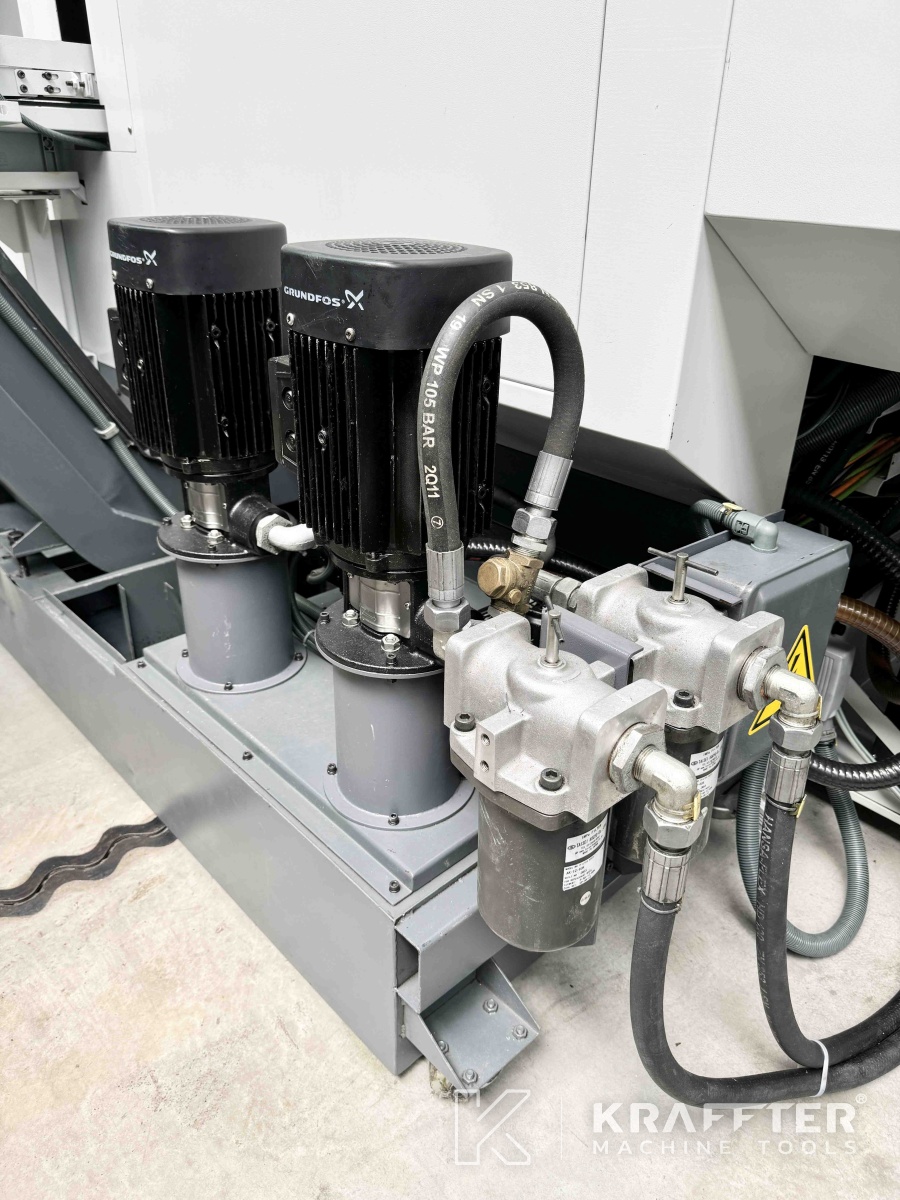

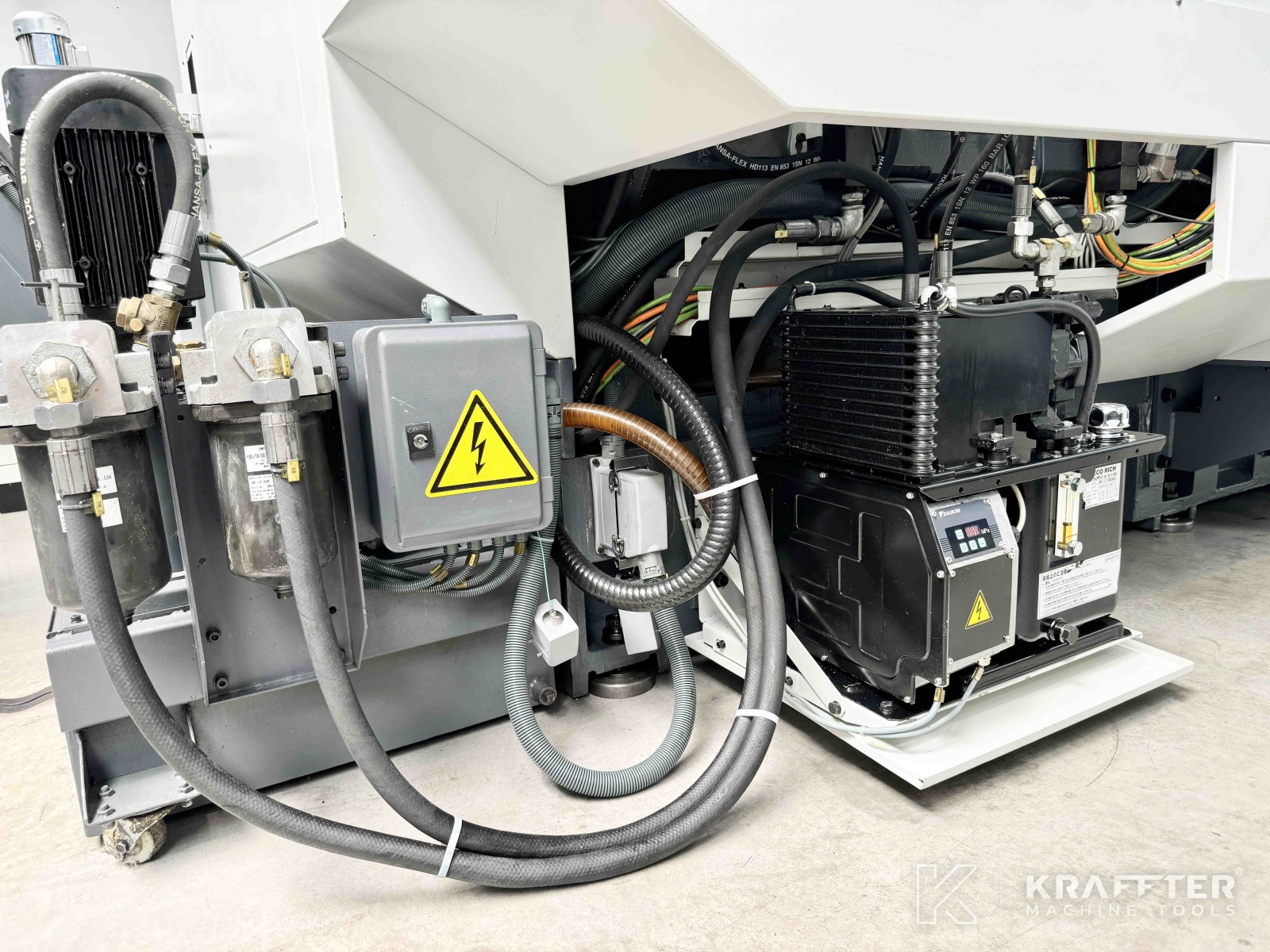

- High pressure pump

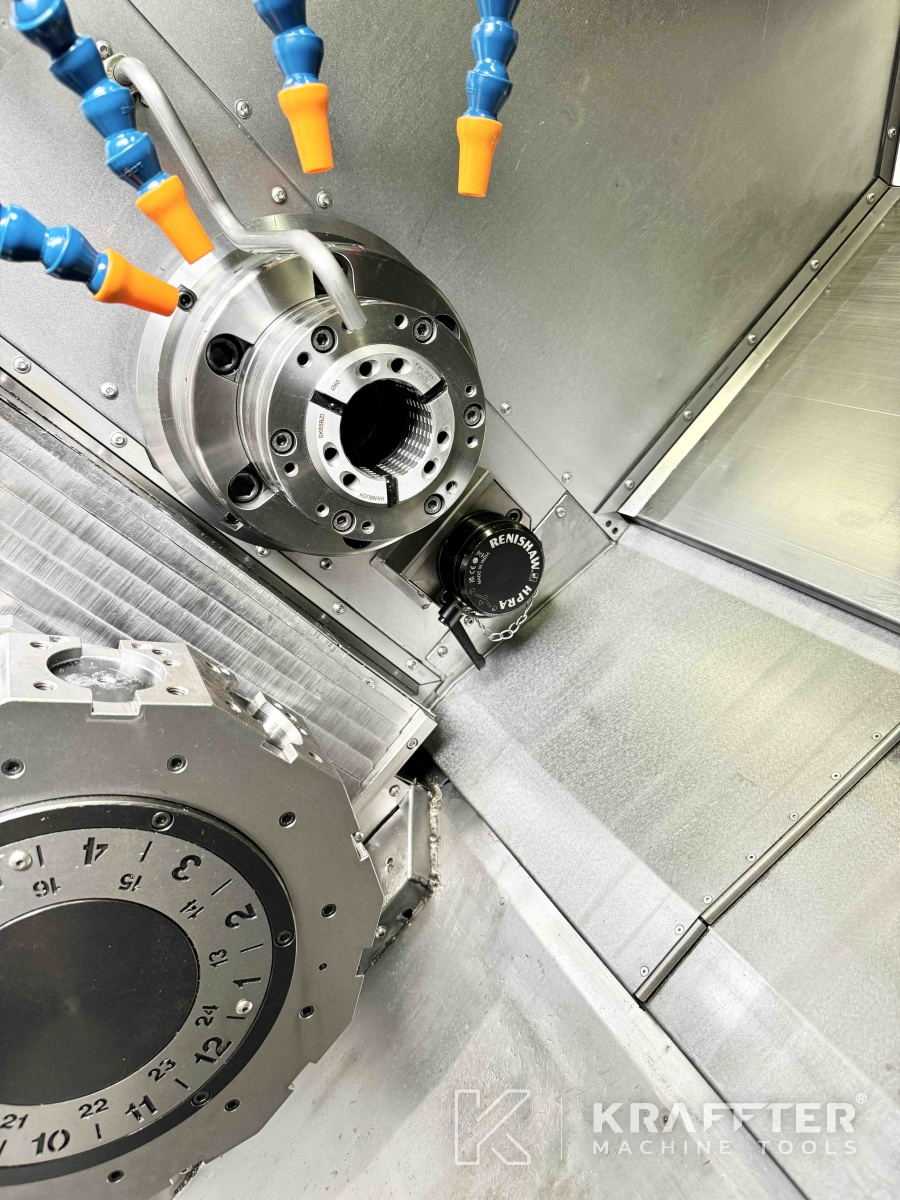

- RENISHAW RP3 tool probe

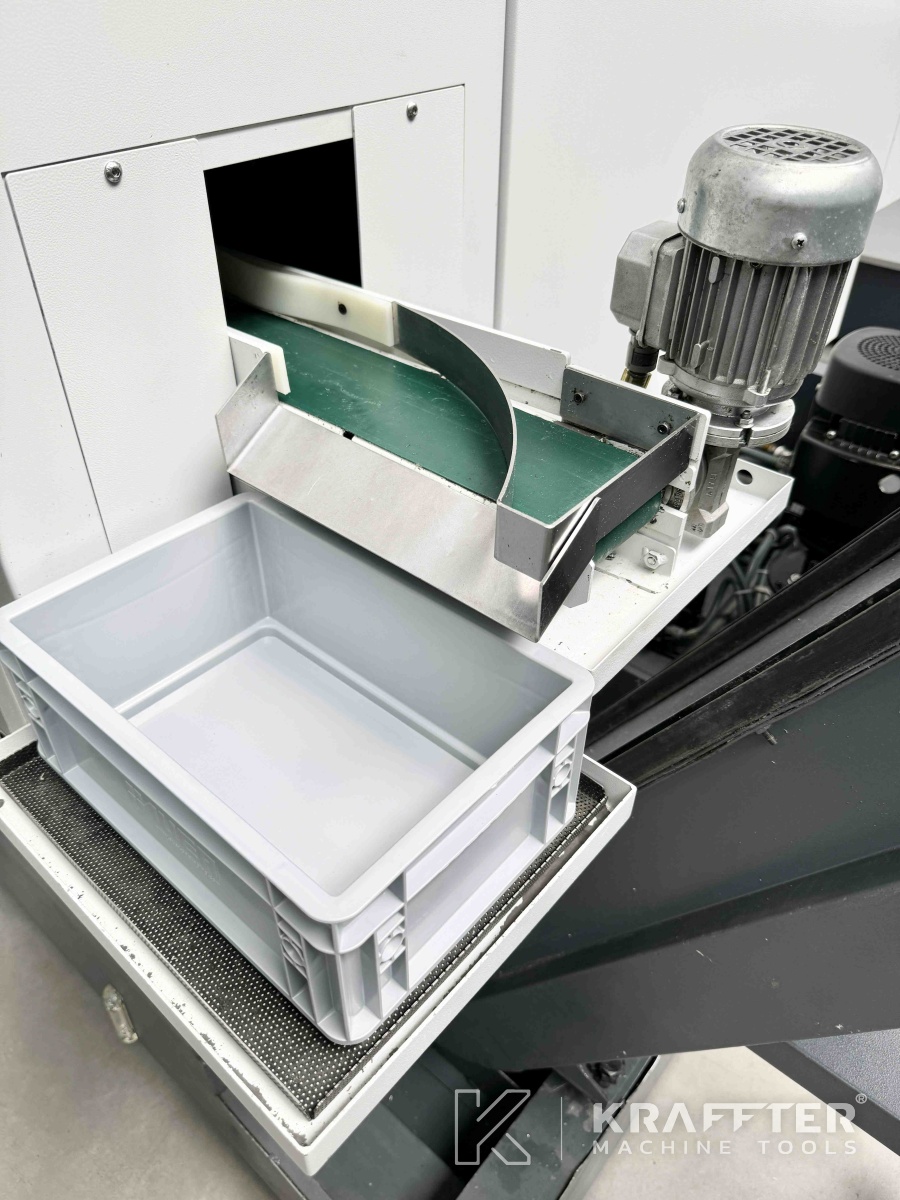

- Servo type programmable parts recuperator
- Pneumatic parts ejector

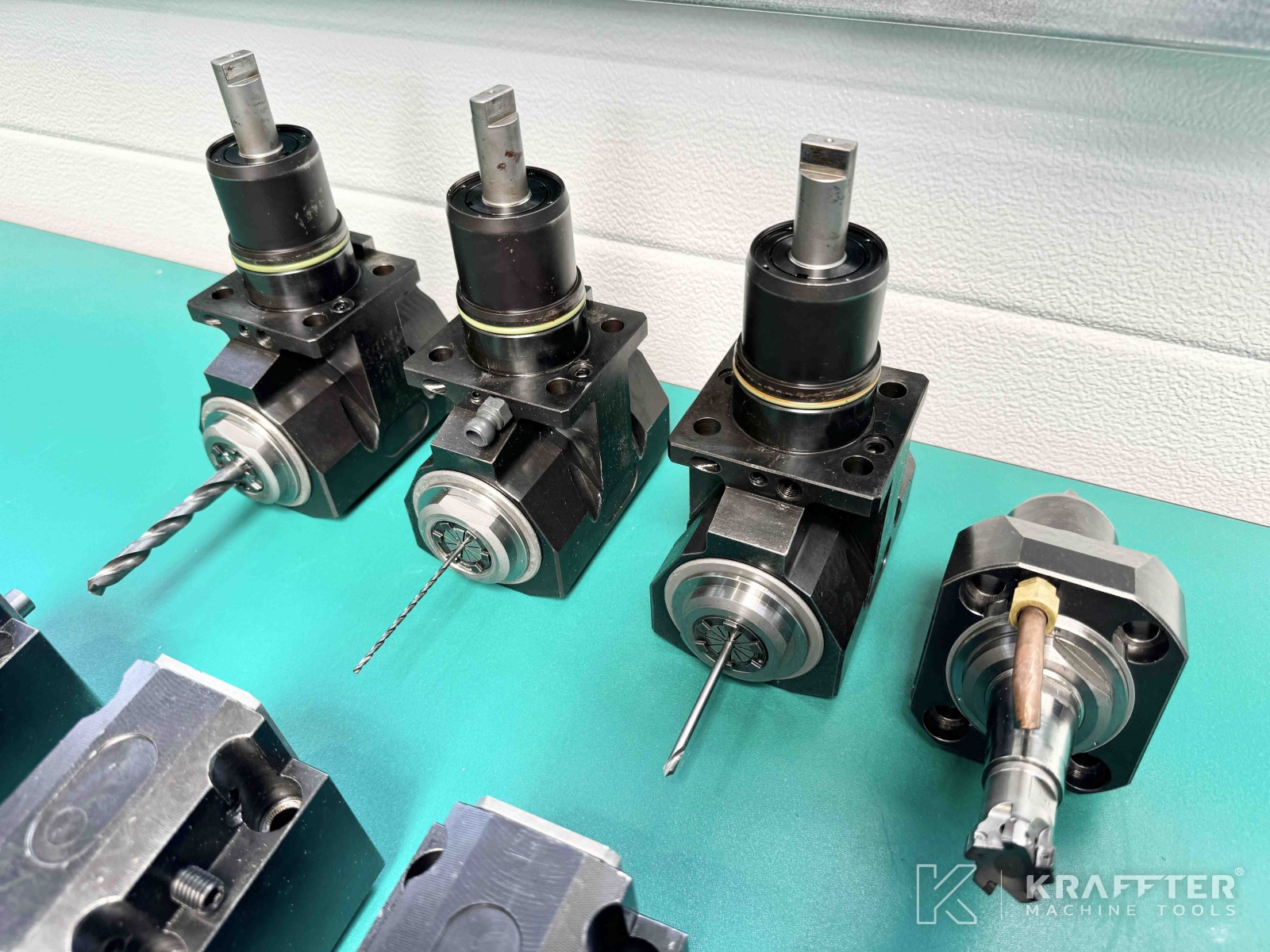

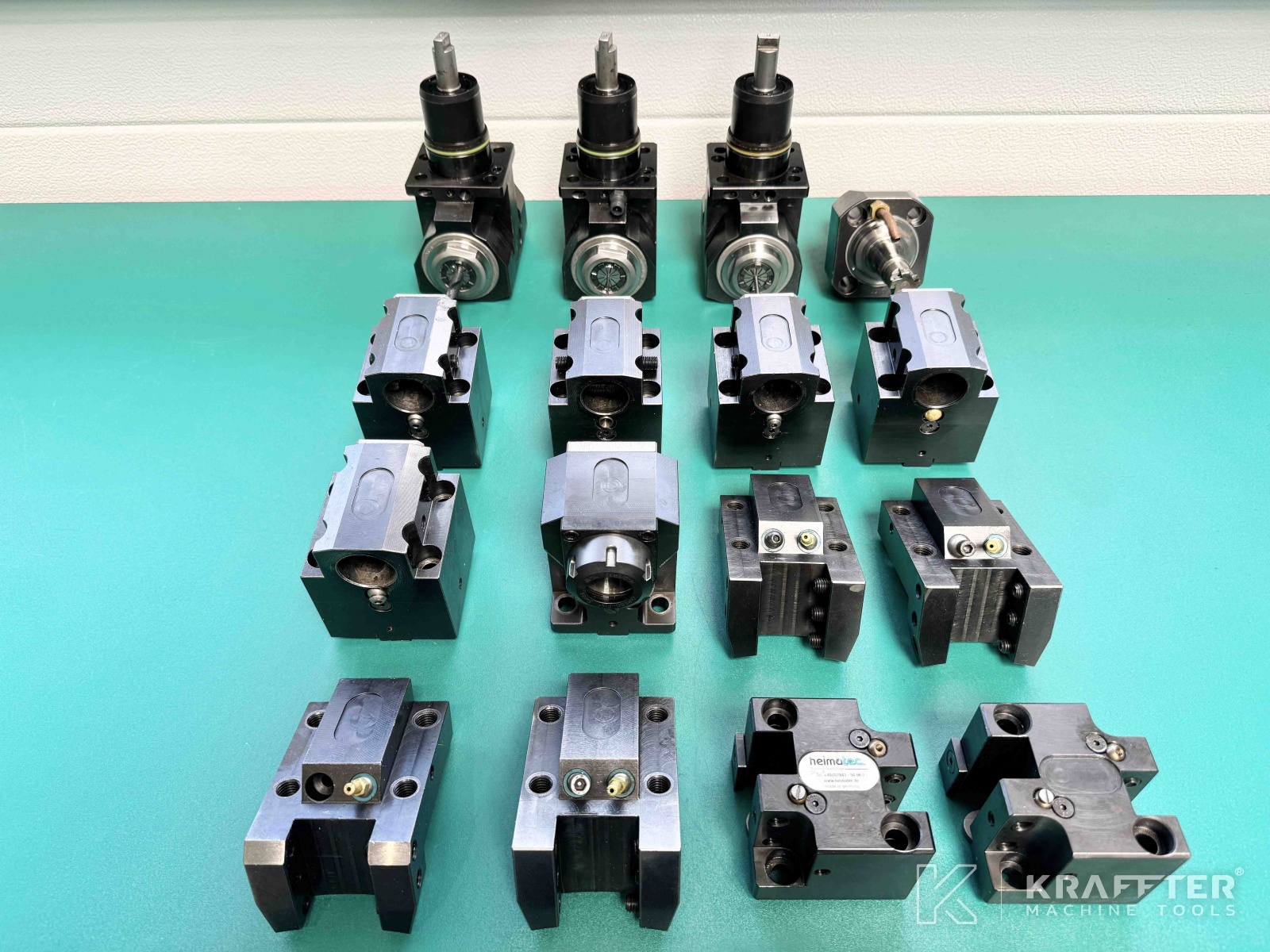

- 3 axial live tool holders
- 1 radial live tool holder
- 12 fixed tool holders

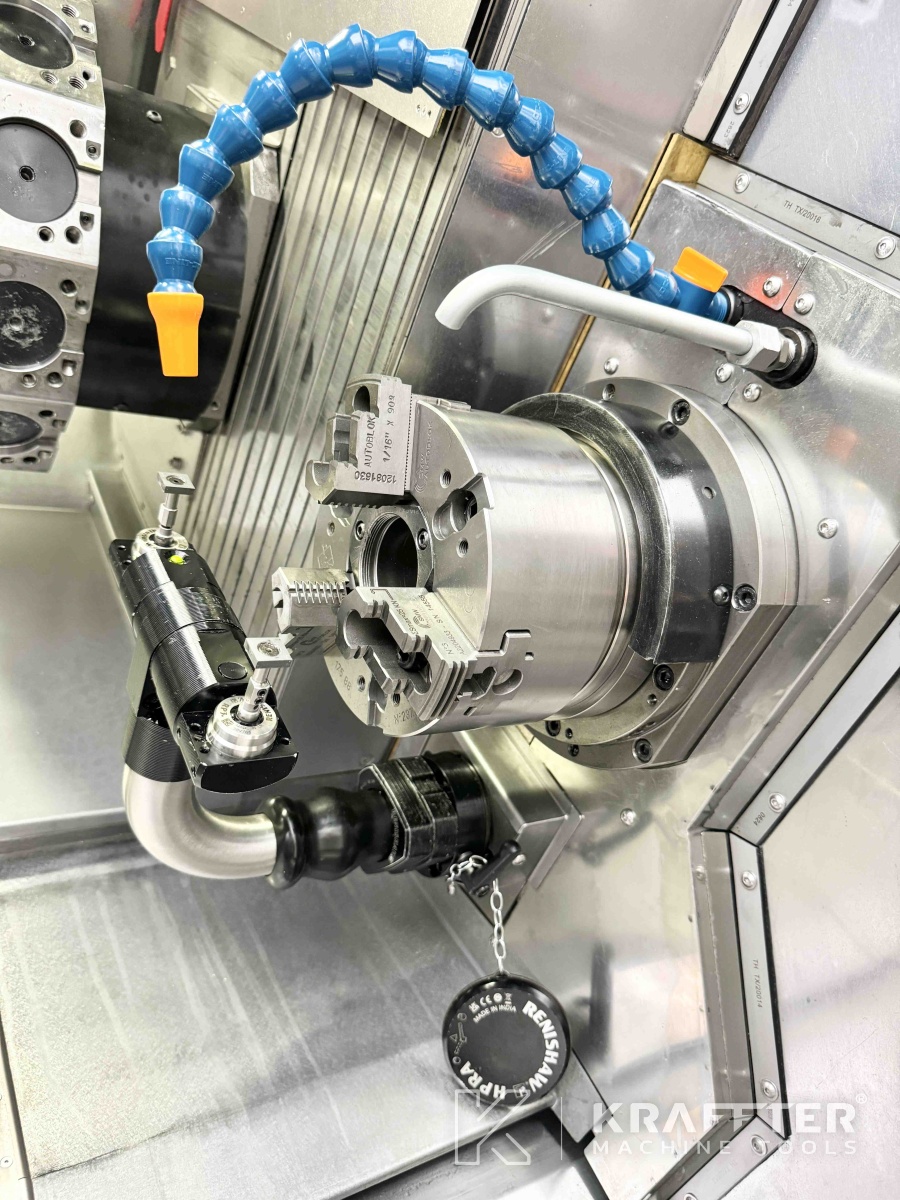

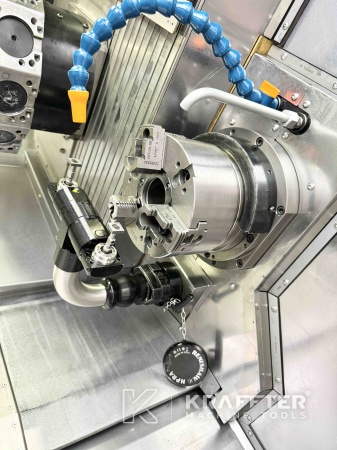

- HAINBUCH collet chuck (for SK65BZI collets)

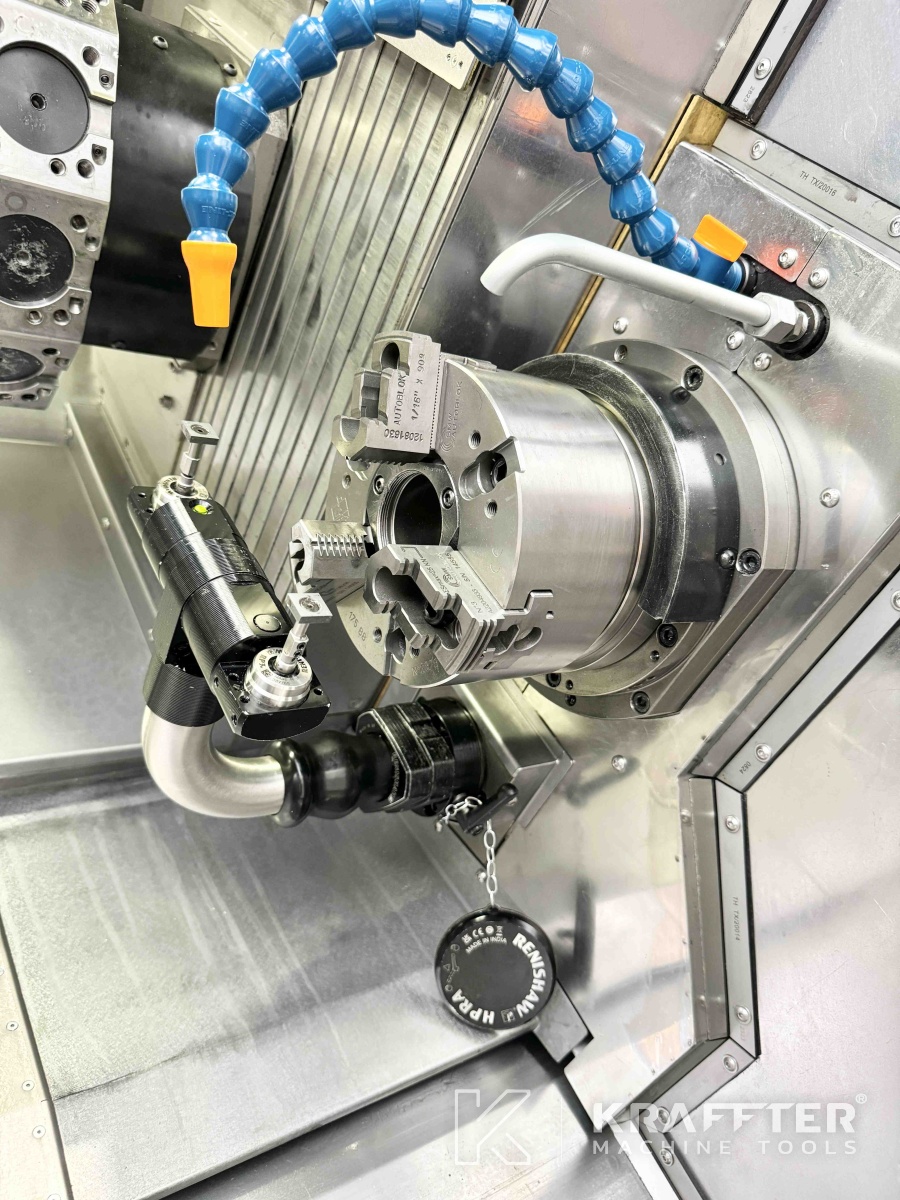

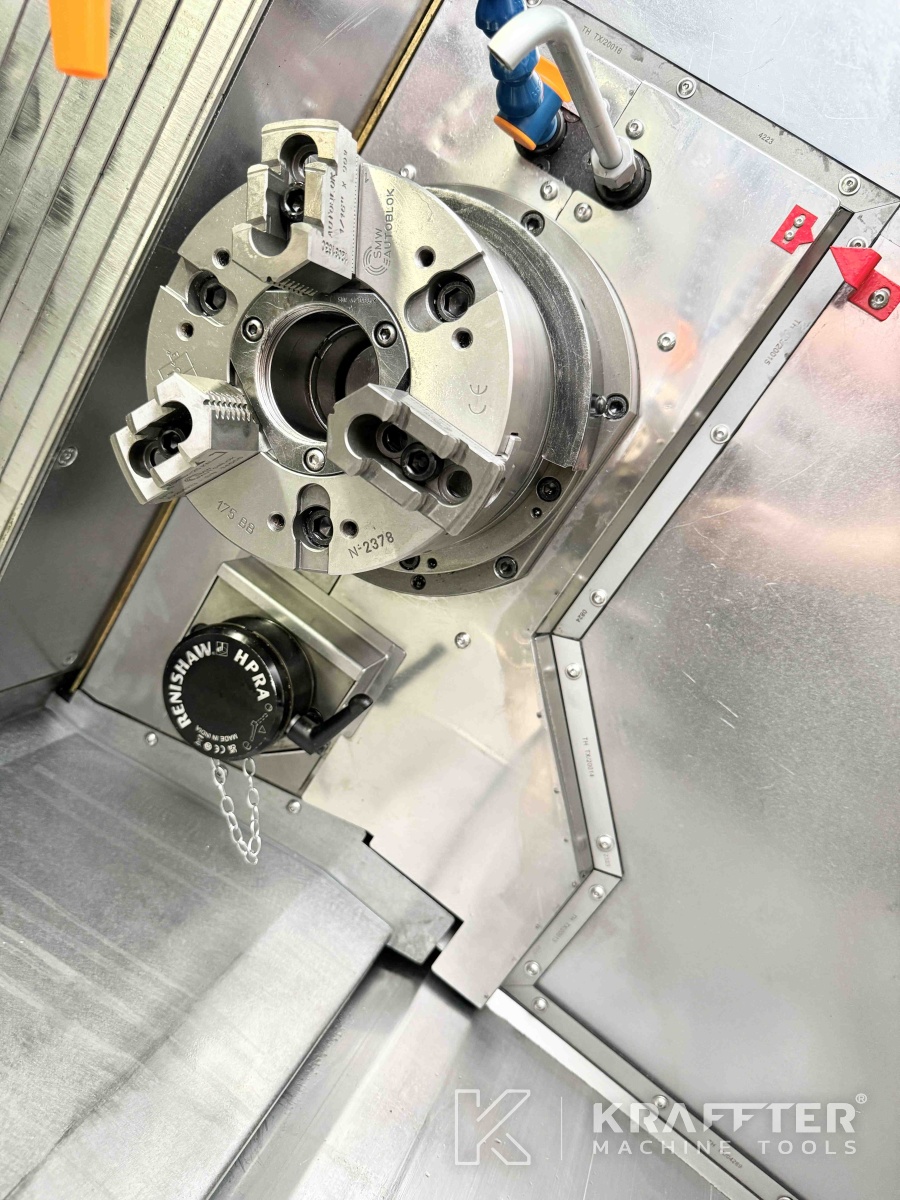

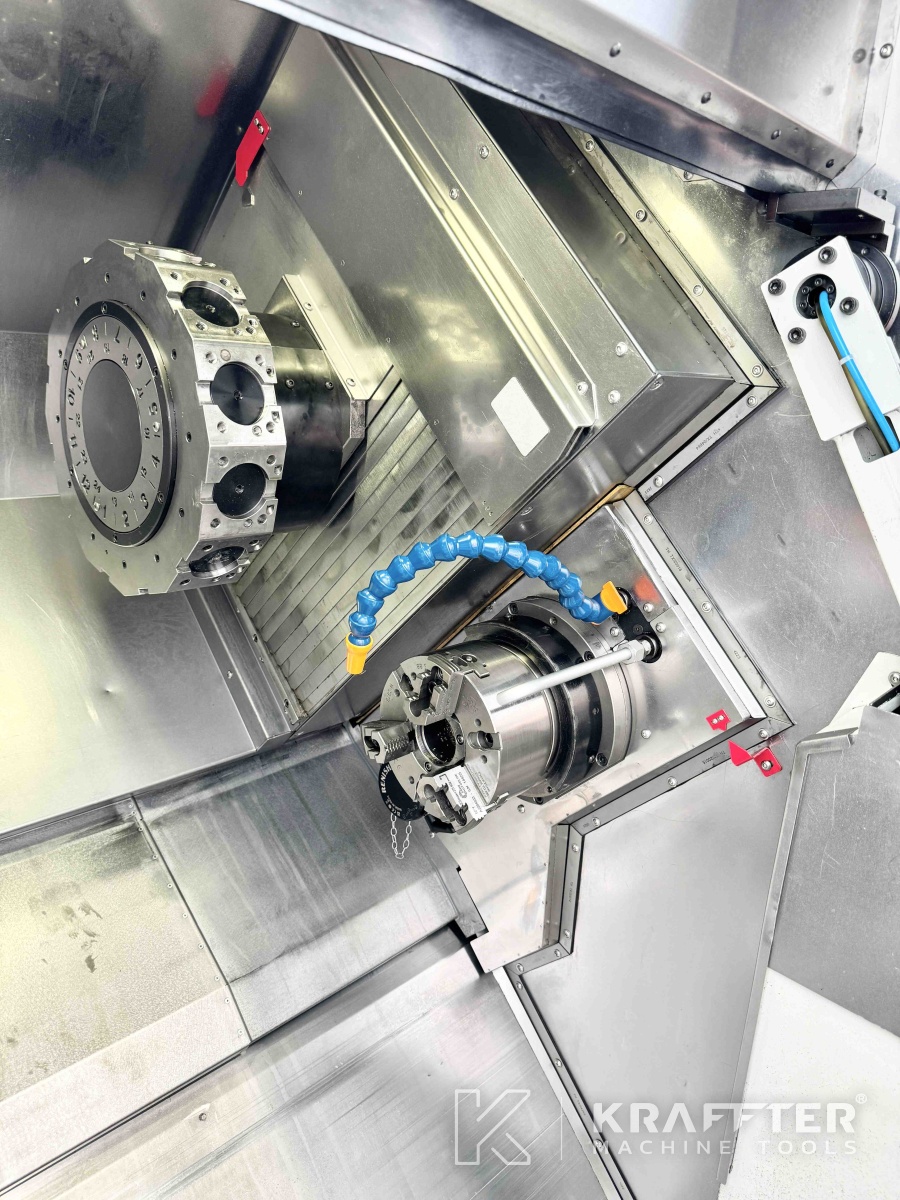

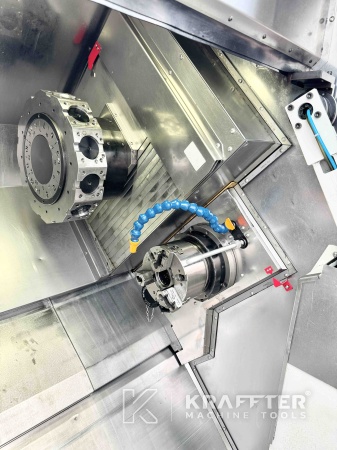

- SMW AUTOBLOK 175 BB 3-jaw concentric chuck

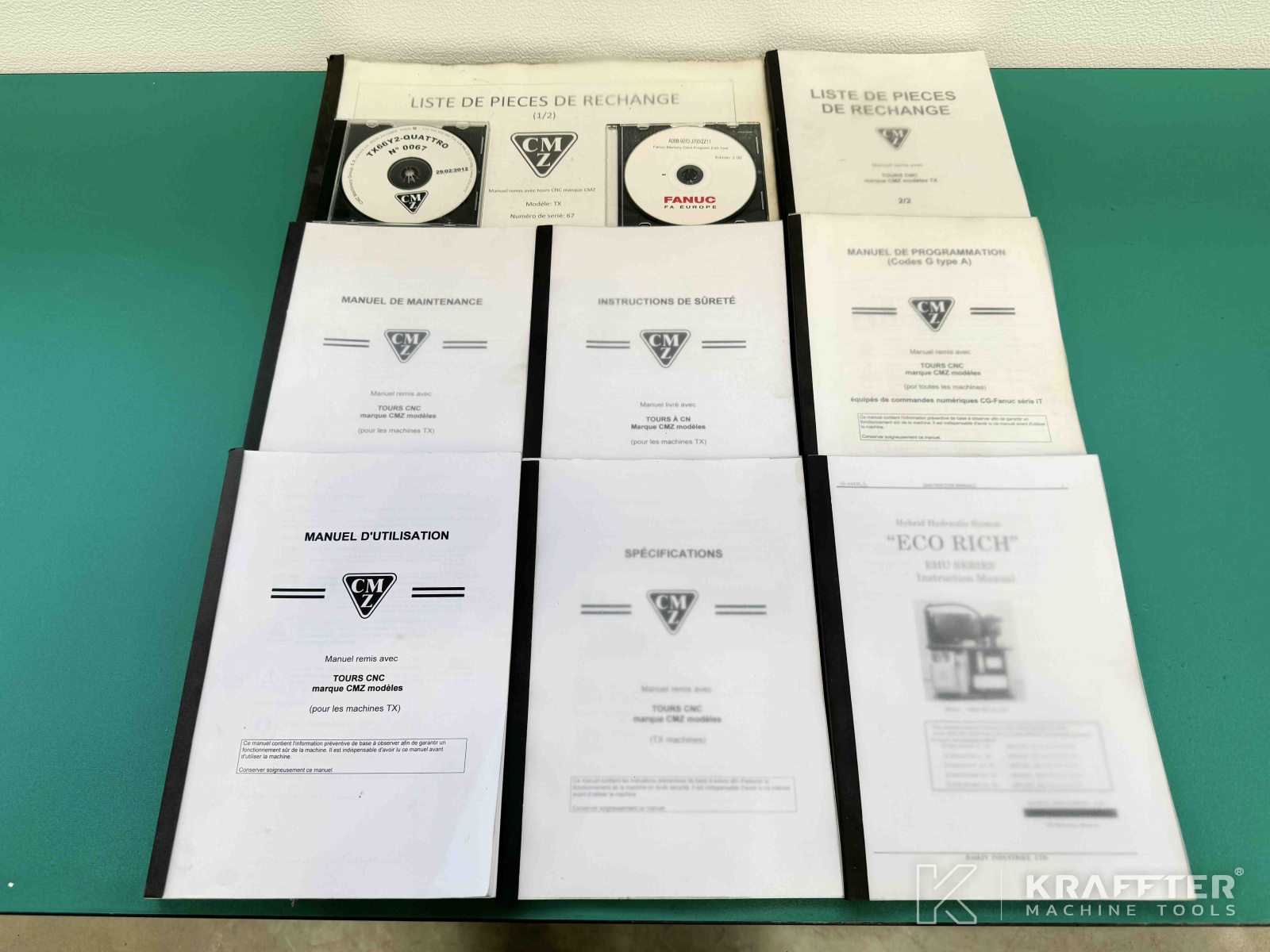

- Technical documentation CMZ
