Verkauft

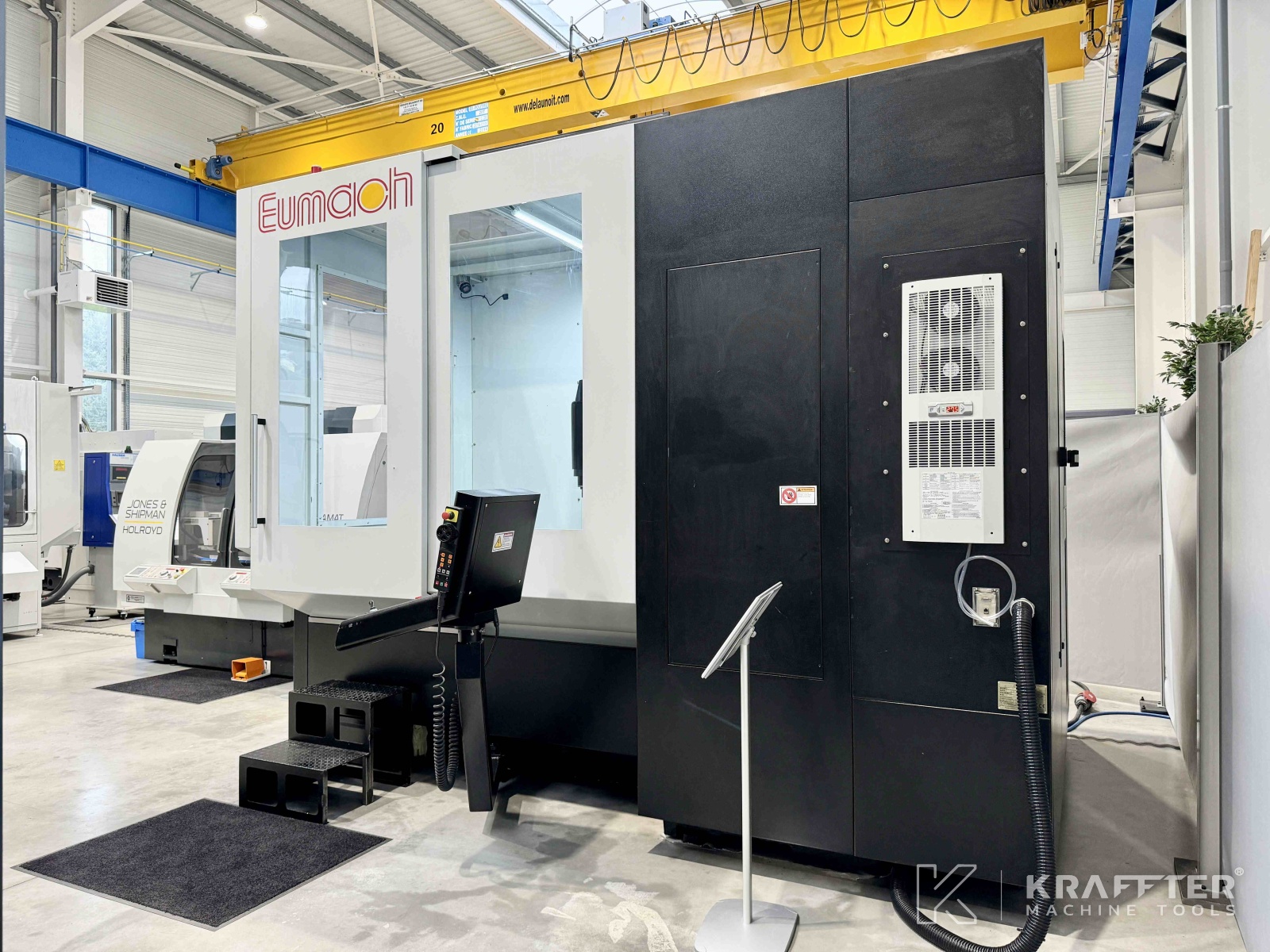

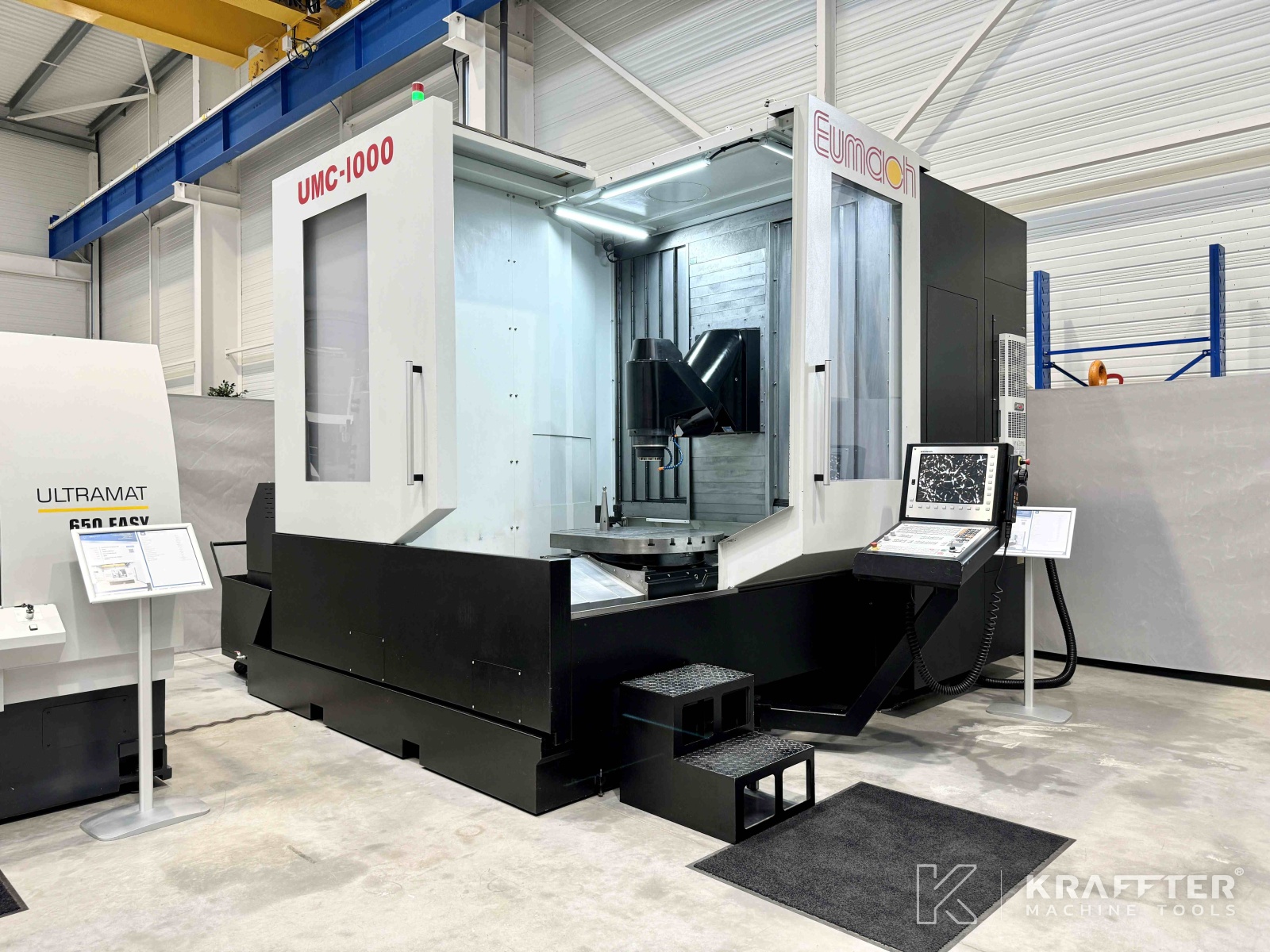

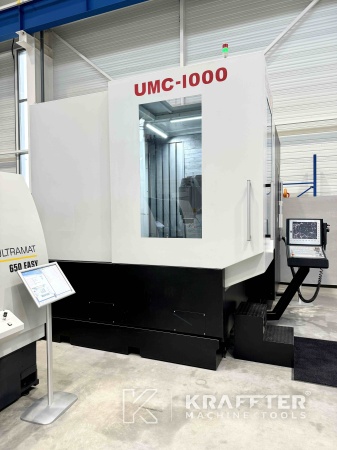

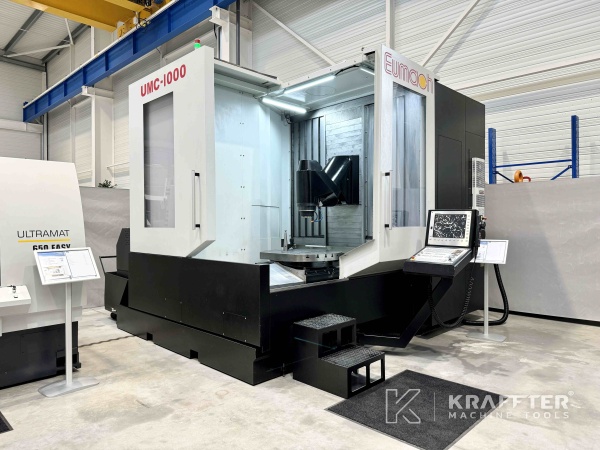

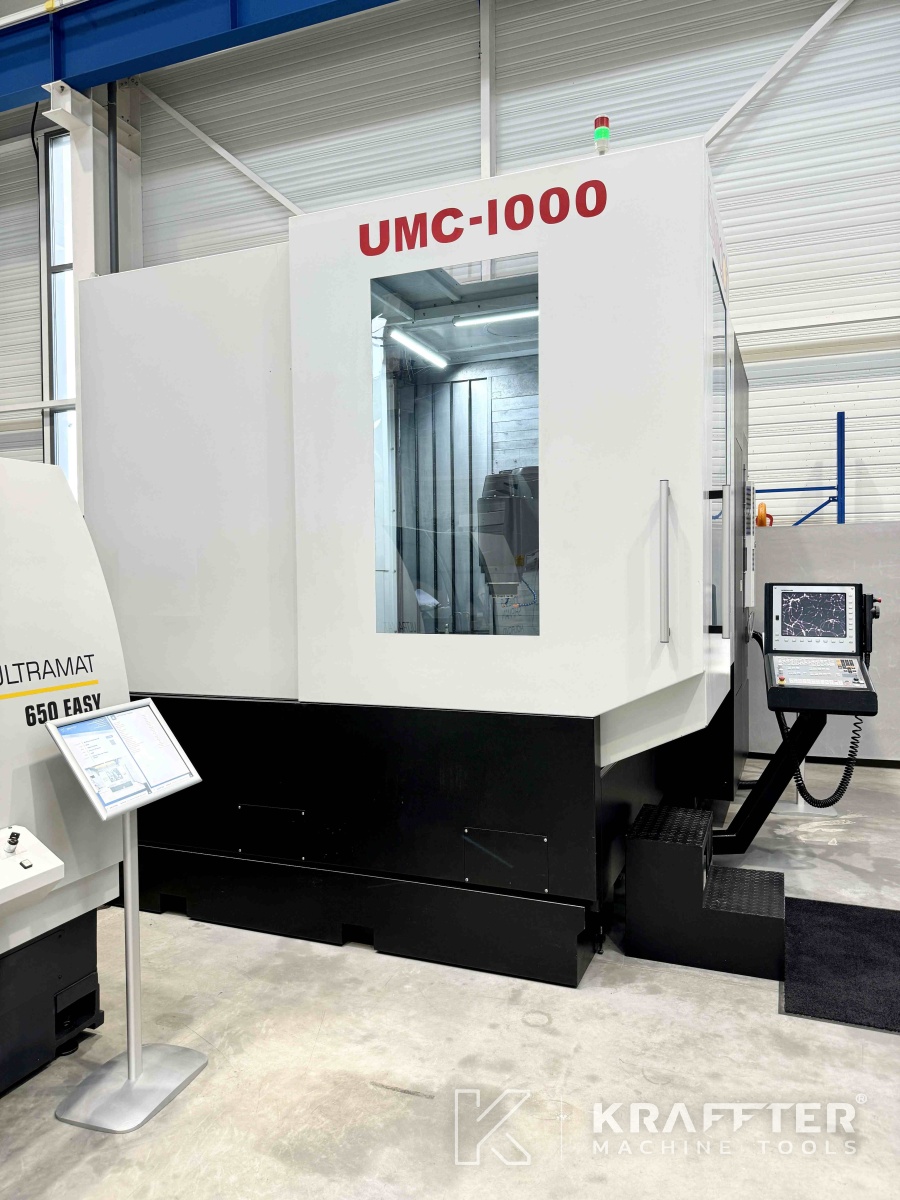

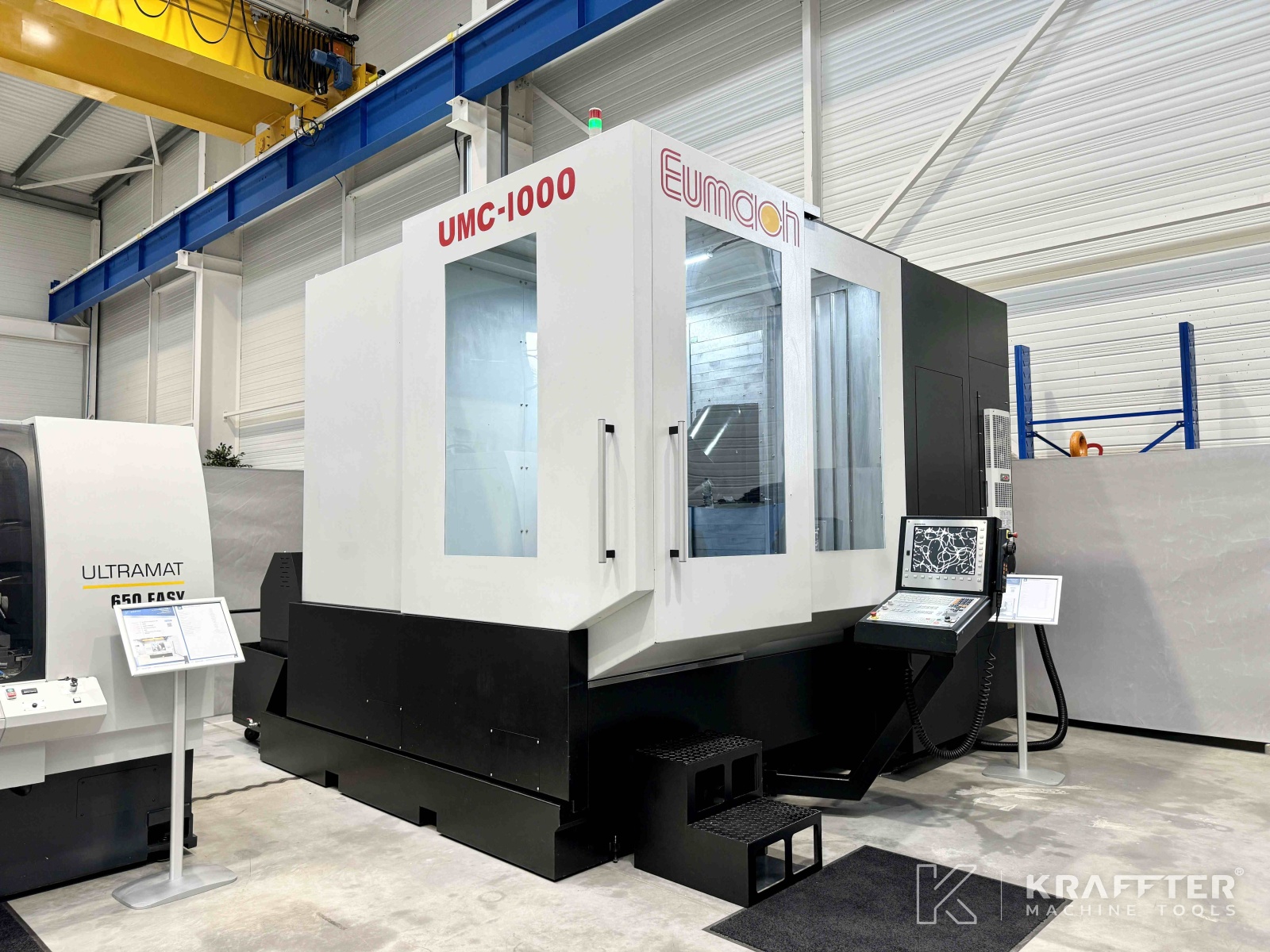

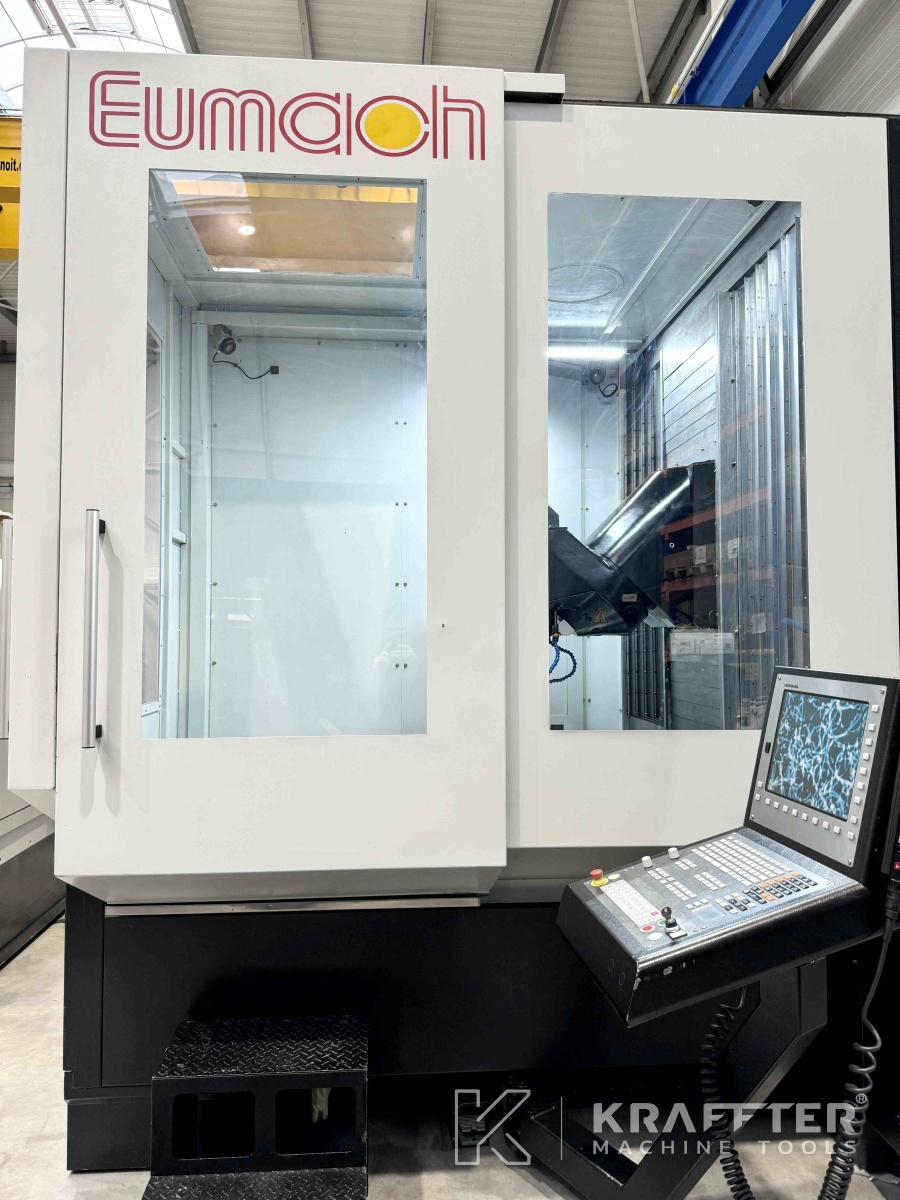

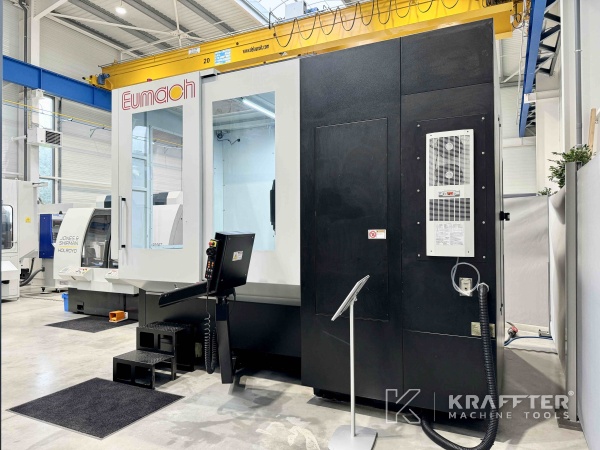

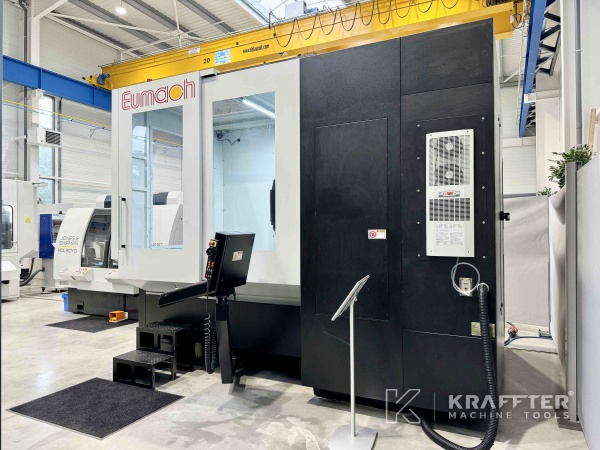

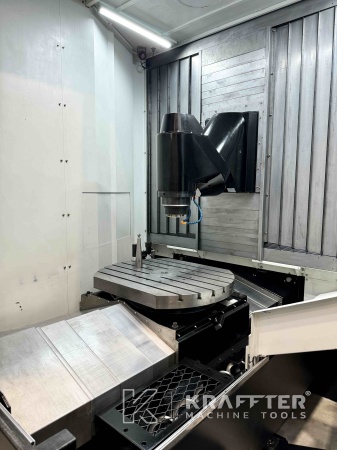

Maschinentyp: CNC Bearbeitungszentrum
Marke : EUMACH
N° de stock: 90122
Modell : UMC1000
Jahr : 2014
Standort : 73240 St-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessiert an einem ähnlichen Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten

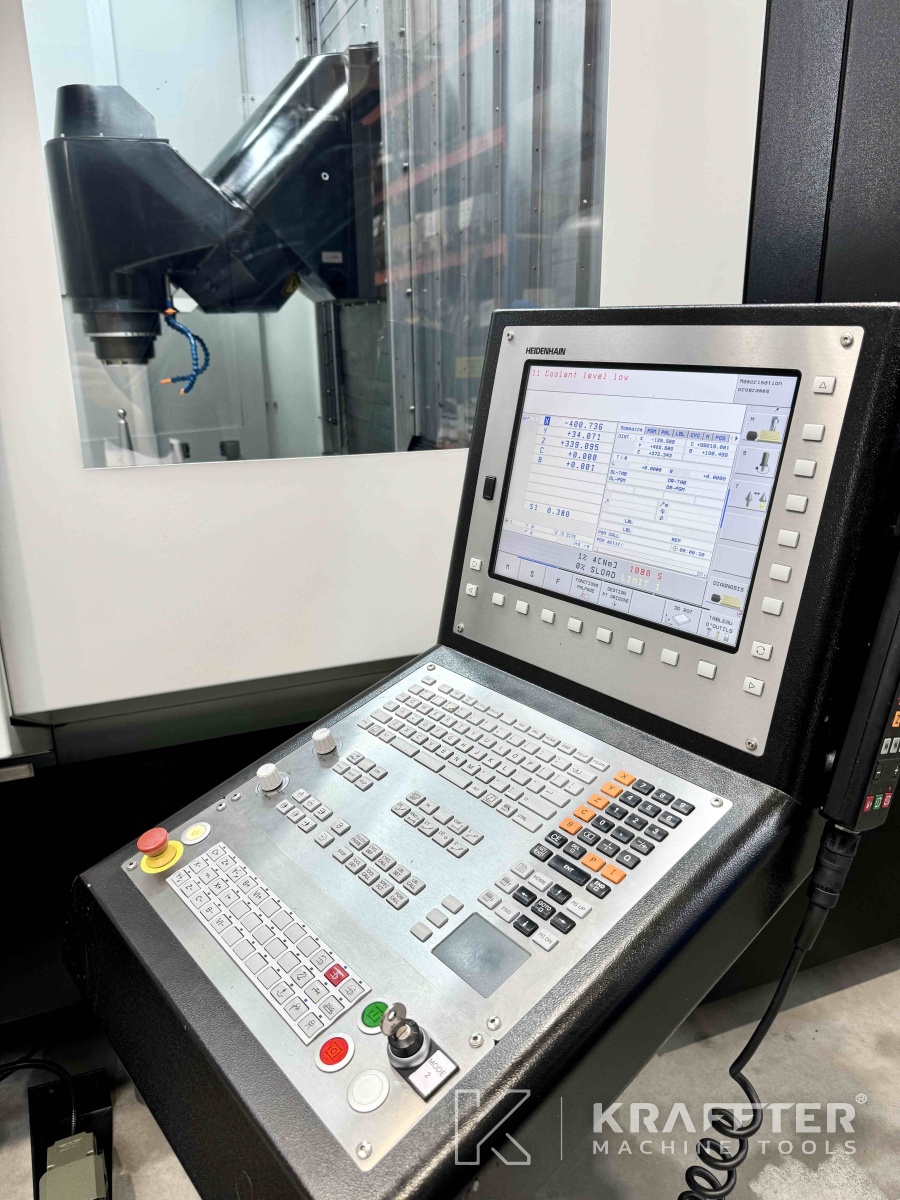

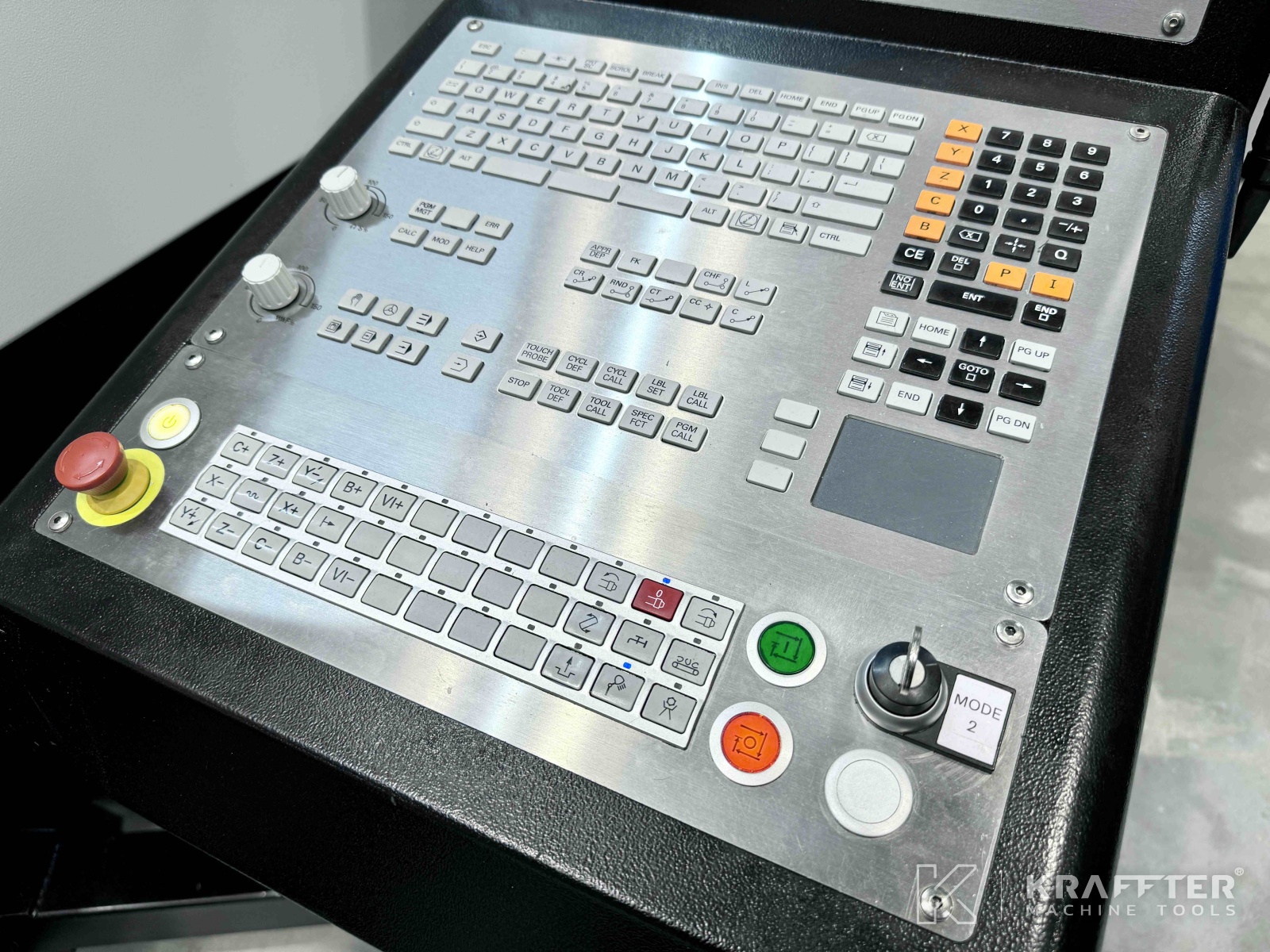

CN-Typ

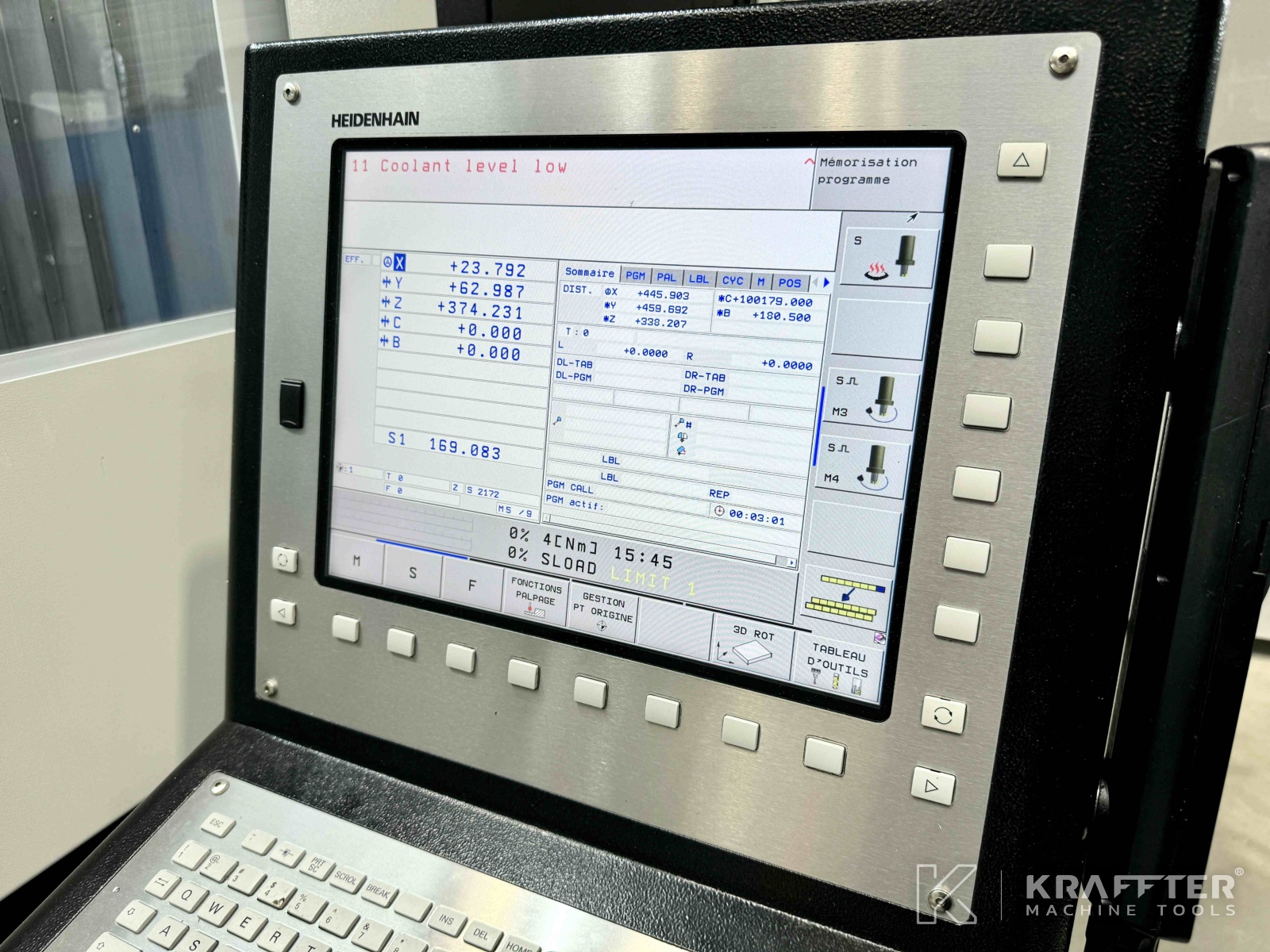

HEIDENHAIN iTNC 530 HSCI
Anzahl kontinuierliche Achsen
5
Verfahrweg der X-Achse
1000 [mm]
Verfahrweg der Y-Achse
800 [mm]
Verfahrweg der Z-Achse
700 [mm]
Bewegungsgeschwindigkeit der X-, Y- und Z-Achse
10000 [mm/min]
Eilganggeschwindigkeit X, Y und Z
24000 [mm/min]

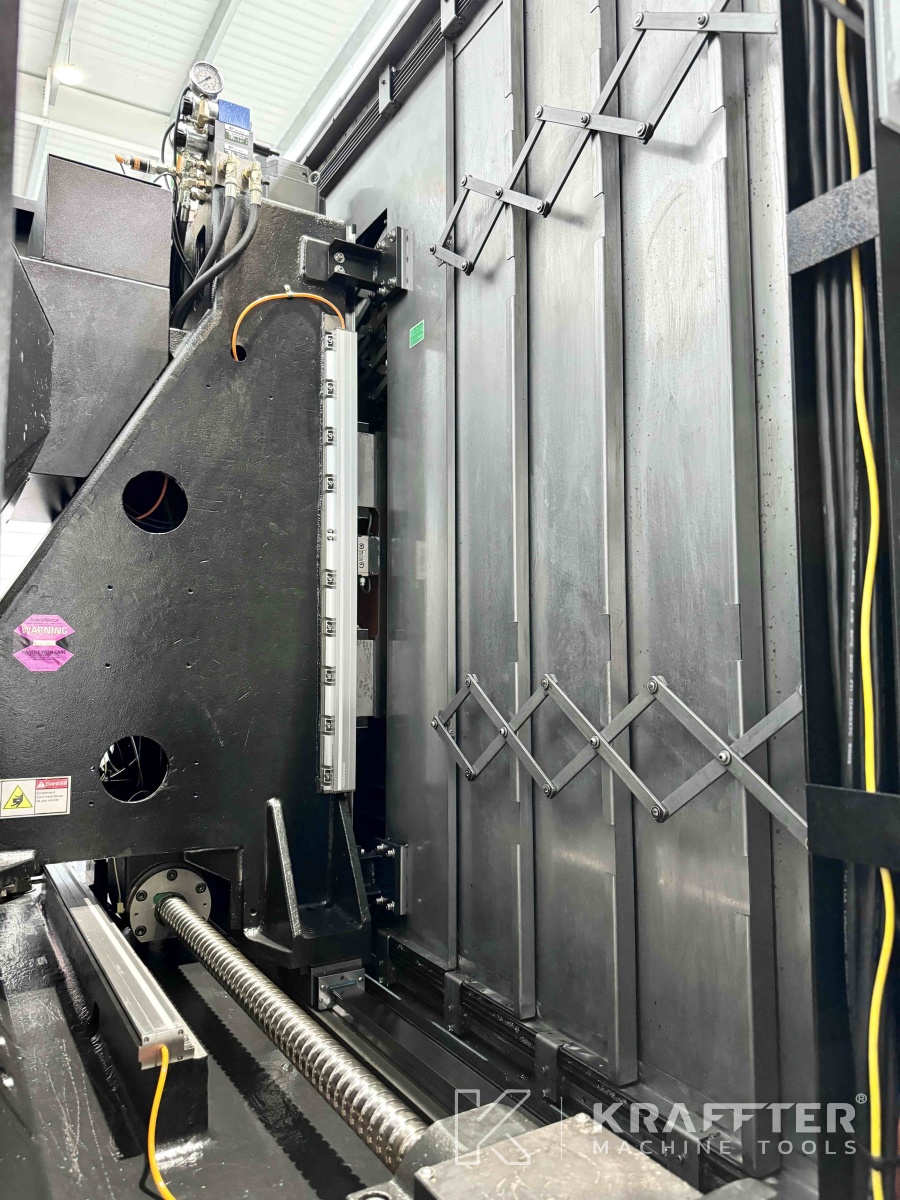

Kugelrollspindel X-Achse, Ø x Steigung
50 x 12 [mm]
Kugelrollspindel Y-Achse, Ø x Steigung
50 x 12 [mm]
Kugelrollspindel Z-Achse, Ø x Steigung
50 x 12 [mm]
Min. Abstand Spindel/Tisch
150 [mm]
Max. Abstand Spindel/Tisch
850 [mm]
Tischlänge
1000 [mm]
Tischbreite
800 [mm]
Max. zulässiges Gewicht auf Tisch
1500 [kg]

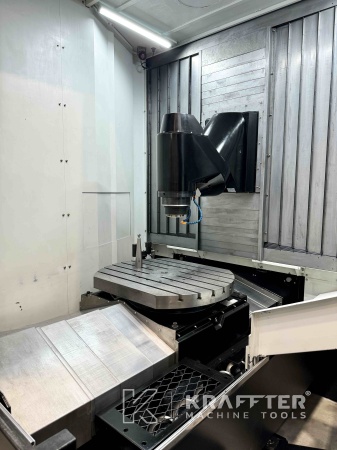

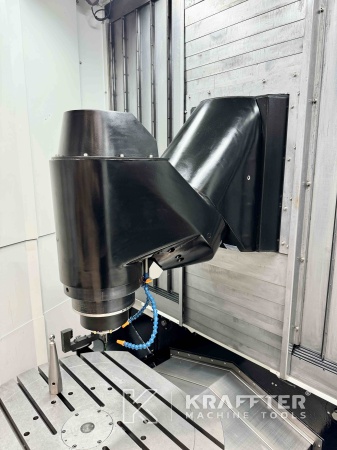

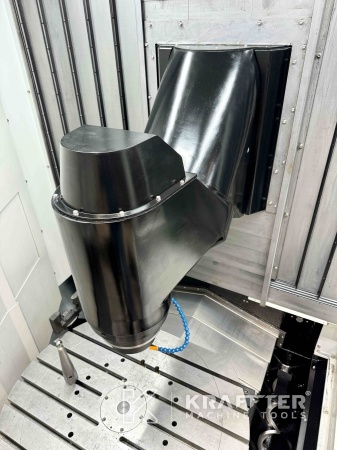

Winkelverfahrweg der B-Achse
180 [°]

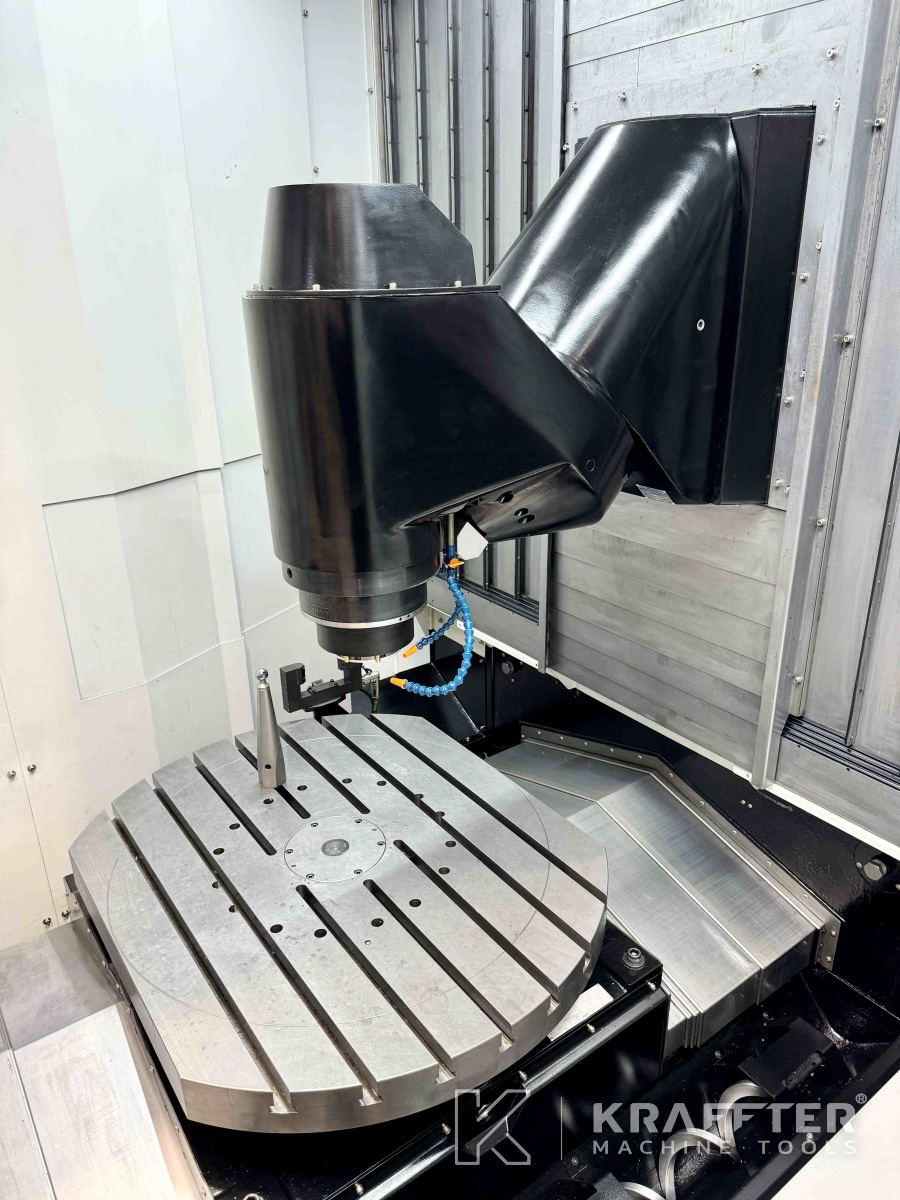

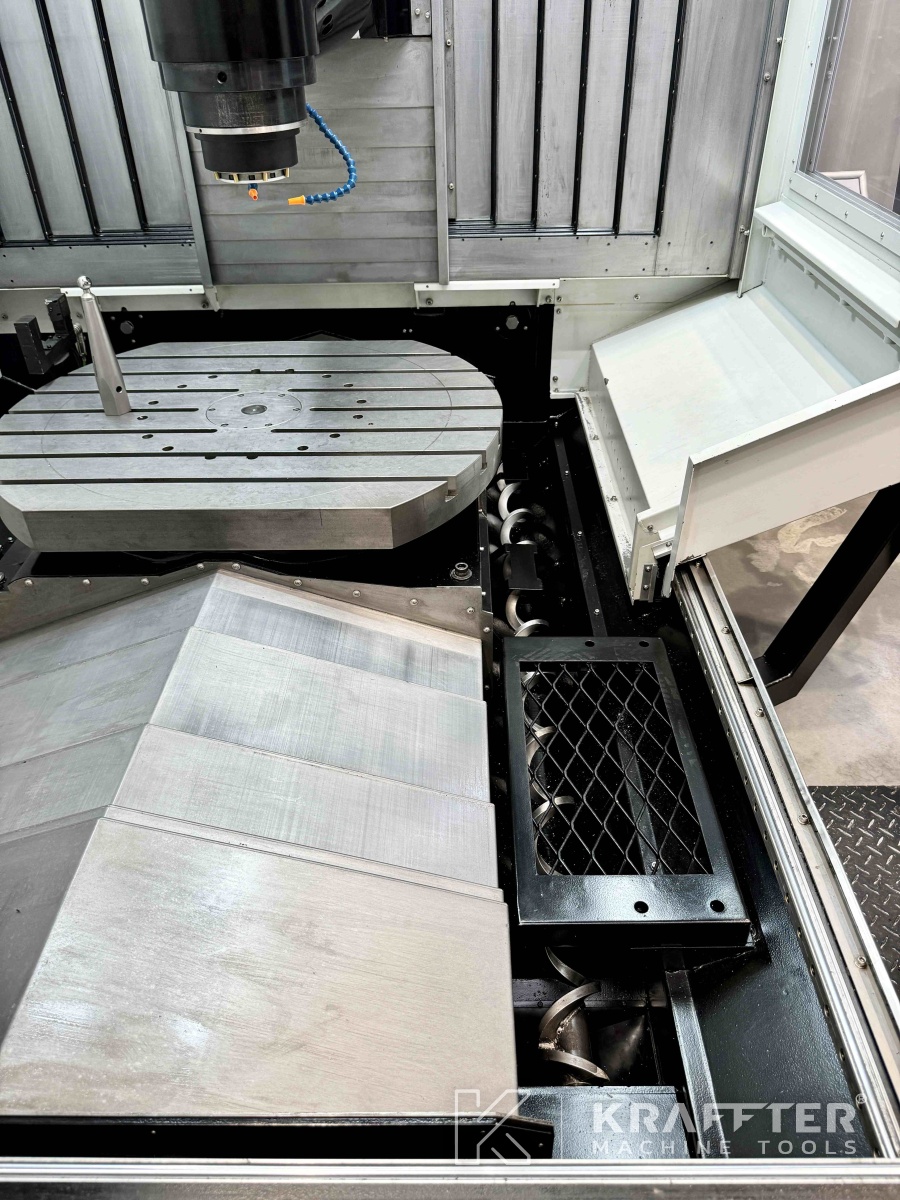

Winkelverfahrweg der C-Achse: Tischdrehung
360 [°]
Ausrichtung des Tischs
0.001 [°]
Indexierungsgenauigkeit B-Achse
0.001 [°]
Spindelaufnahme
HSK-A 63
Max. Spindeldrehzahl
18000 [U/min]
Spindelleistung
26 [kW]
Anzahl der Werkzeugmagazinplätze
40
Max. Länge des Werkzeugs
300 [mm]
Max. Werkzeuggewicht
7 [kg]
Max. Werkzeugdurchmesser
120 [mm]
Fassungsvermögen der Kühlmittelwanne
700 [l]
Versorgungsspannung
400 [V]
Gewicht
15000 [kg]
Die technischen Merkmale dienen ausschließlich zur unverbindlichen Information. Die Beschreibung wurde möglicherweise automatisch übersetzt.
Zusätzliche Informationen
STANDARD EQUIPMENT:

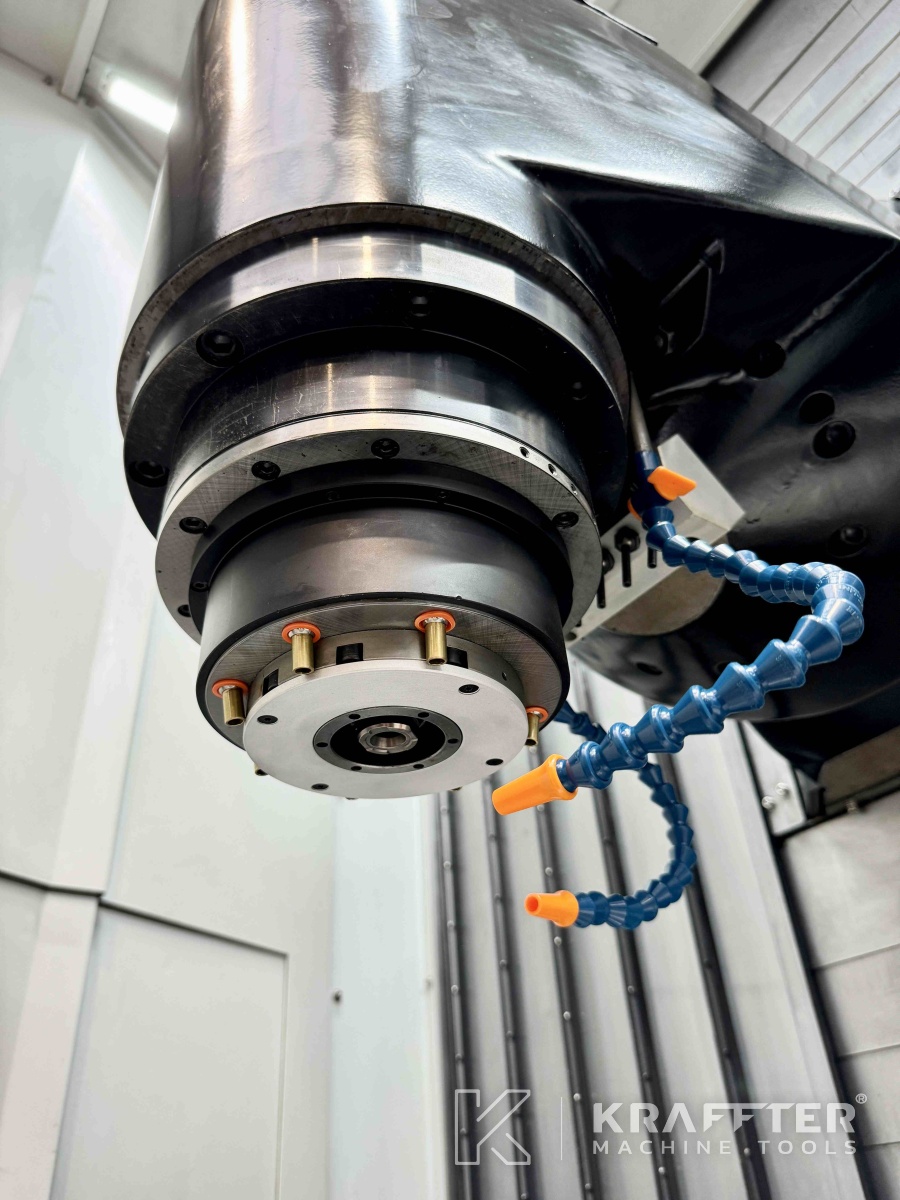

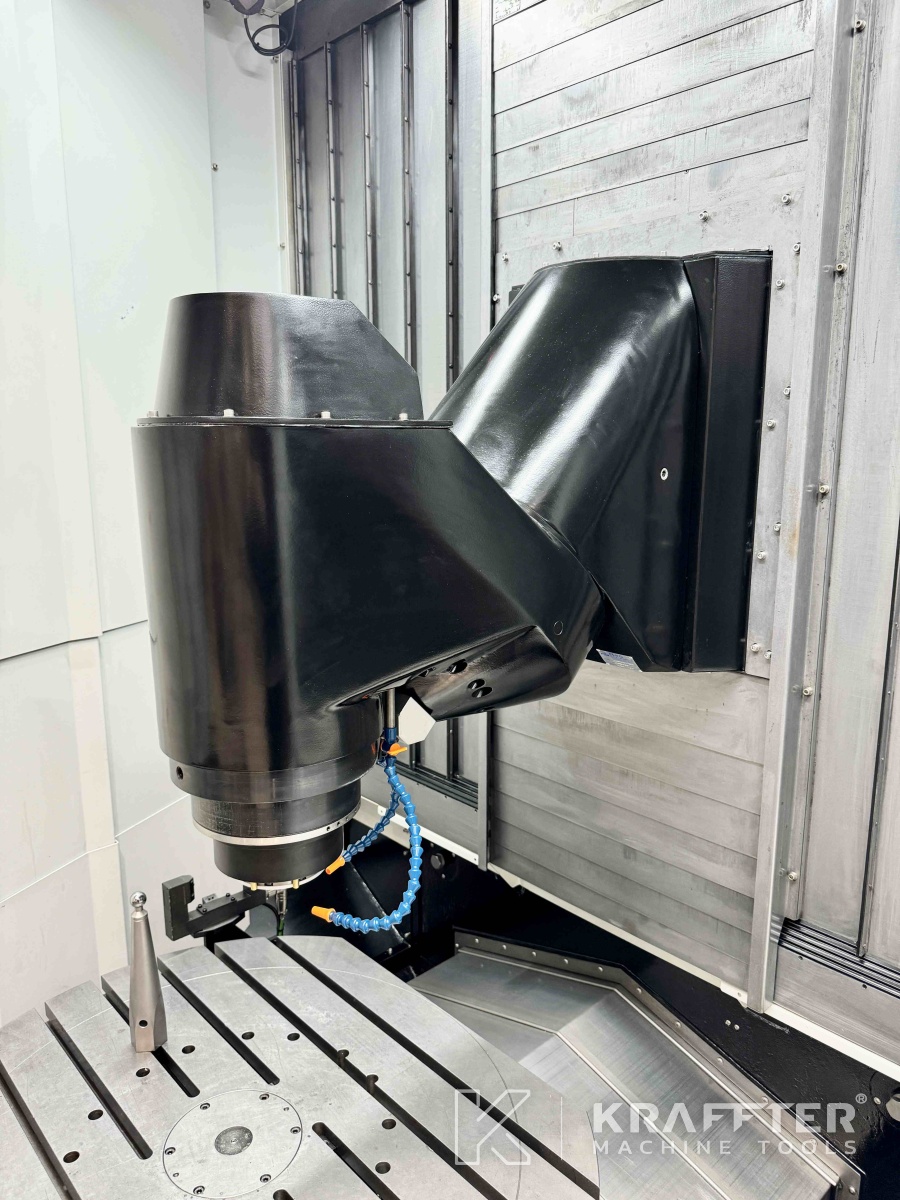

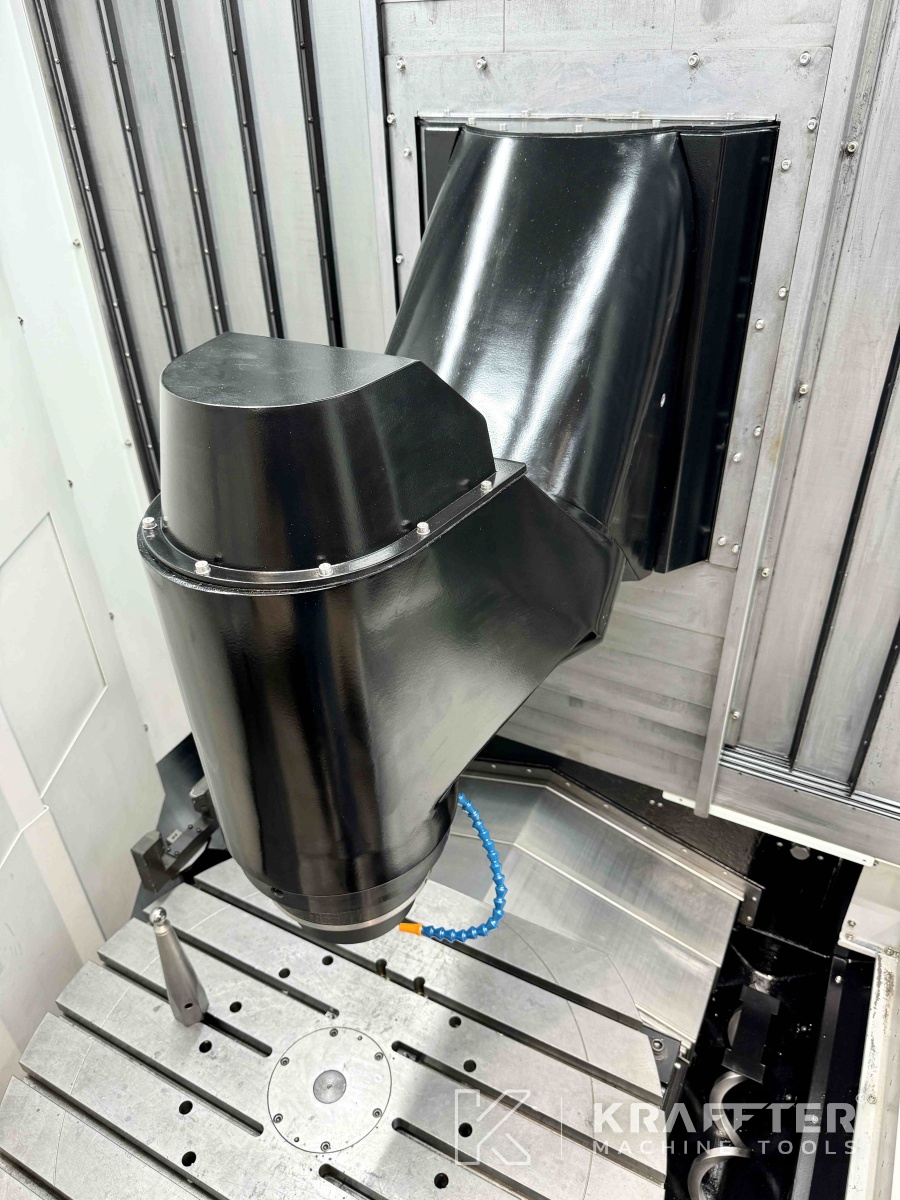

- Cooled spindle 18 000 rpm / 35kW / 160 Nm

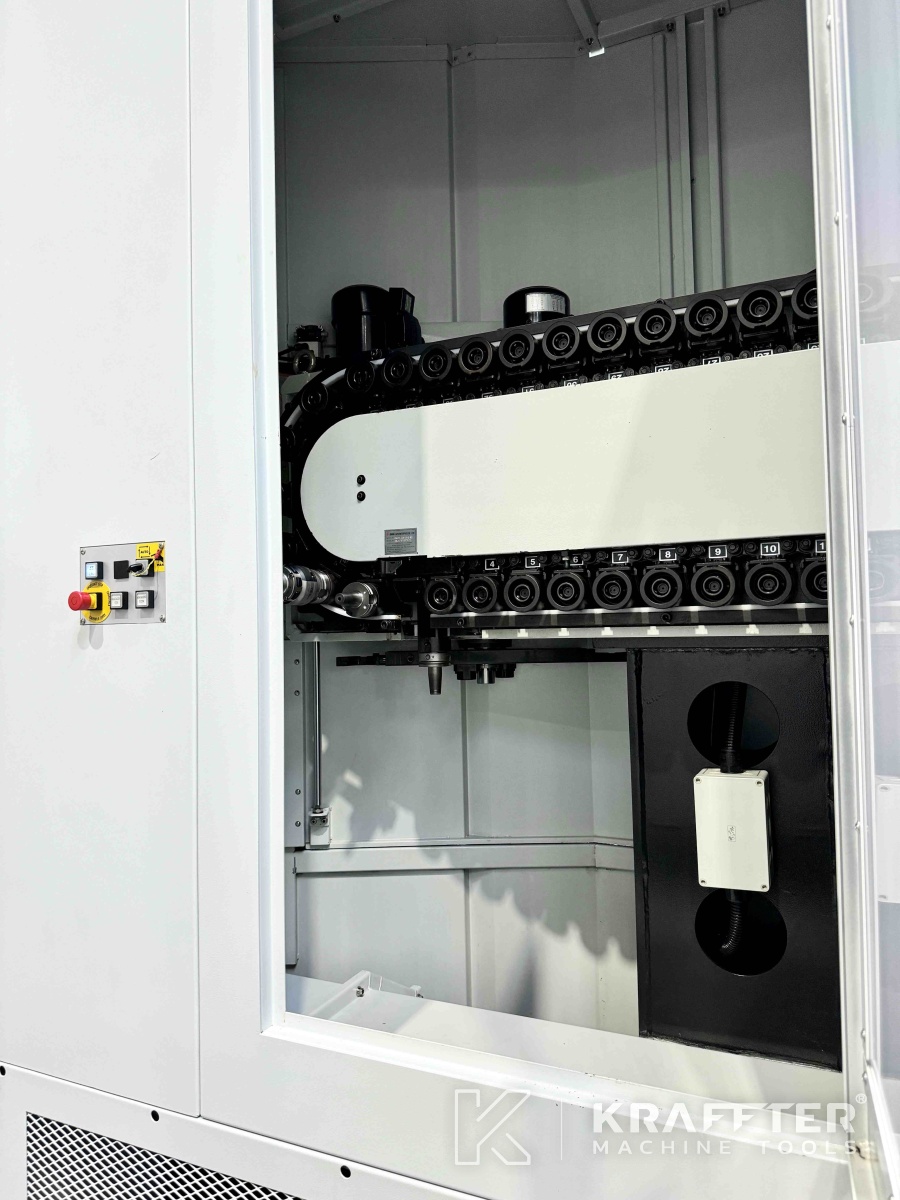

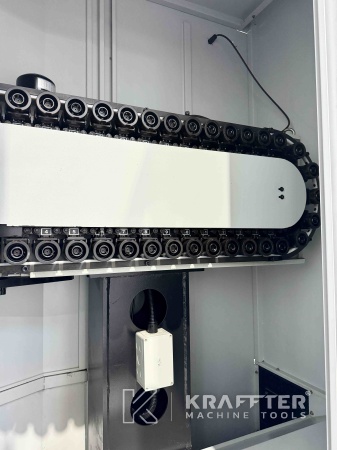

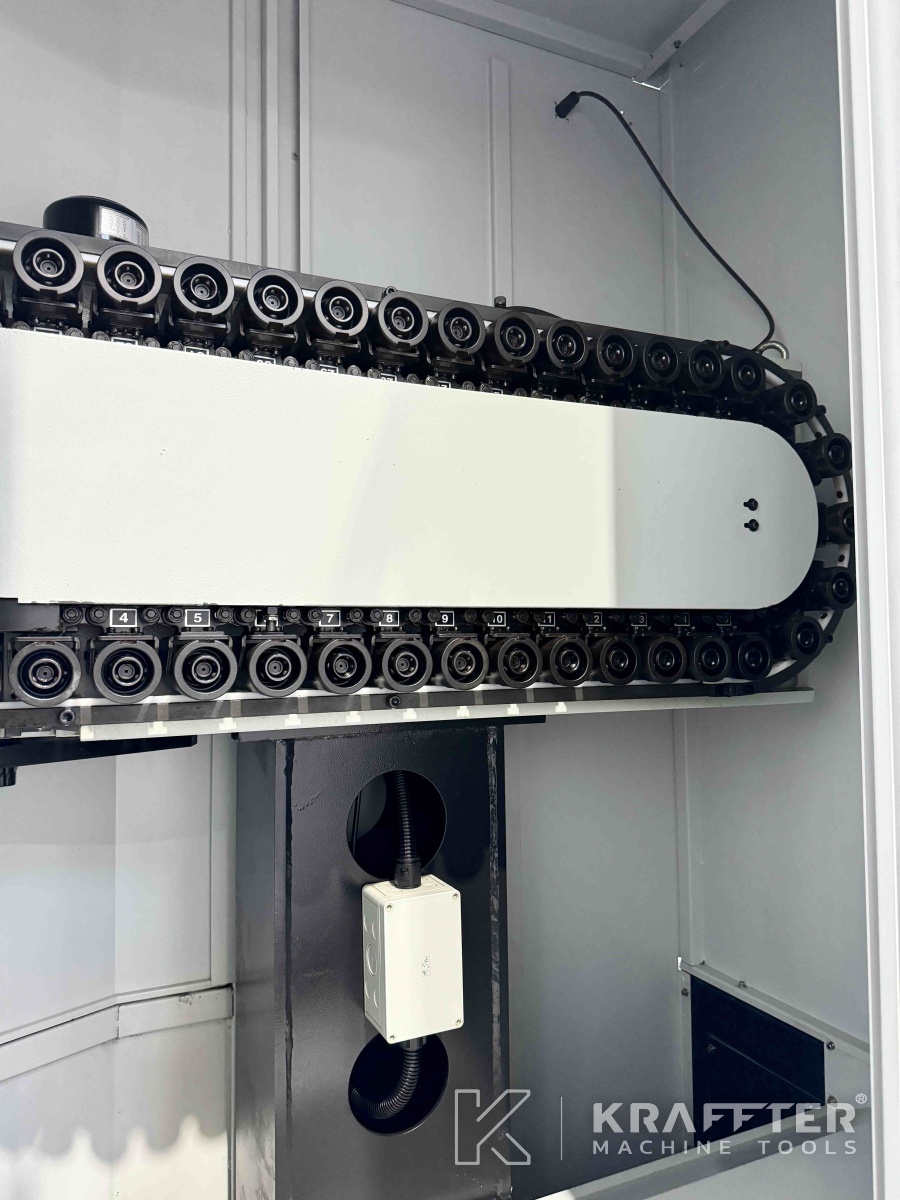

- Double-arm automatic tool changer with 40-station magazine
- Programmable coolant system
- Centralised automatic lubrication system
- Air blower through spindle
- Chain-type chip conveyor

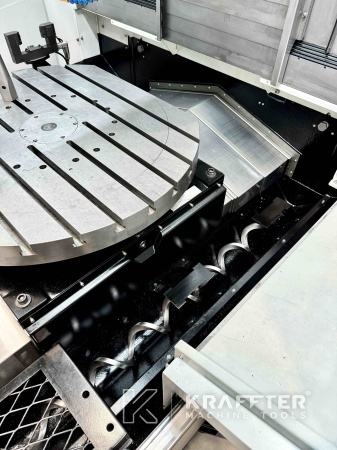

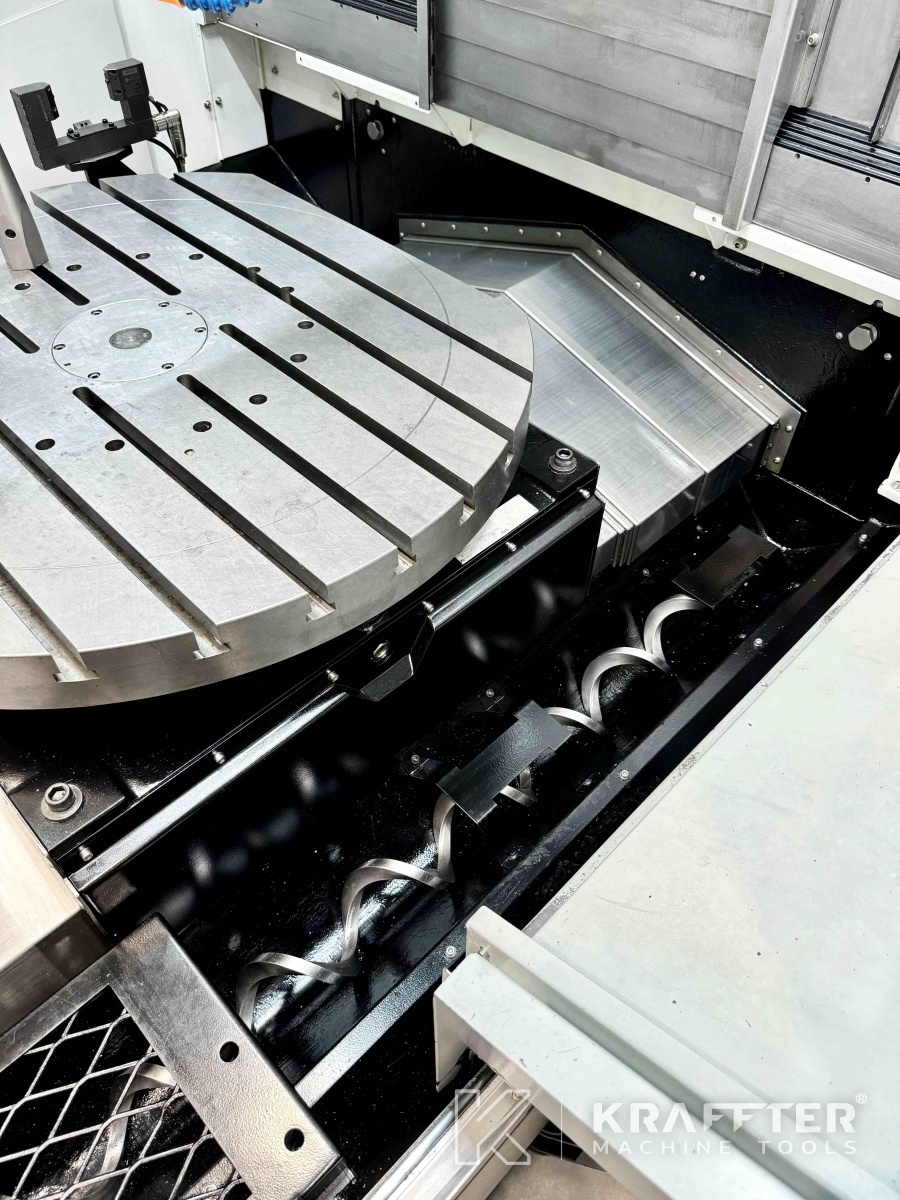

- Internal screw chip conveyors (Qty 2)

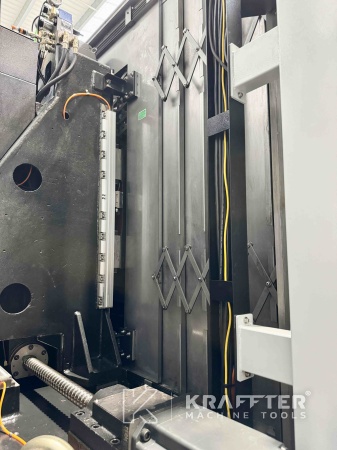

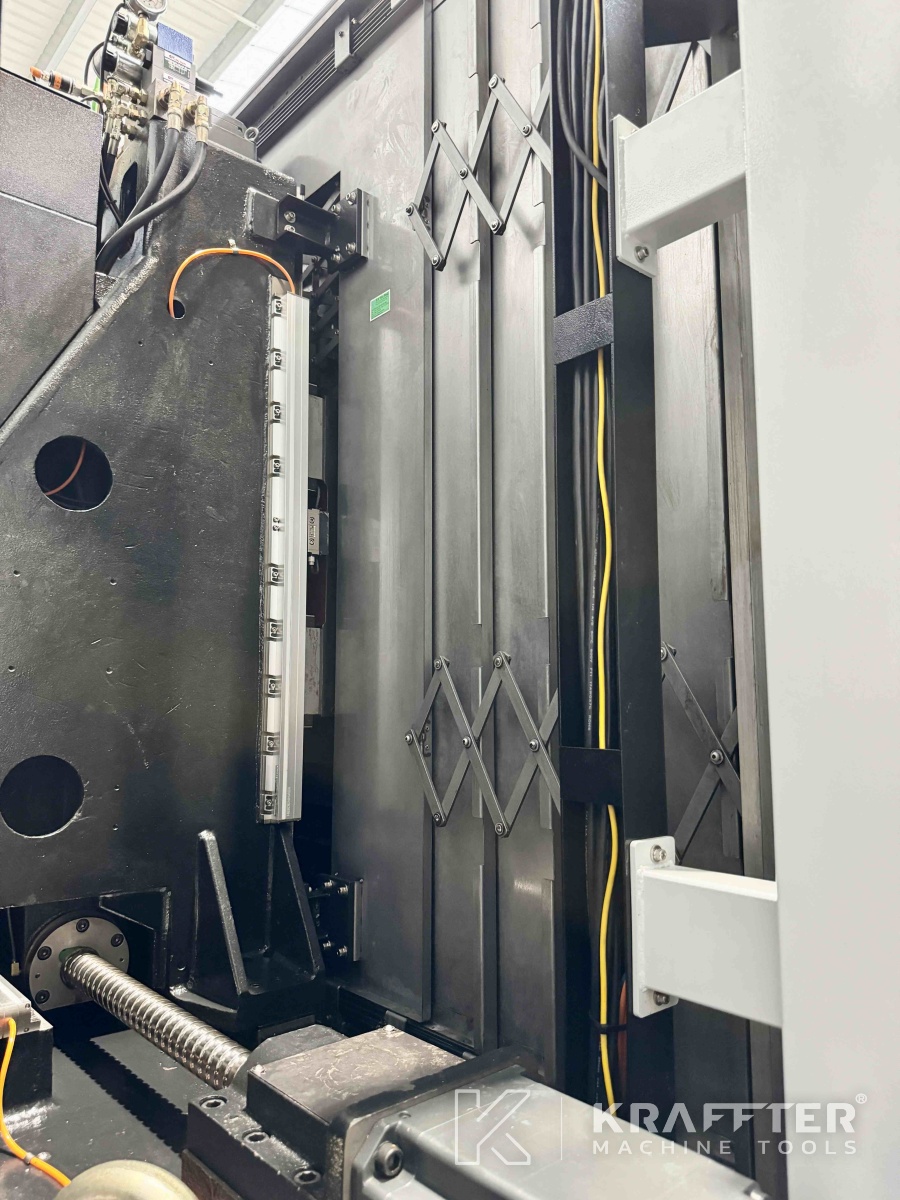

- HEIDENHAIN glass scales on 3 XYZ axes with air supply
- Precision encoders on the 2 B and C axes
- HEIDENHAIN electronic handwheel
- Warning light
- Work area lighting
- Levelling feet pads
ADDITIONAL EQUIPMENT :
- High-pressure through-spindle coolant 20 bar

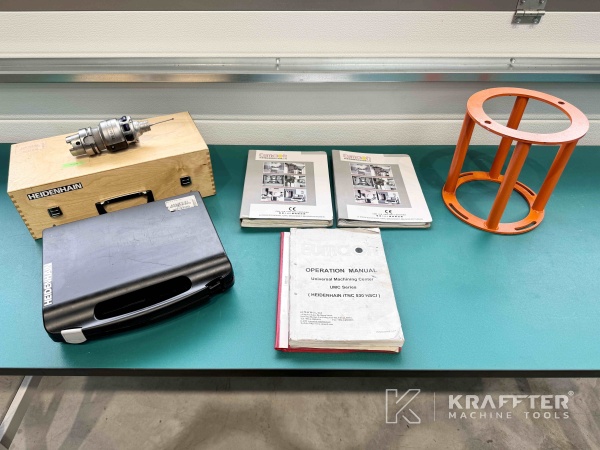

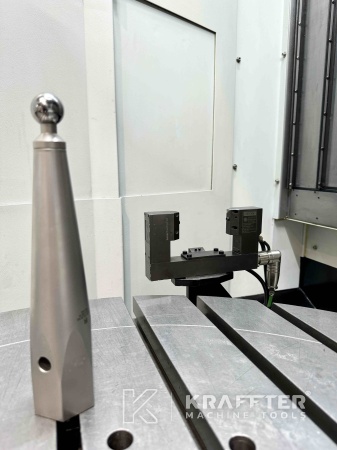

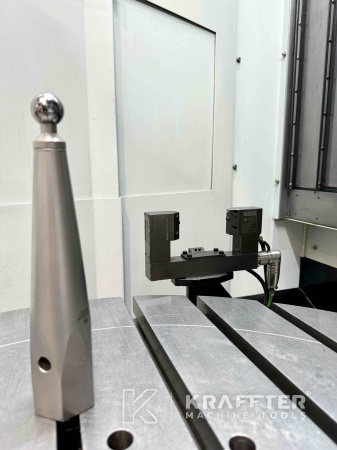

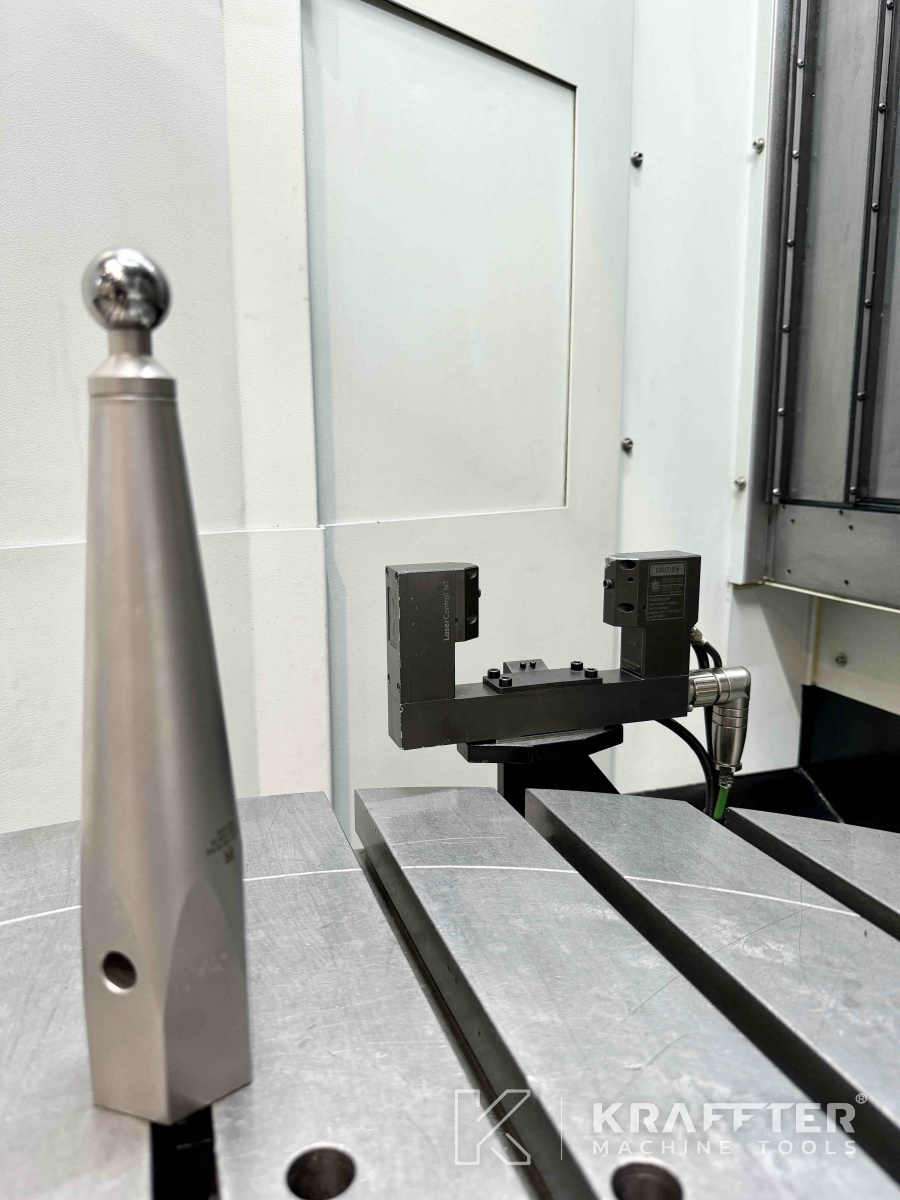

- BLUM laser system for tool setting and tool breakage detection

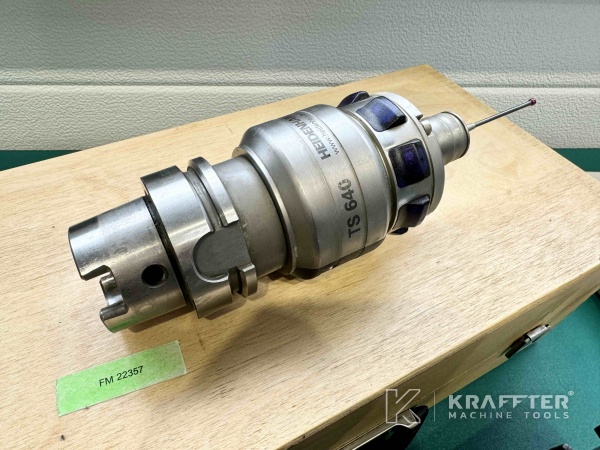

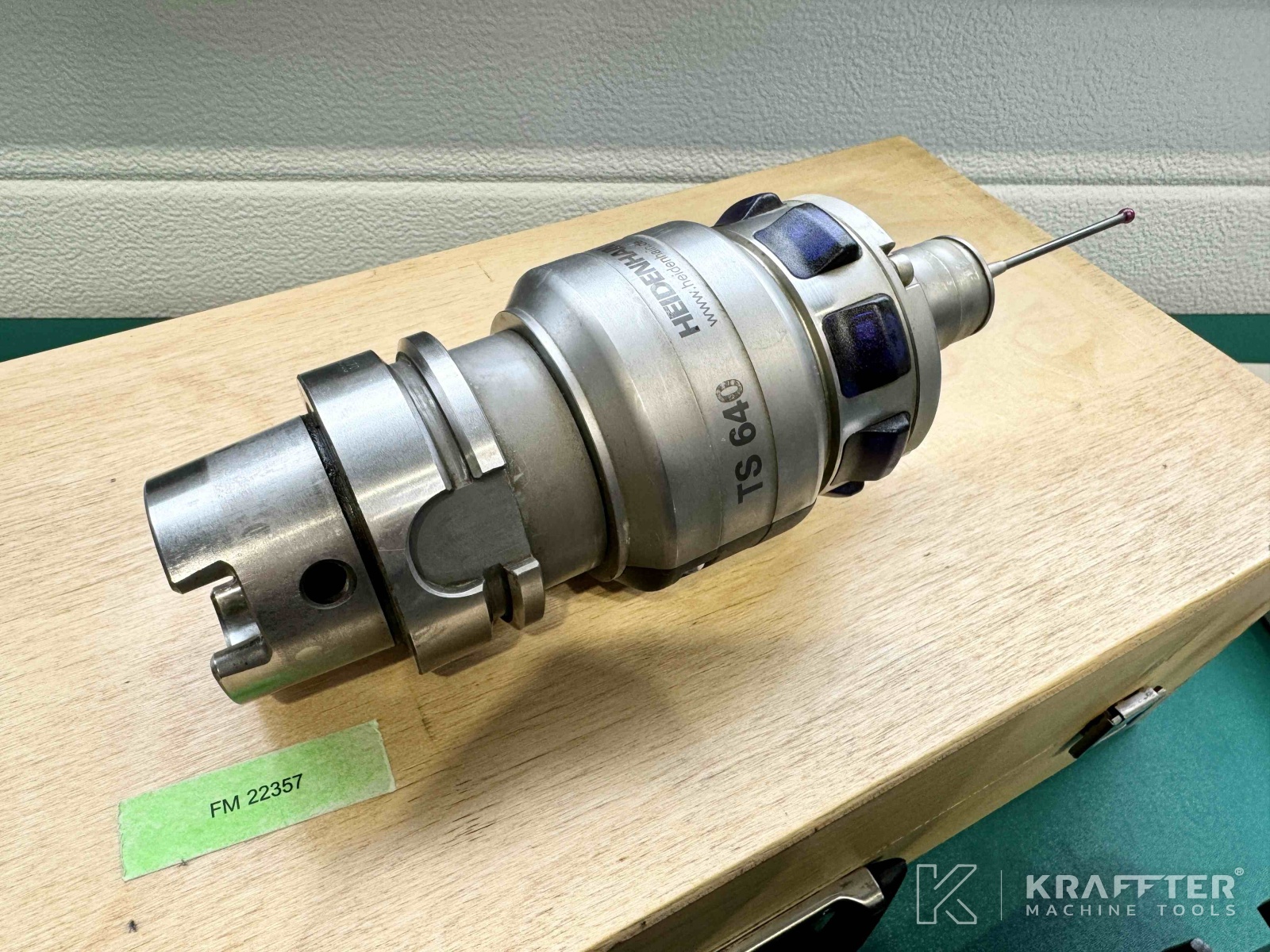

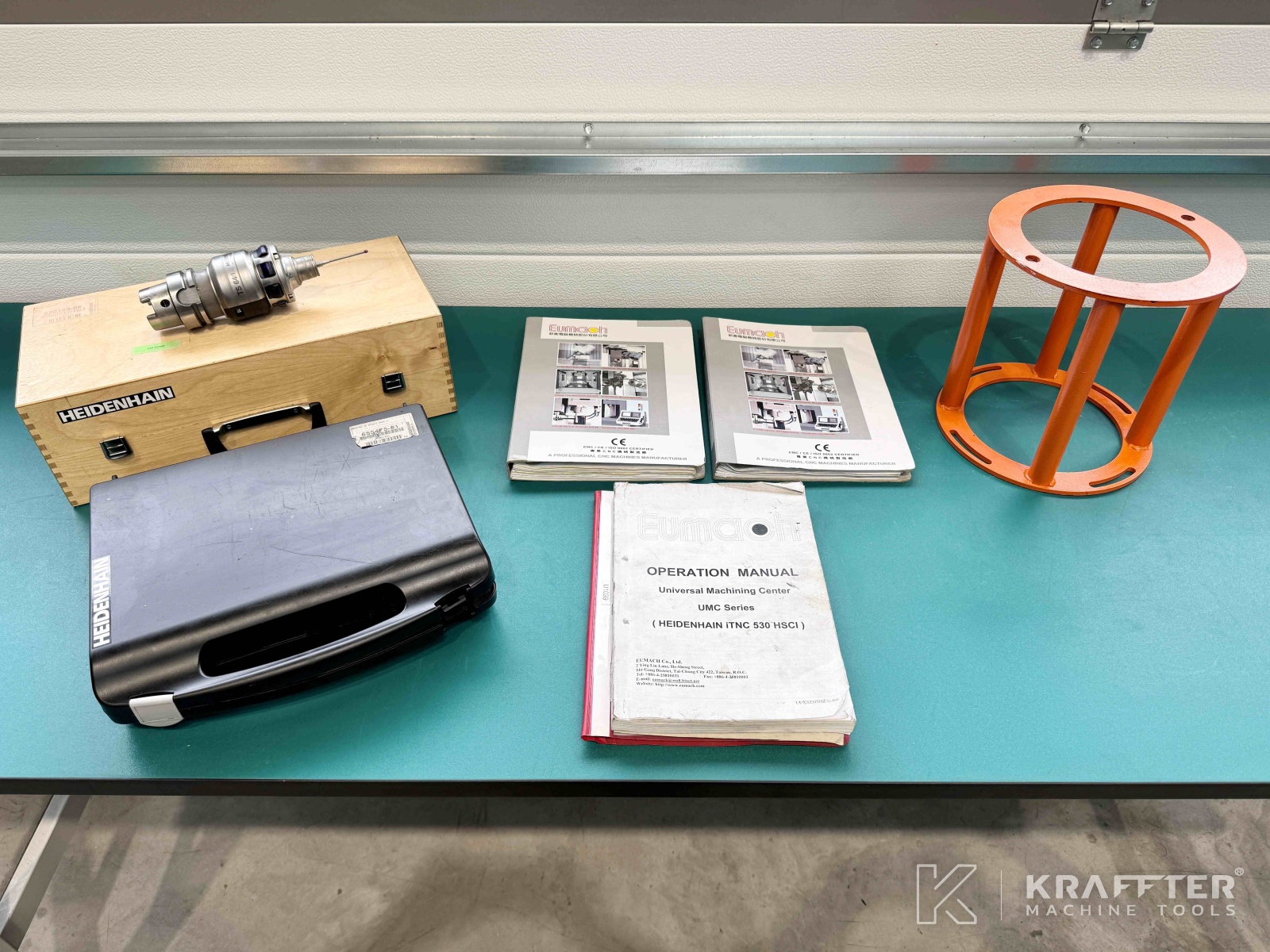

- HEIDENHAIN TS-640 part probe
- HEIDENHAIN KINEMATICS option + calibration interface
- Option HEIDENHAIN DCM (anti-collision)
- Option HEIDENHAIN AFC (Adaptive Feed Control)
