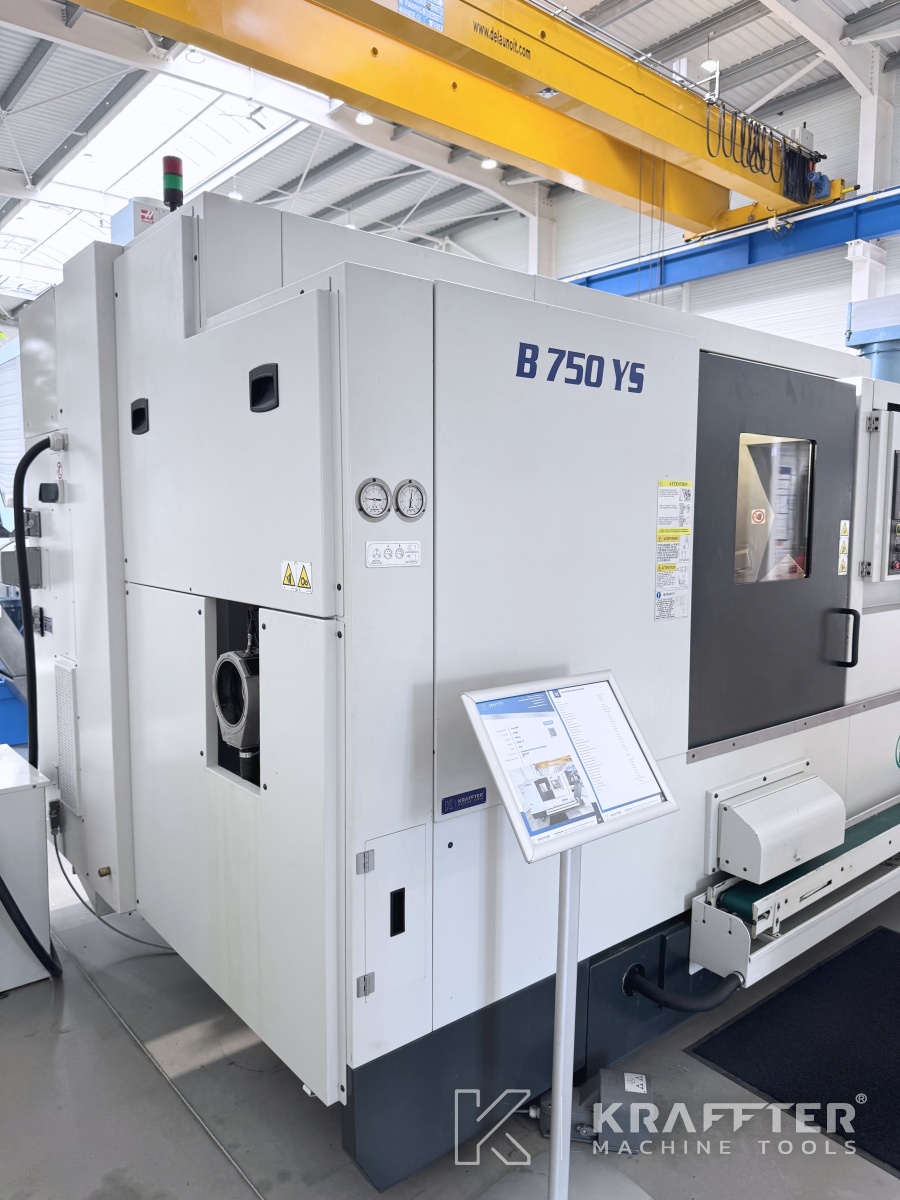

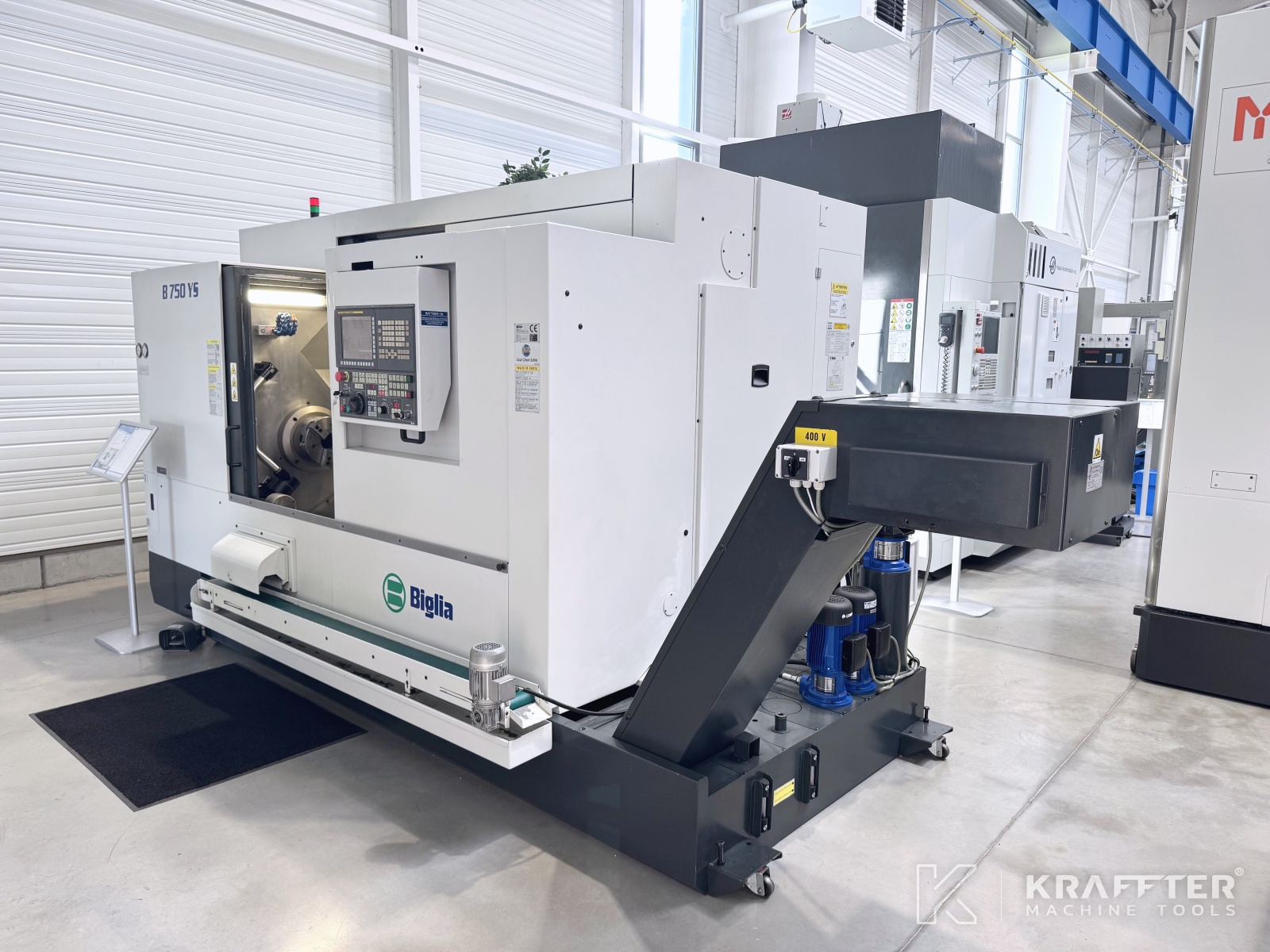

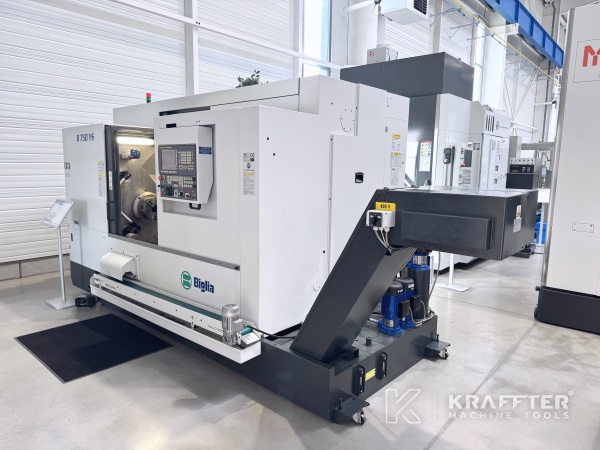

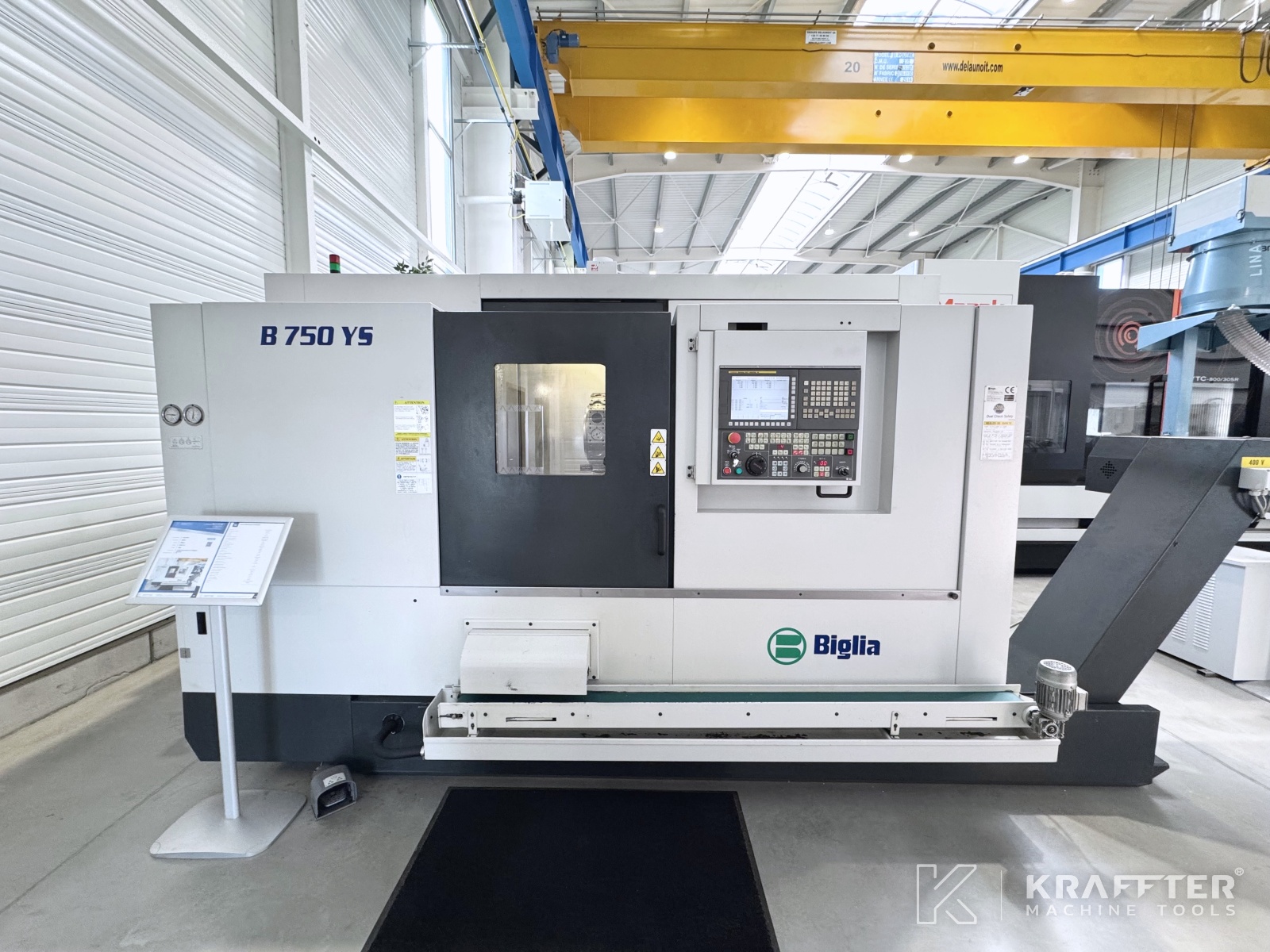

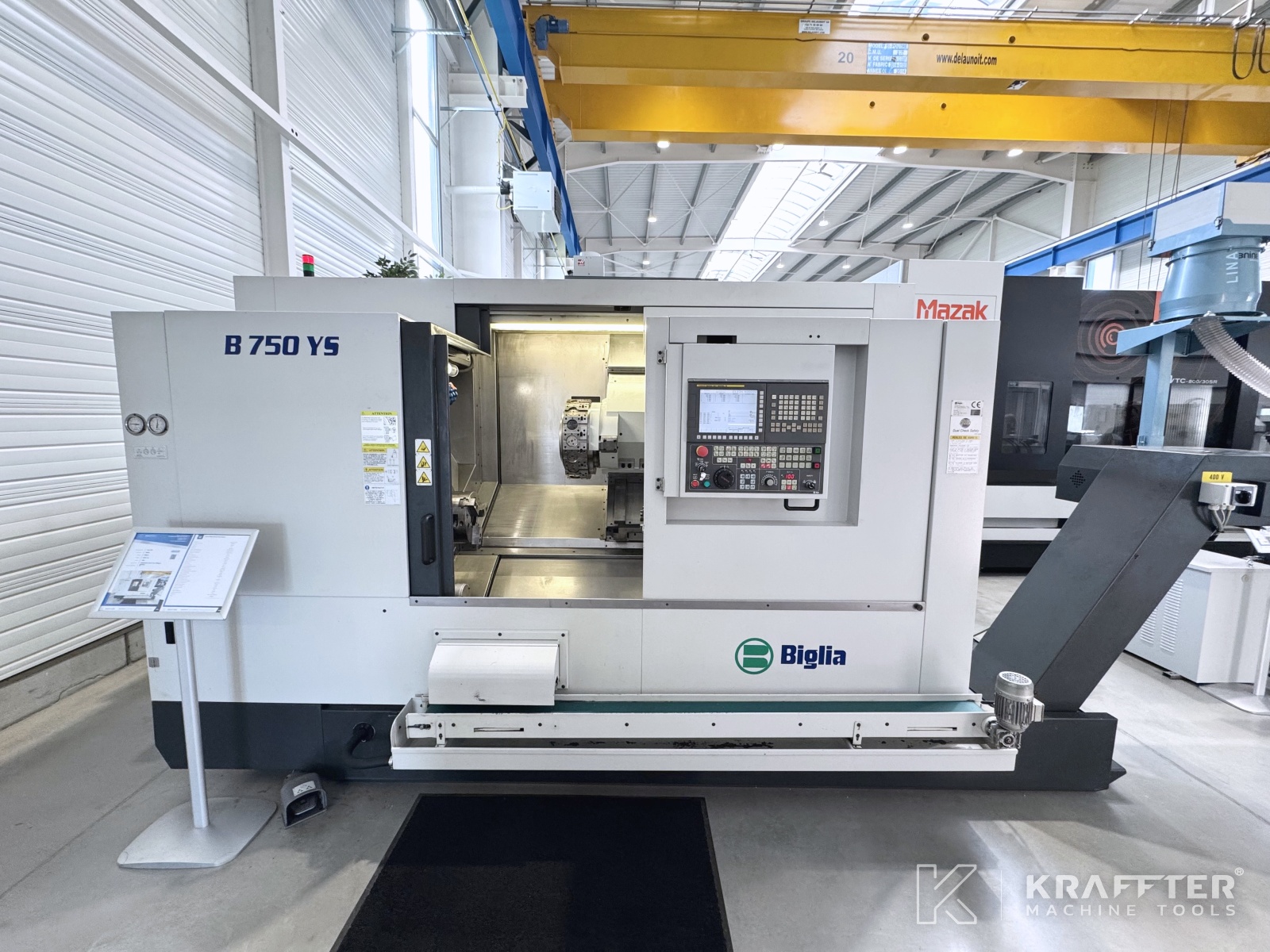

Maschinentyp: CNC Drehmaschine
Marke : BIGLIA
N° de stock: 90183
Modell : B750-YS
Jahr : 2015
Standort : 73240 Saint-Genix-les-Villages, FRANCE
Datenblatt herunterladen
Bitte warten Sie einen Moment!Angebot anfordern
Technische Daten

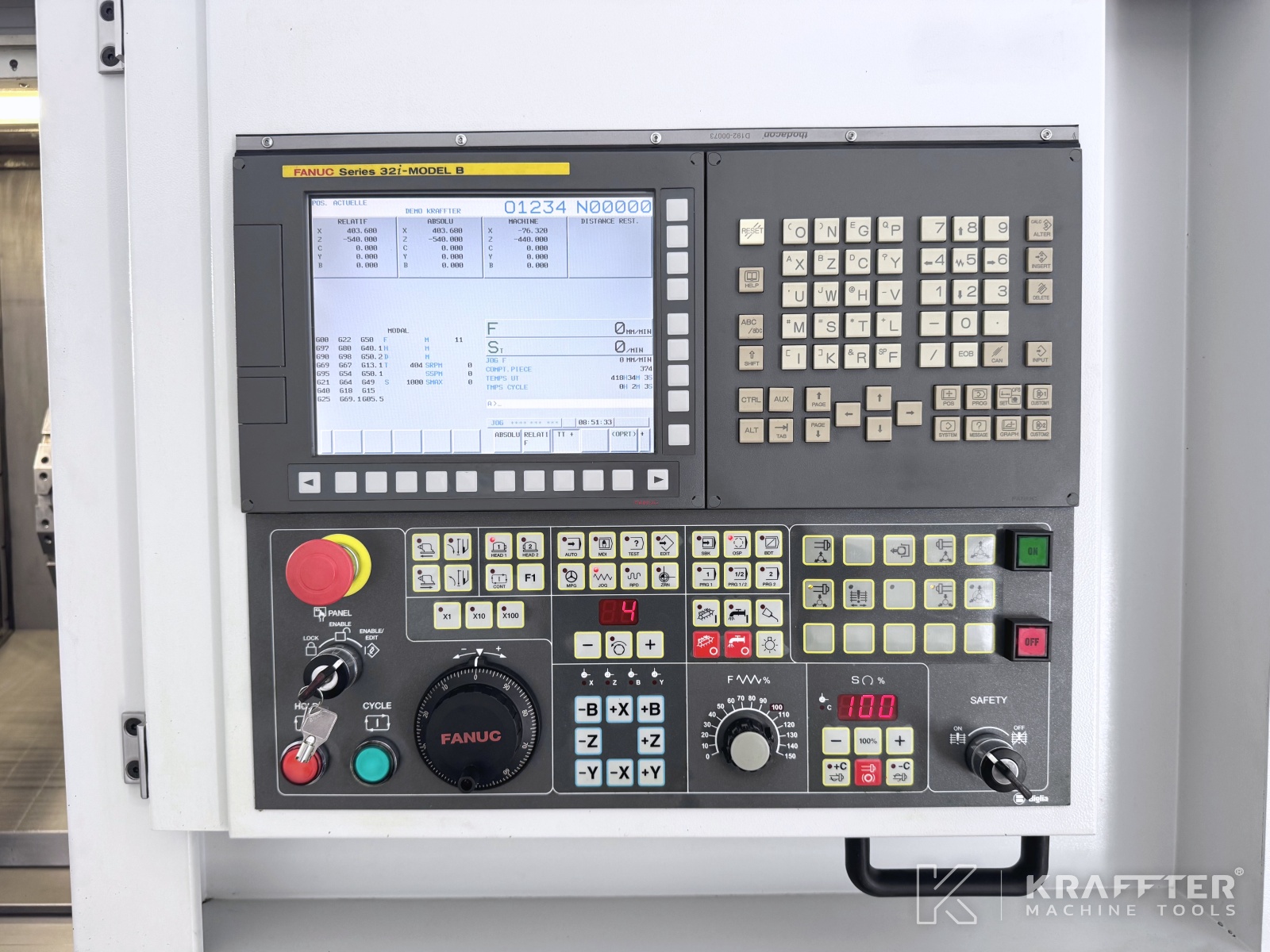

CN-Typ
FANUC series 32i-B
Max. Bearbeitungsdurchmesser
450 [mm]
Max. Durchmesser bei Rotation
680 [mm]
Max. Bearbeitungslänge
765 [mm]
Verfahrweg der X-Achse
305 [mm]
Verfahrweg der Y-Achse
140
Verfahrweg der Z-Achse
860 [mm]
Schnellvorschubgeschwindigkeit X-Achse
18000 [mm/min]
Schnellvorschubgeschwindigkeit Z-Achse
24000 [mm/min]
Schnellvorschubgeschwindigkeit Y-Achse
7500 [mm/min]
Spindelnase
ASA 8"
Max. Stangendurchmesser
80 [mm]
Spindeldurchlassdurchmesser
91 [mm]
Max. Spindeldrehzahl
3500 [U/min]
Indexierungsgenauigkeit C-Achse
0.001 [°]
Spindelleistung
22 [kW]
Spindeldrehmoment
700 [Nm]
Nase der Gegenspindel
ASA 5"
Durchlassdurchmesser der Gegenspindel
55 [mm]
Gegenspindelhub
895 [mm]
Max. Drehzahl der Gegenspindel
5000 [U/min]
Indexierungsgenauigkeit C-Achse Gegenspindel
0.001 [°]
Leistung Gegenspindel
25 [kW]
Drehmoment der Gegenspindel
159 [Nm]
Max. Querschnitt der Werkzeughalter
25 x 25 [mm]

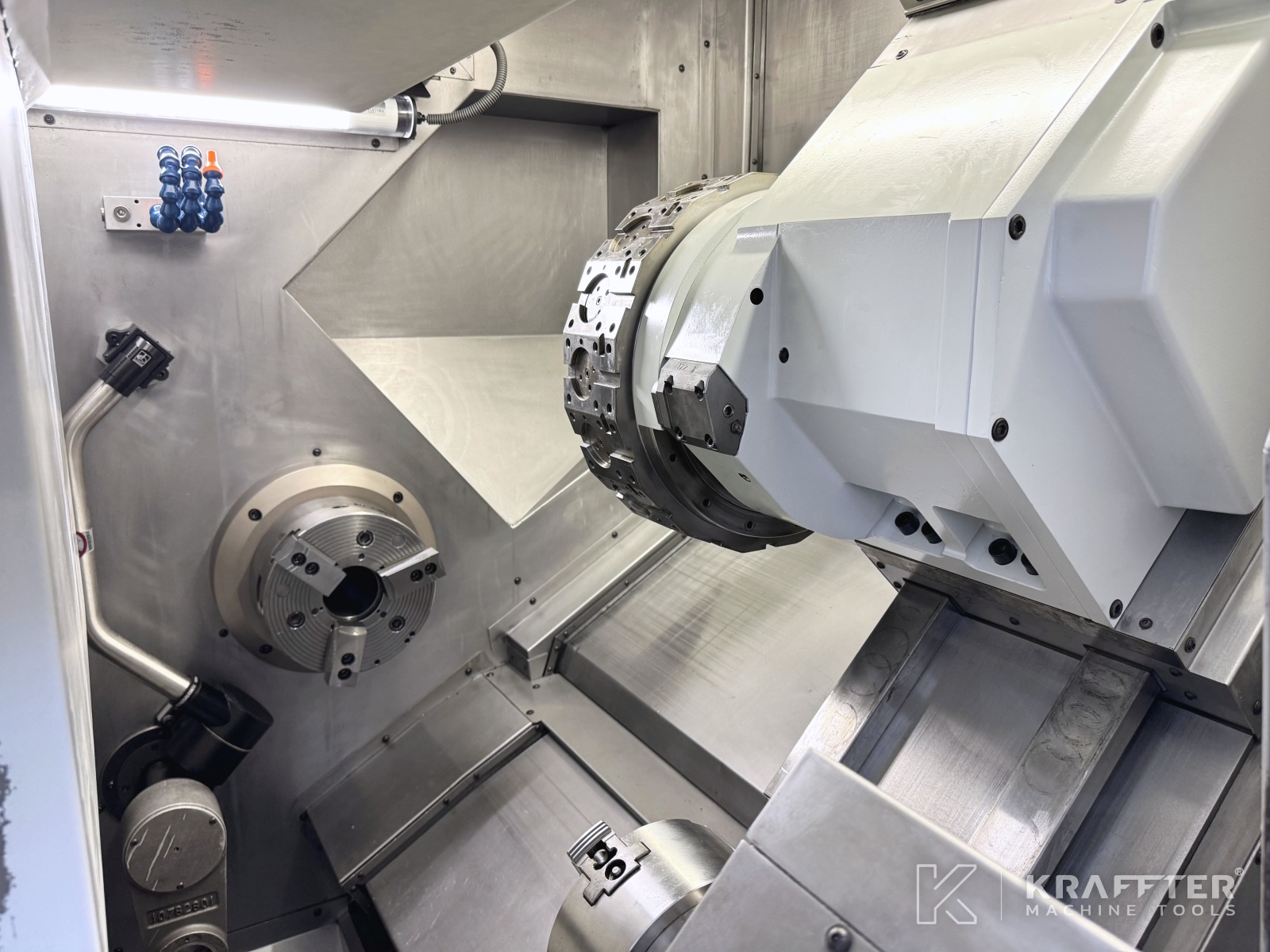

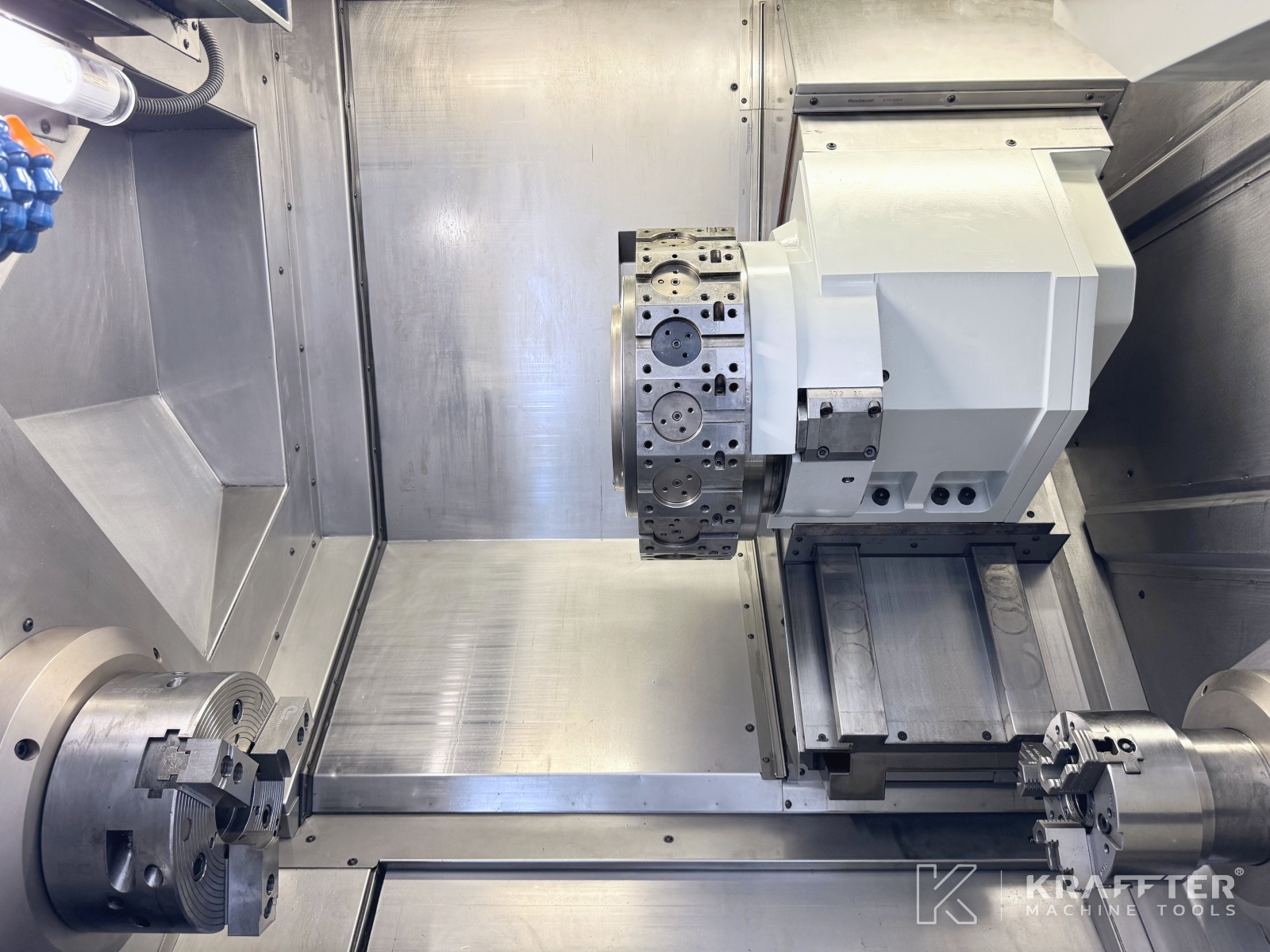

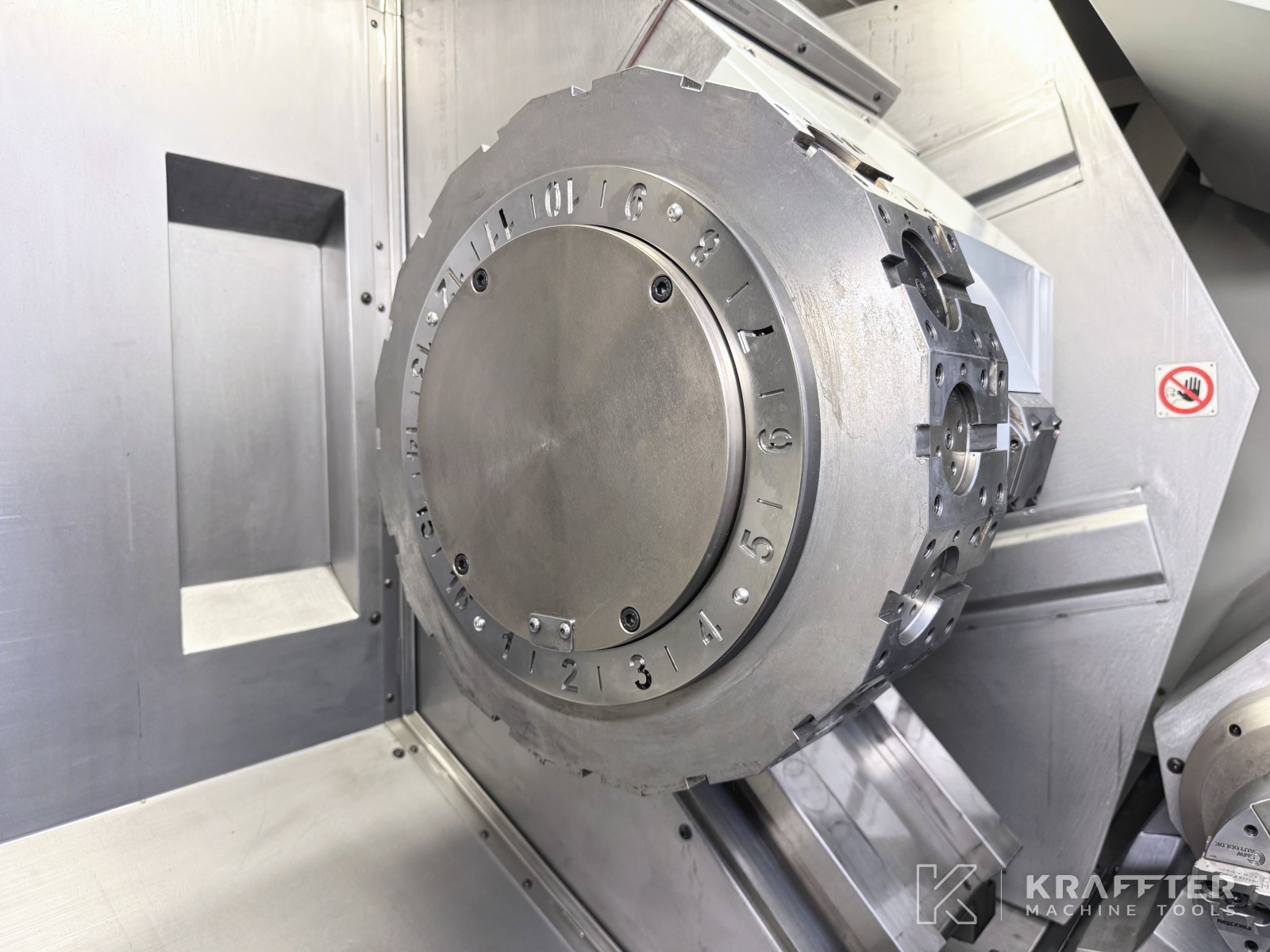

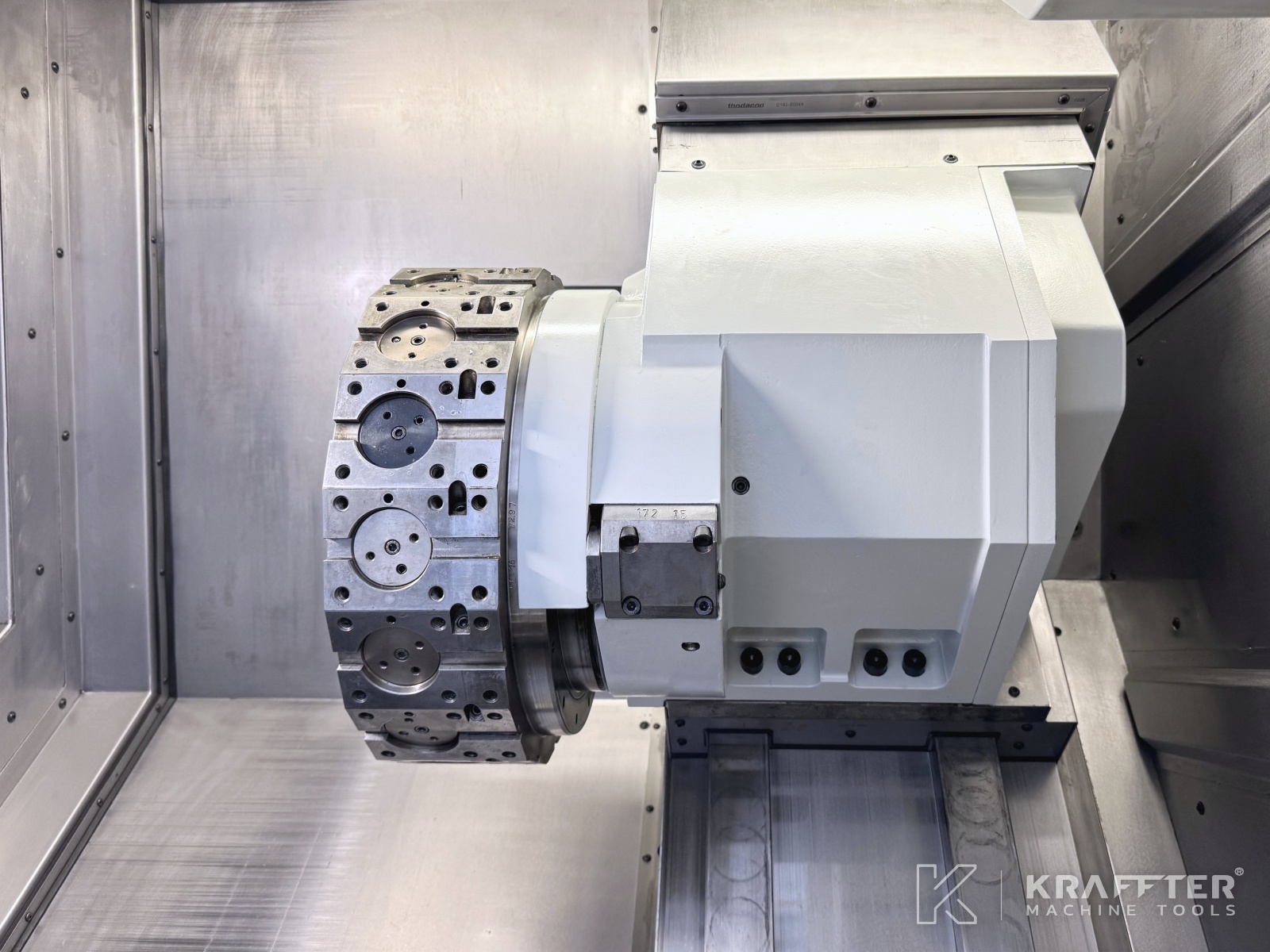

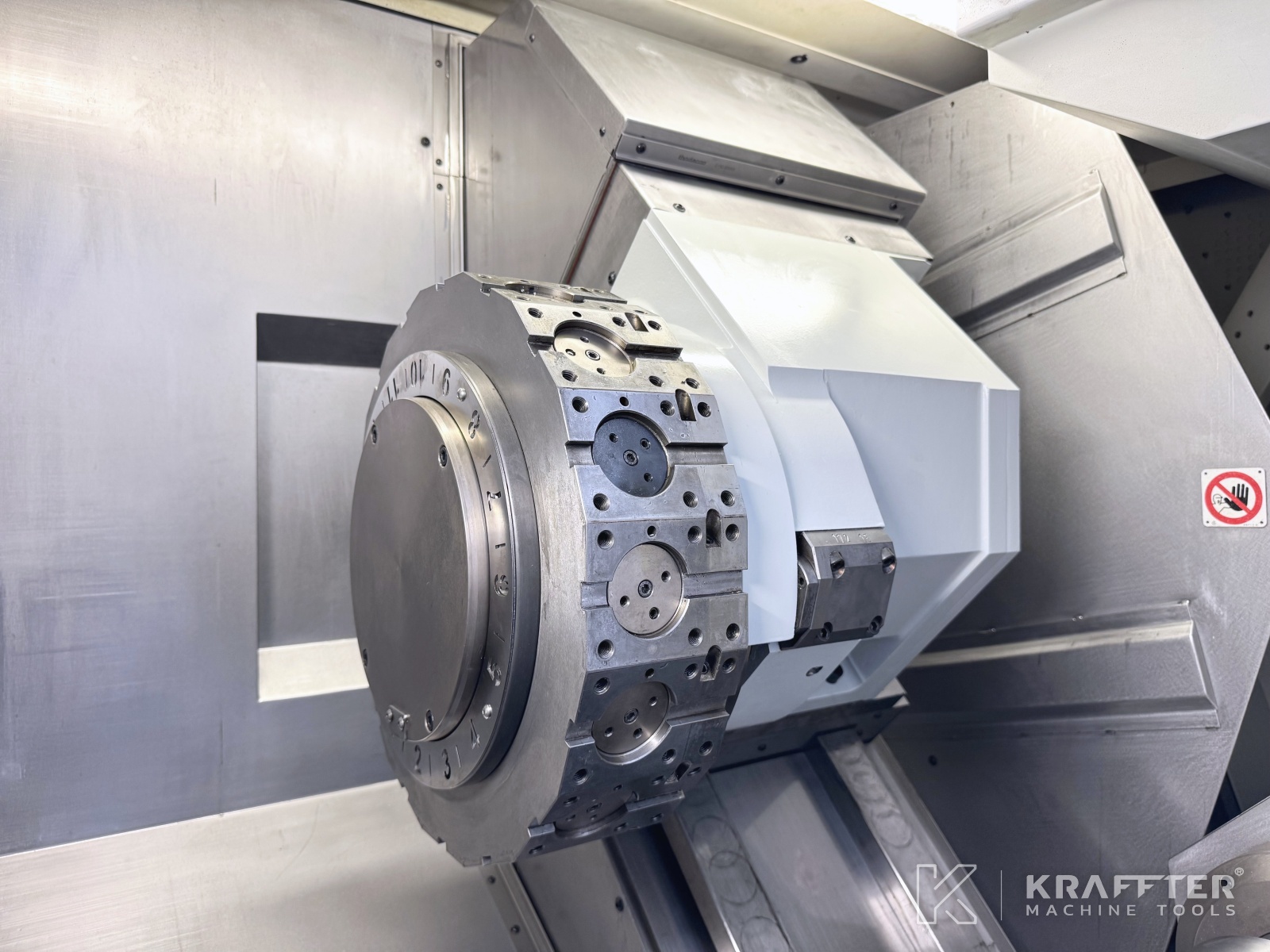

Anzahl der Werkzeugstationen Revolver
16
Revolverindexierungszeit
0.3 [s/pos]
Anzahl der angetriebenen Werkzeugstationen Revolver
16
Max. Drehzahl rotierende Werkzeuge
6000 [U/min]
Leistung der angetriebenen Werkzeuge
17.5 [kW]
Fassungsvermögen der Kühlmittelwanne
300 [l]
Kühlmittelpumpenleistung
60 [l/min]
Nennstrom
60 [A]

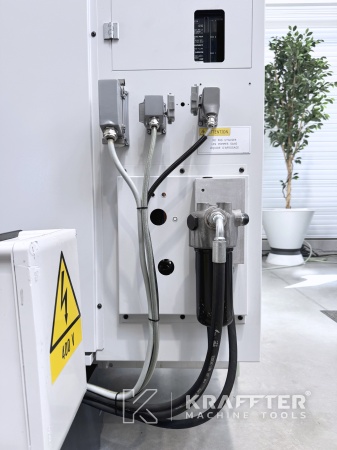

Versorgungsspannung
400 [V]
Anzahl der Schnittstunden
5674 [h]
Abmessungen
5070 x 2030 x 2220 [mm]
Gewicht
7600 [kg]
Die technischen Merkmale dienen ausschließlich zur unverbindlichen Information. Die Beschreibung wurde möglicherweise automatisch übersetzt.
Zusätzliche Informationen

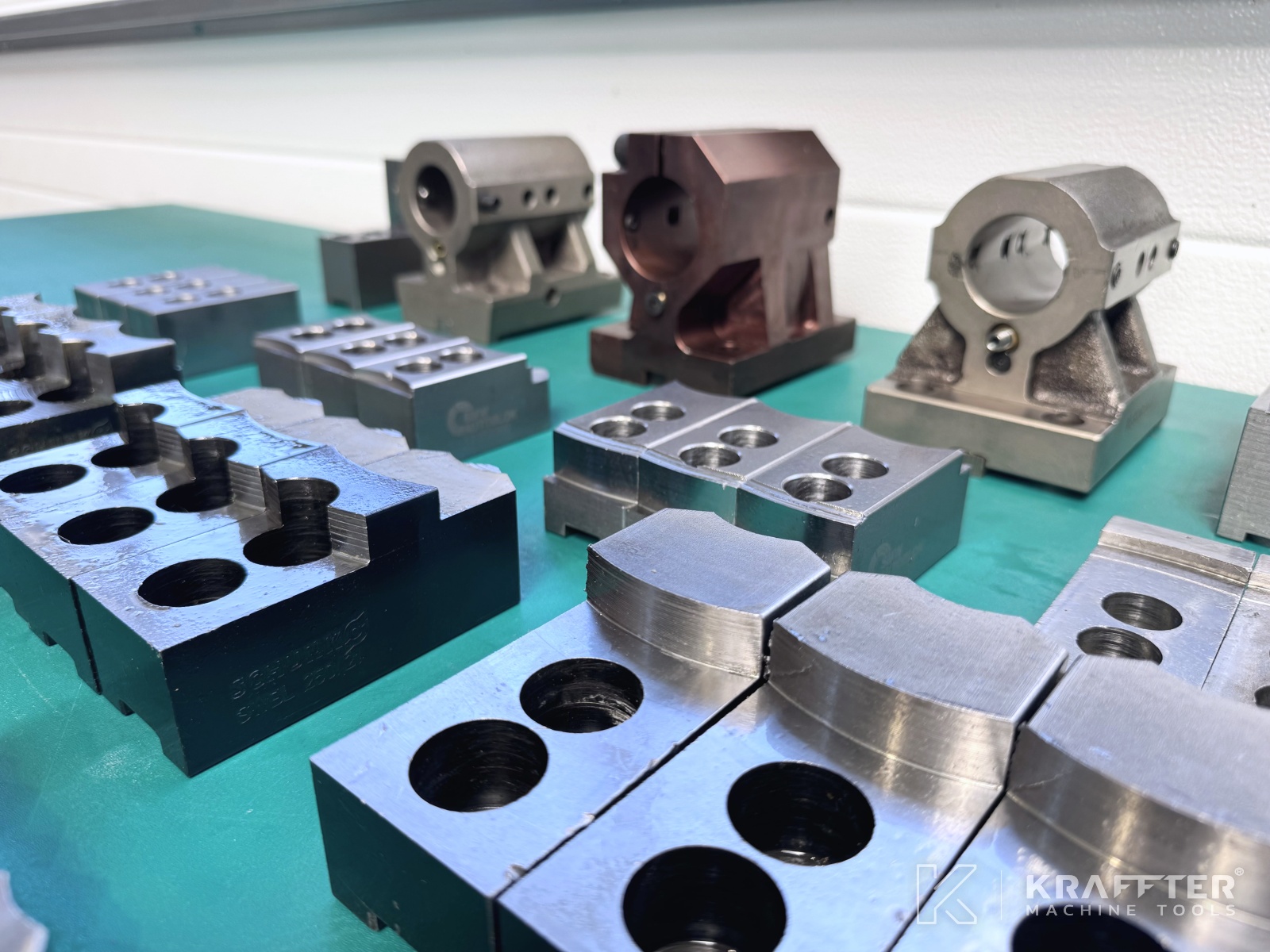

INCLUDED EQUIPMENT:

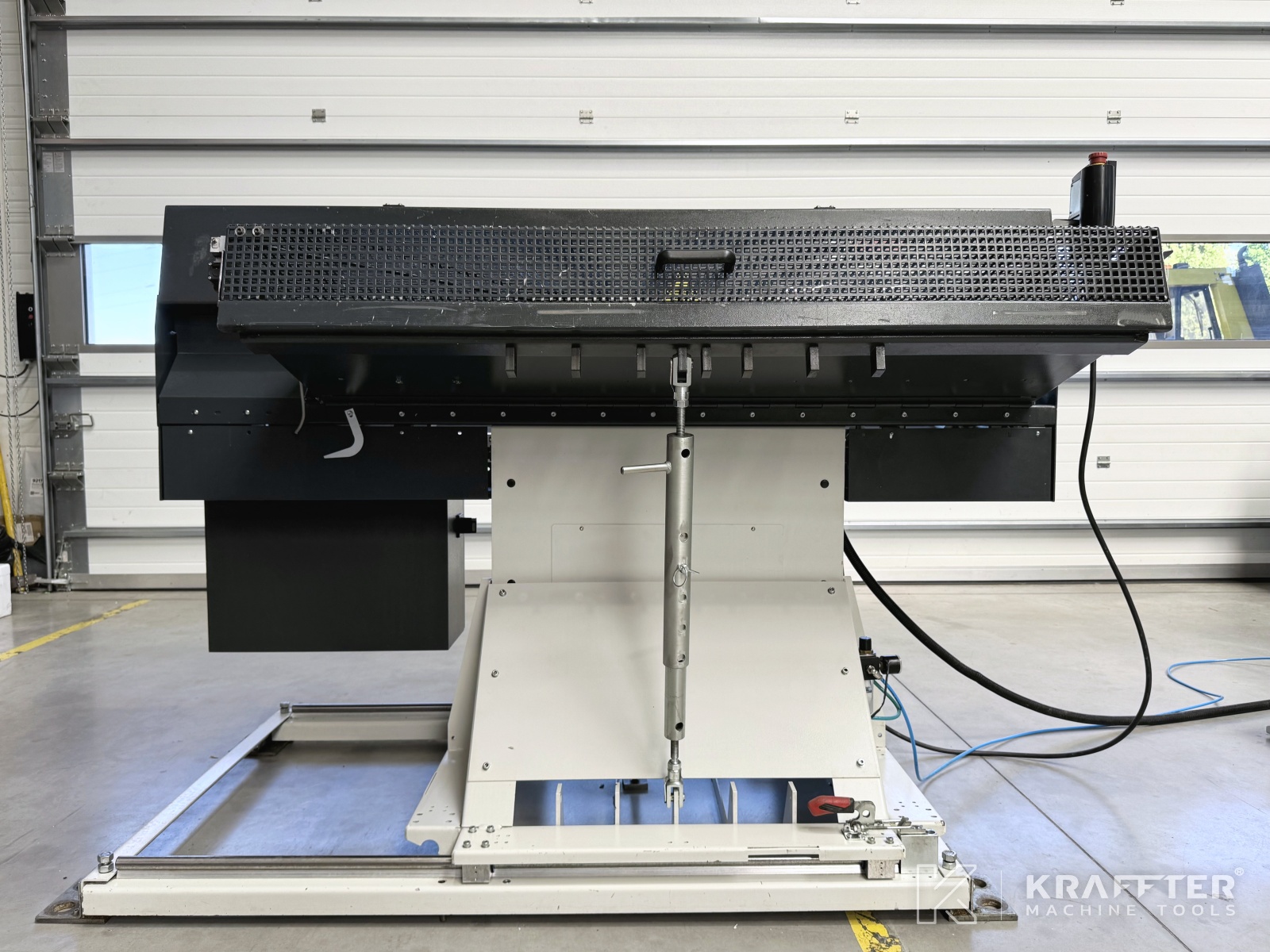

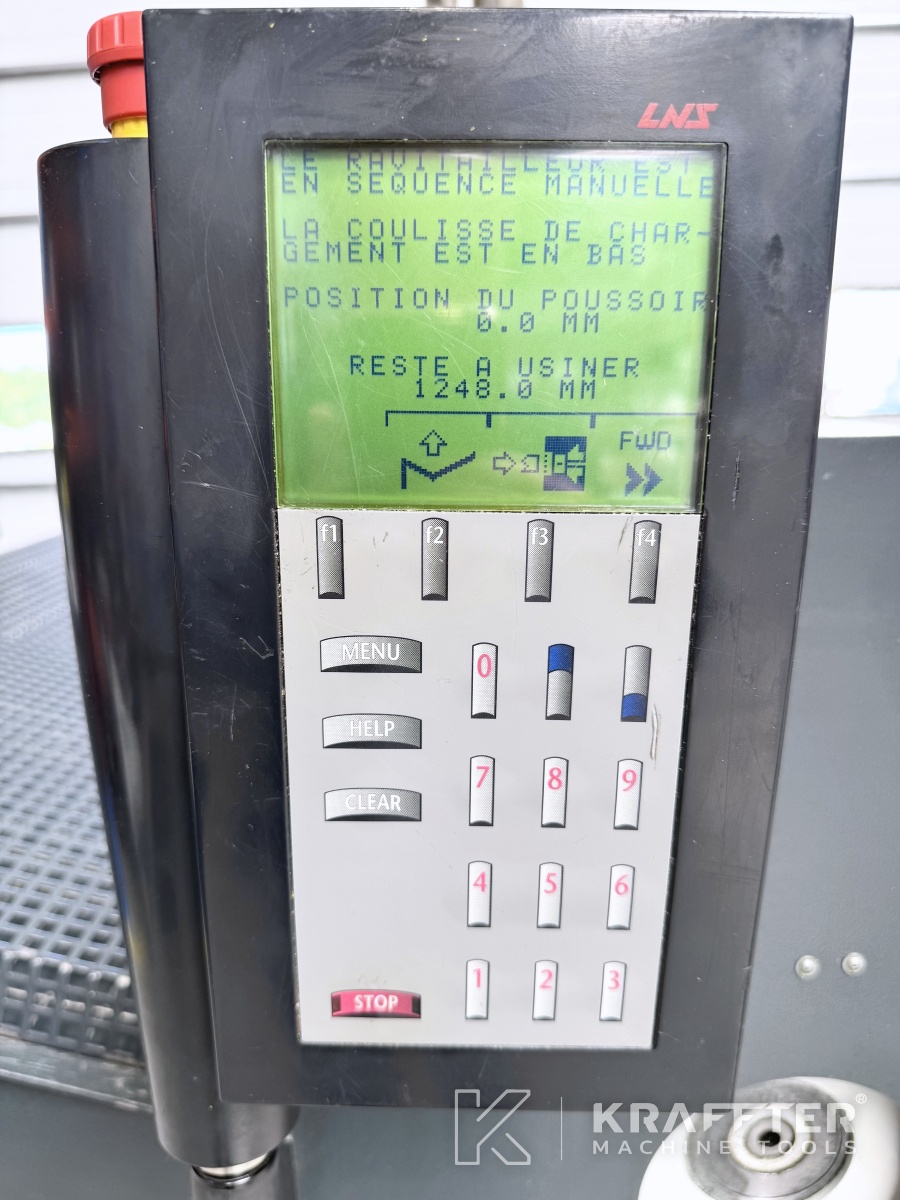

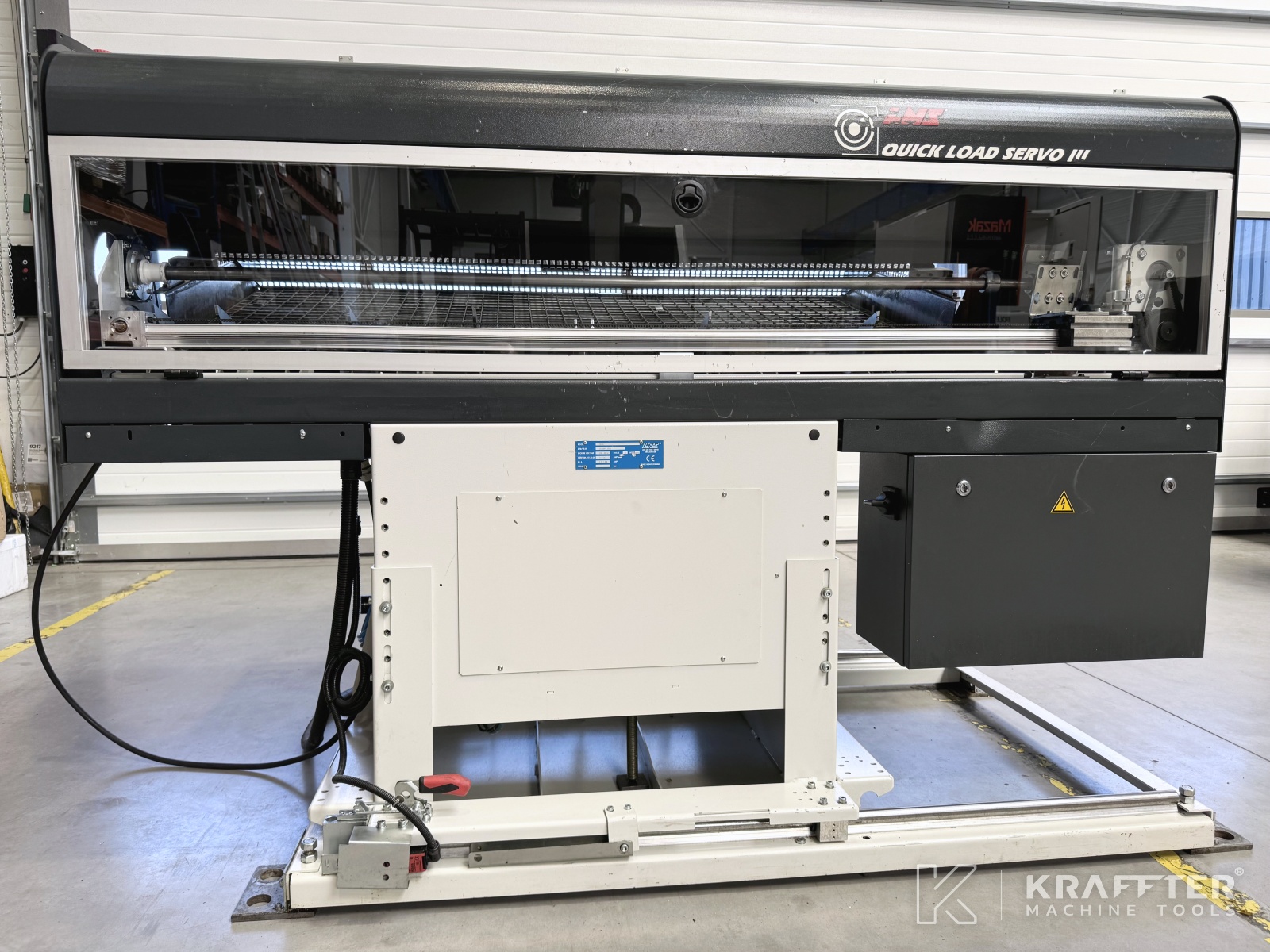

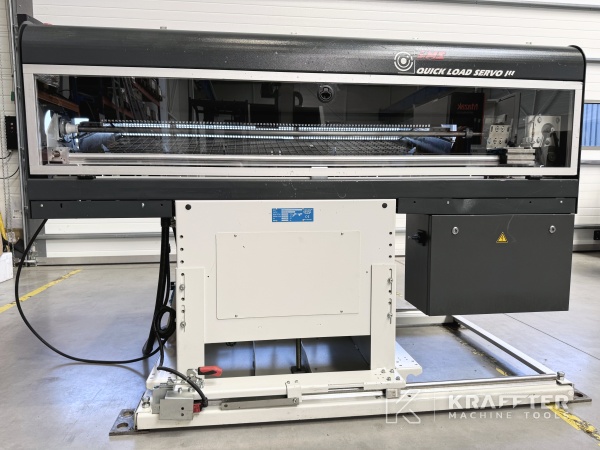

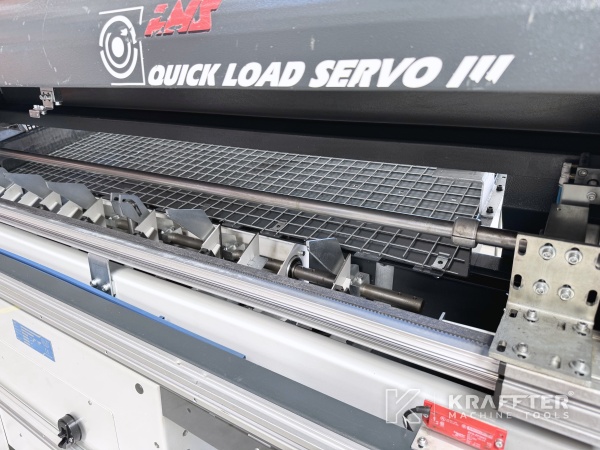

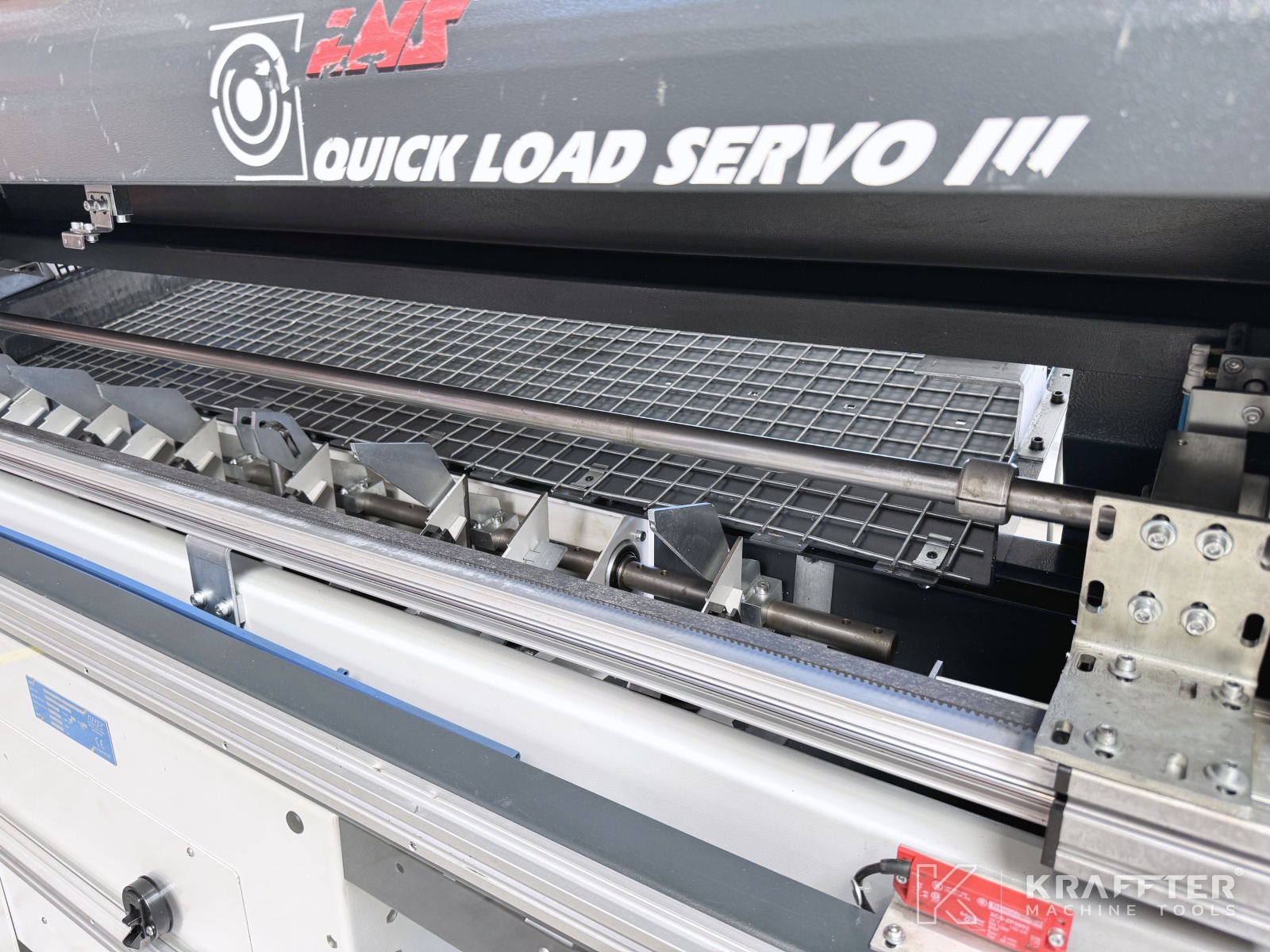

- 1 LNS bar feeder, Quick Load Servo III type

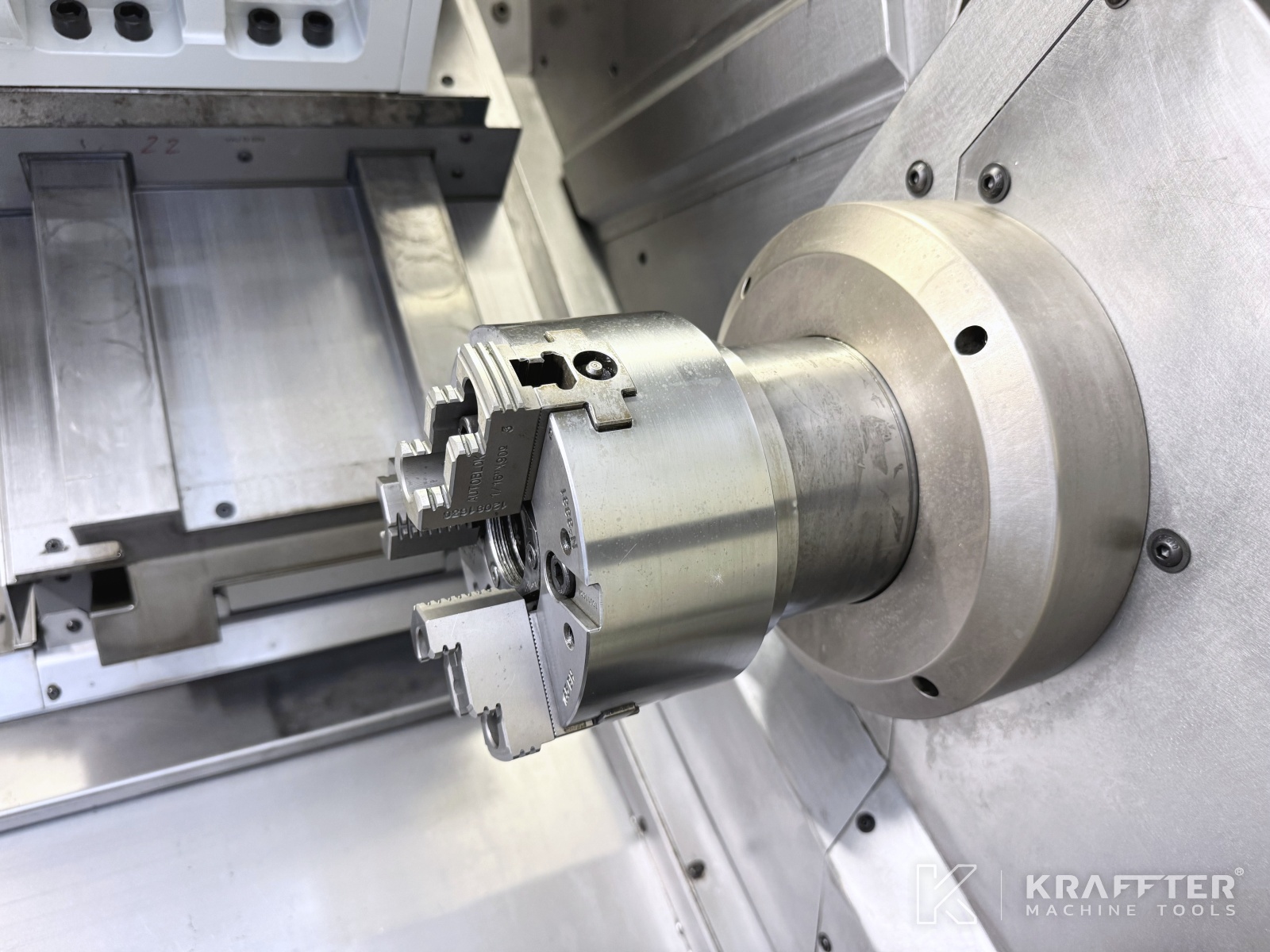

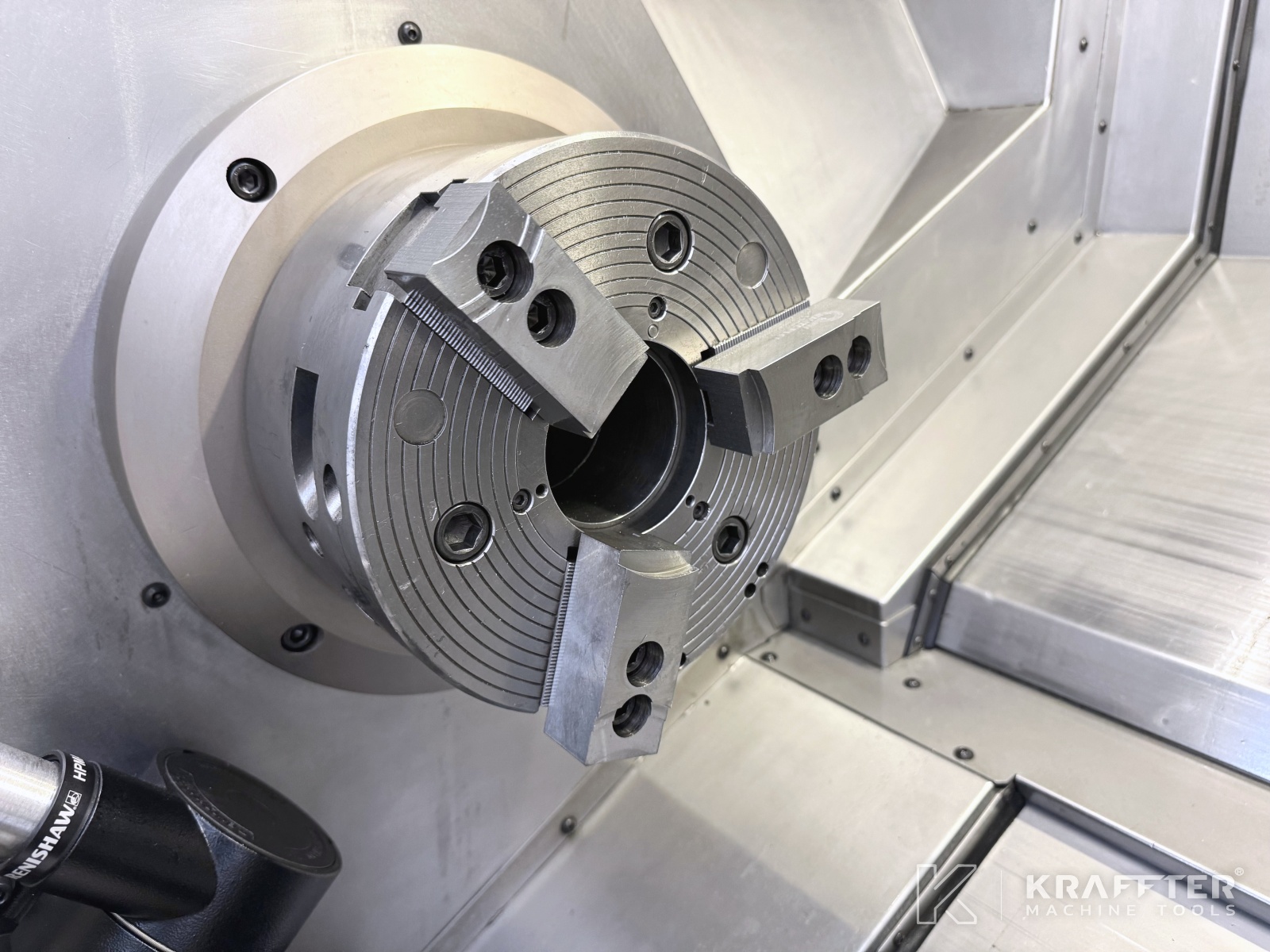

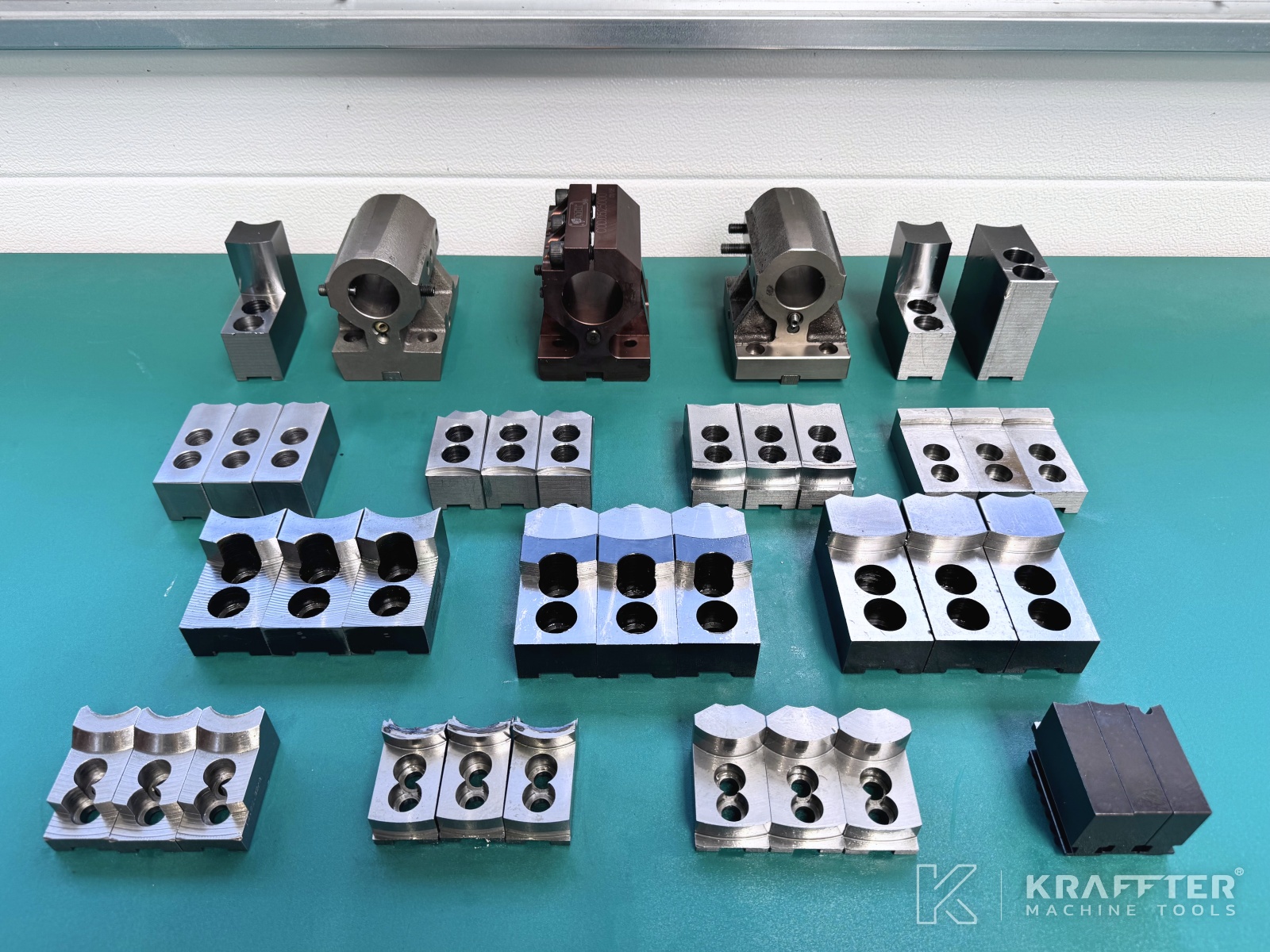

- 1 three-jaw chuck Ø250 mm
- 1 three-jaw chuck Ø165 mm

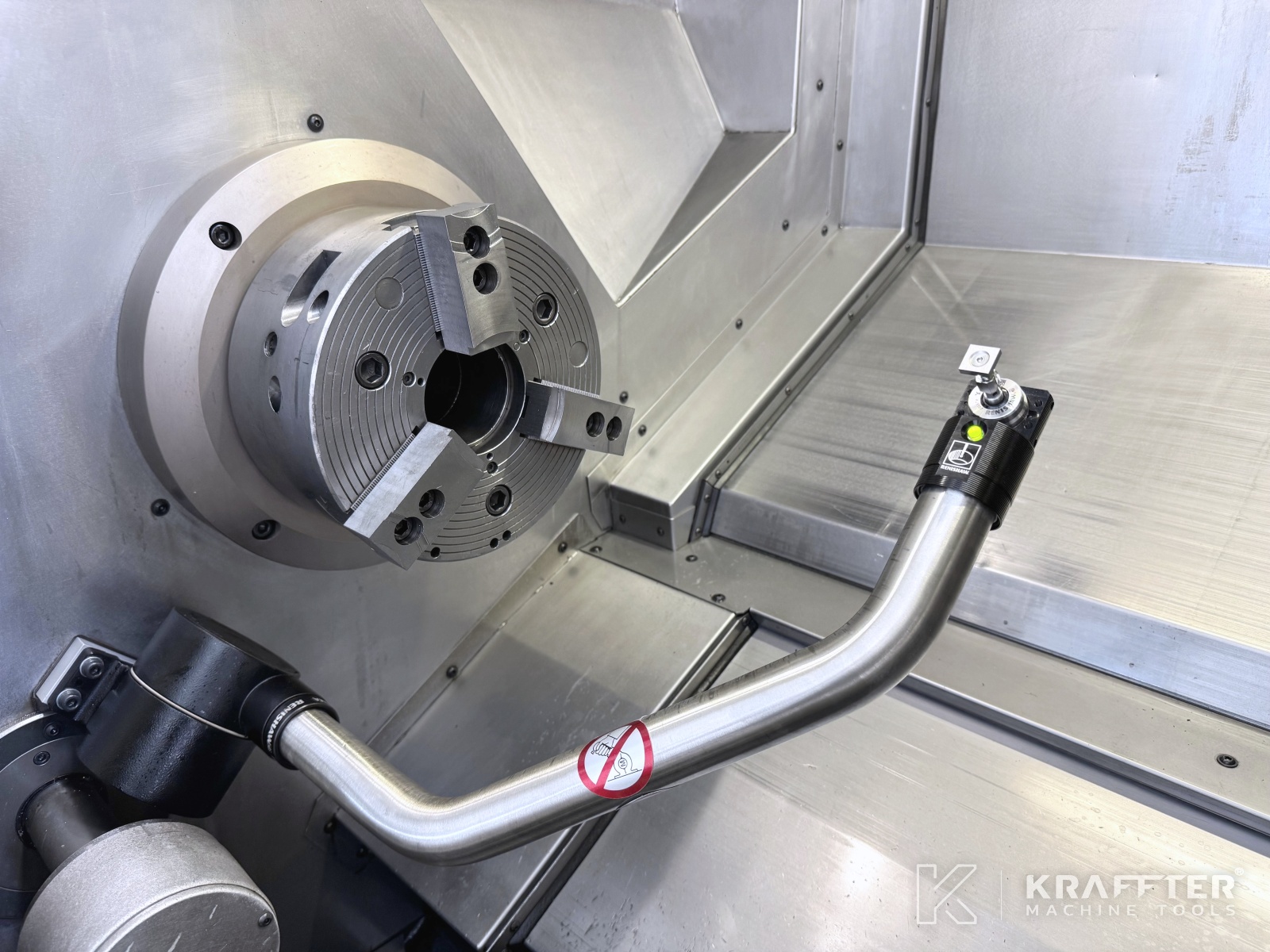

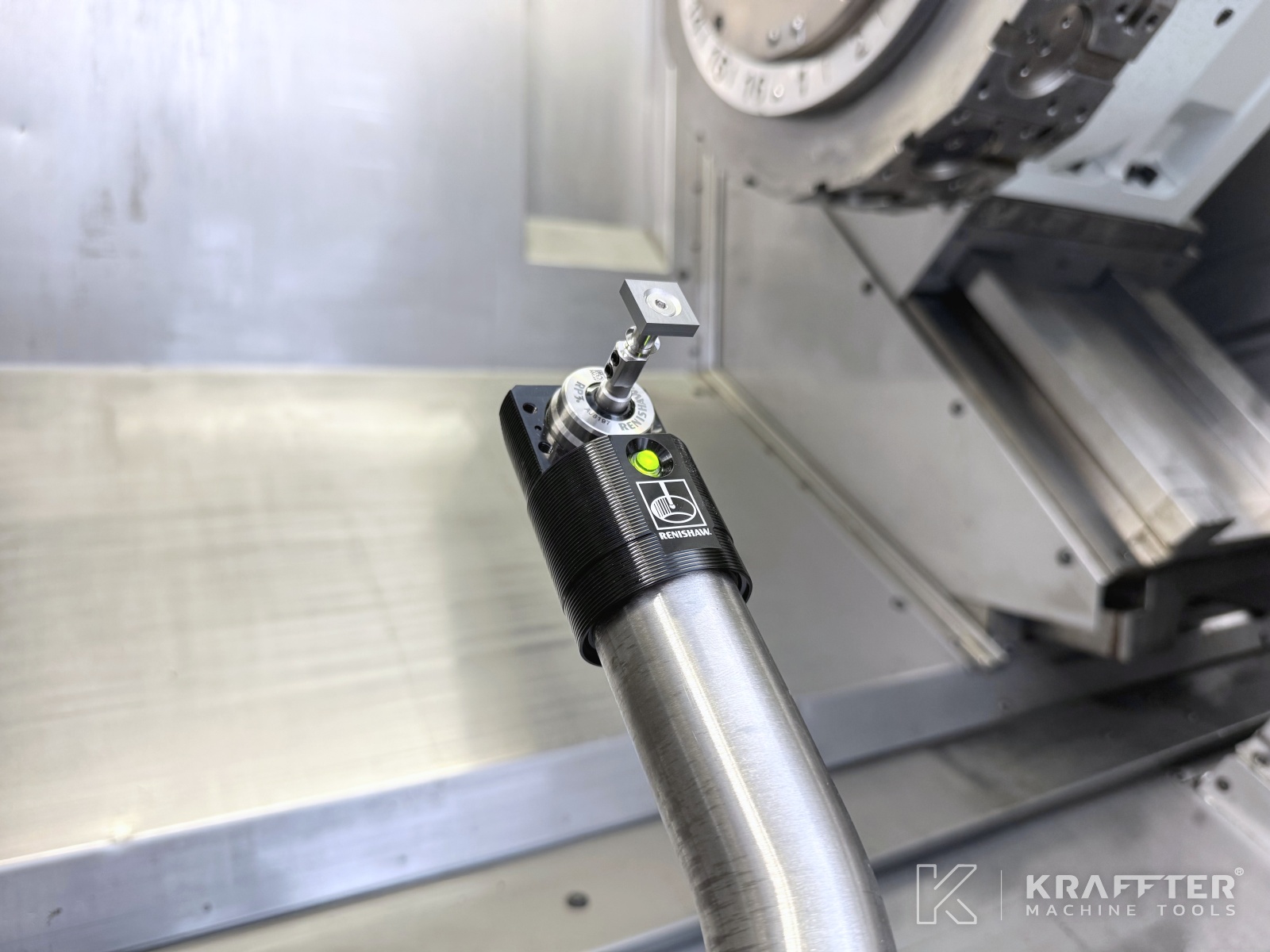

- 1 automatic RENISHAW tool probe

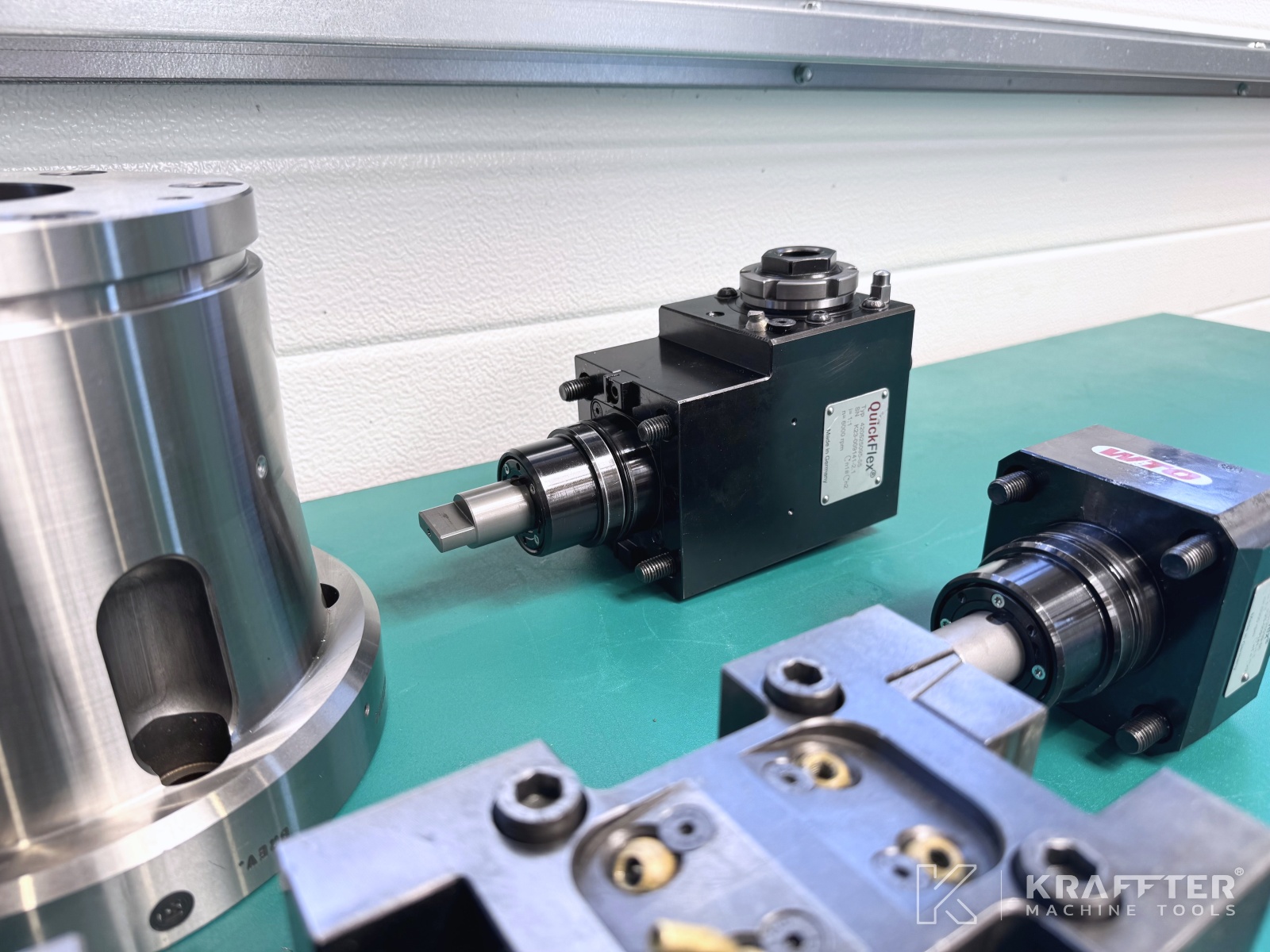

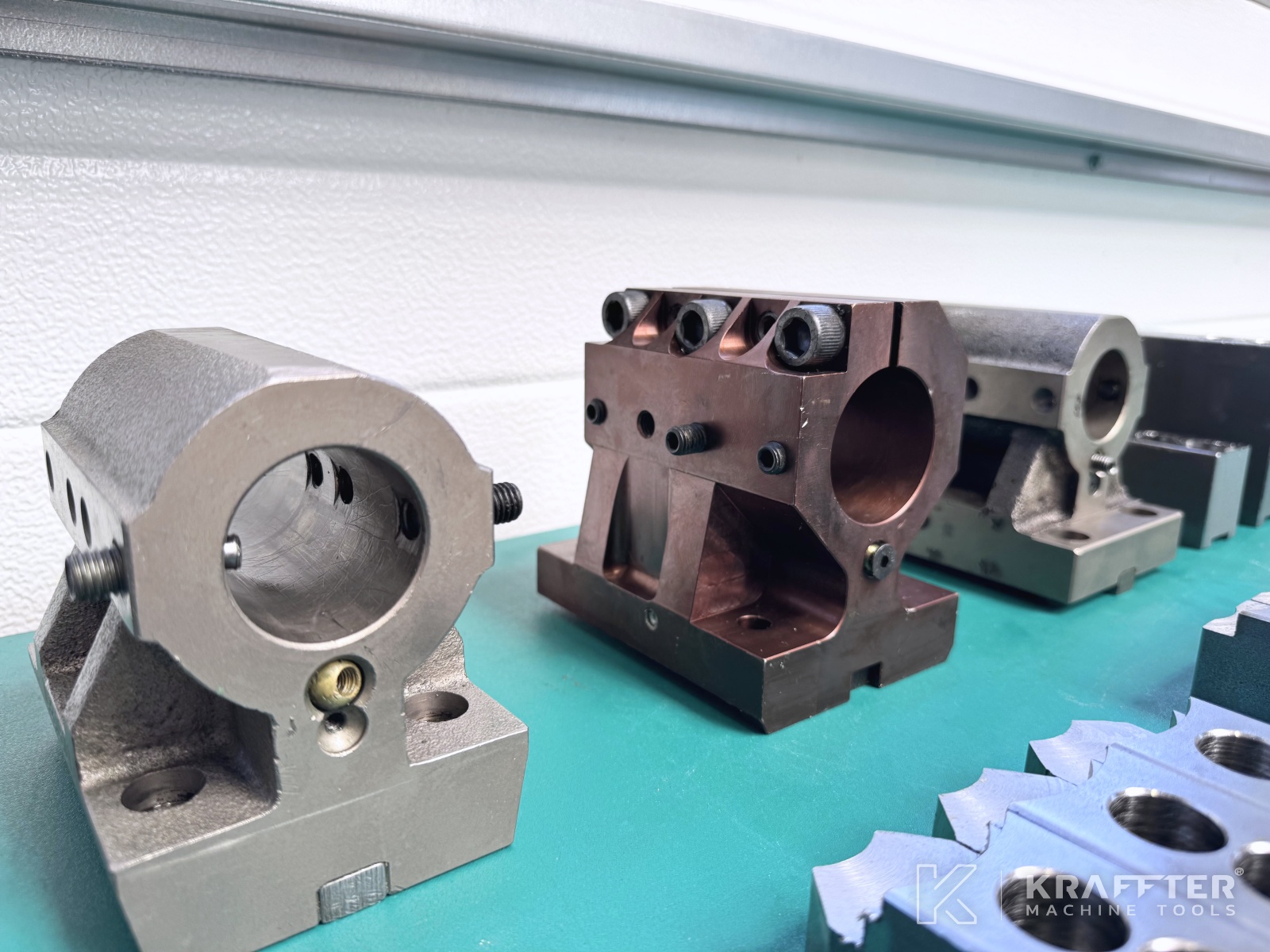

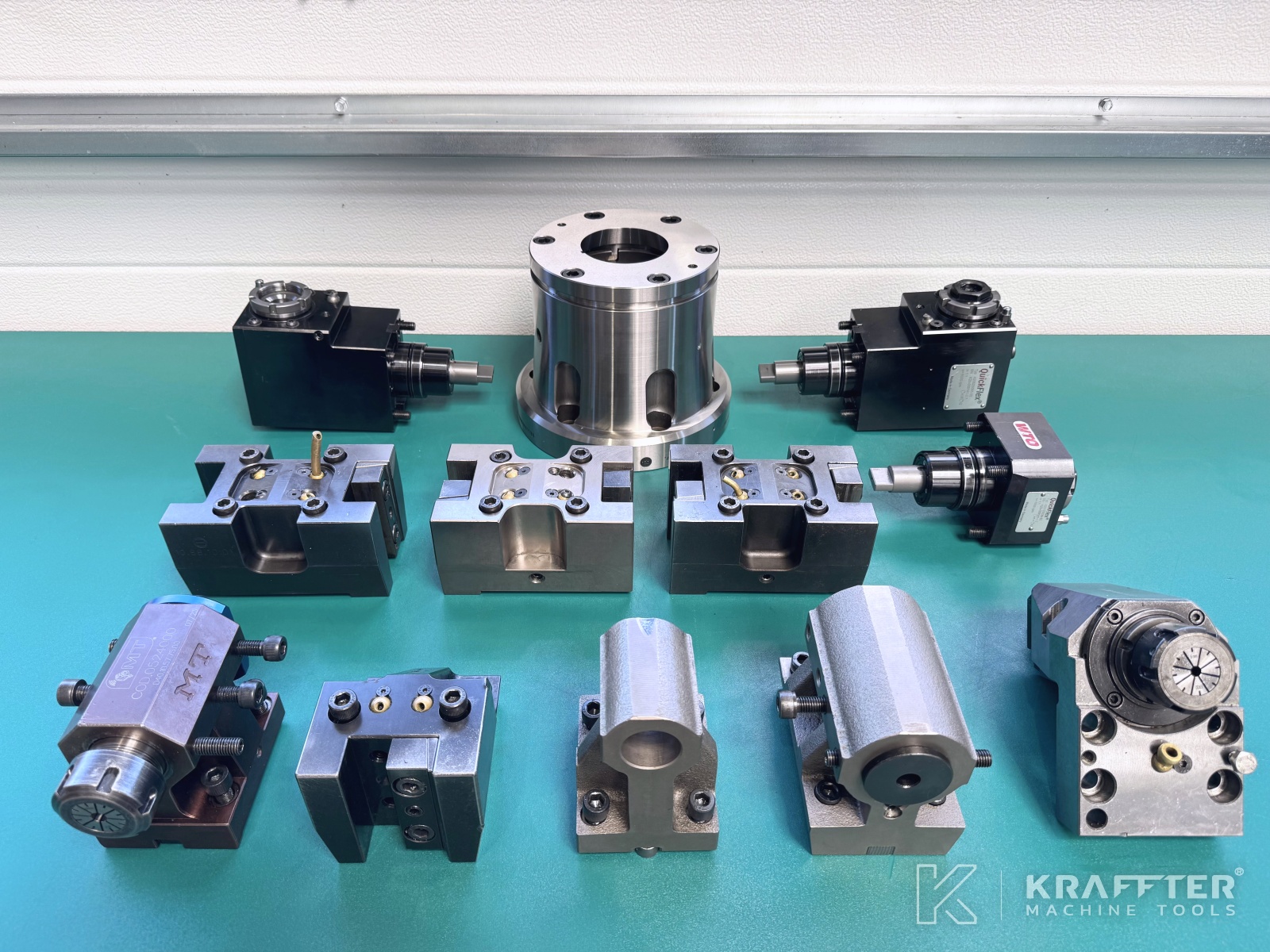

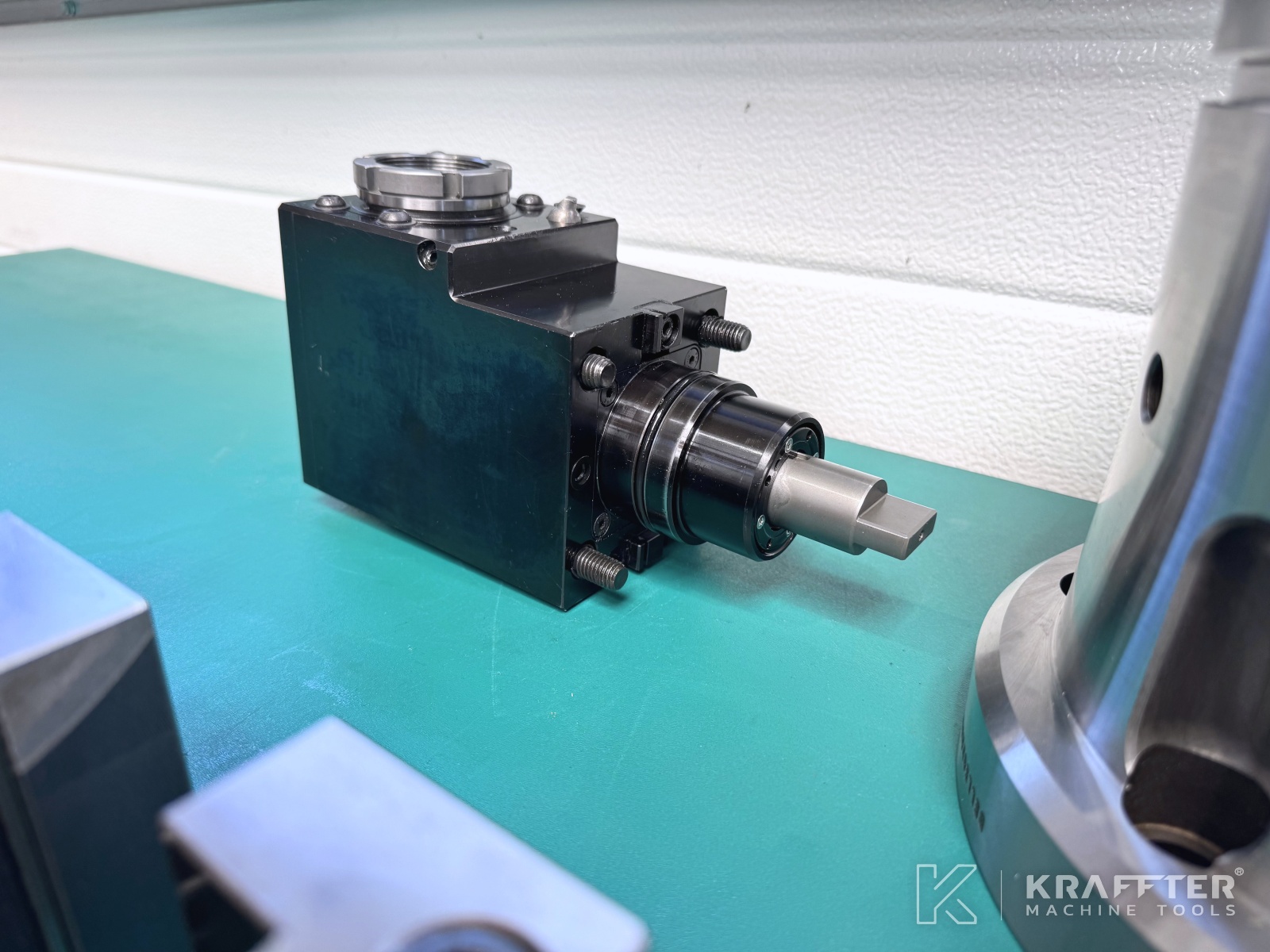

- 2 live axial tool holders
- 1 live radial tool holder
- 11 static tool holders

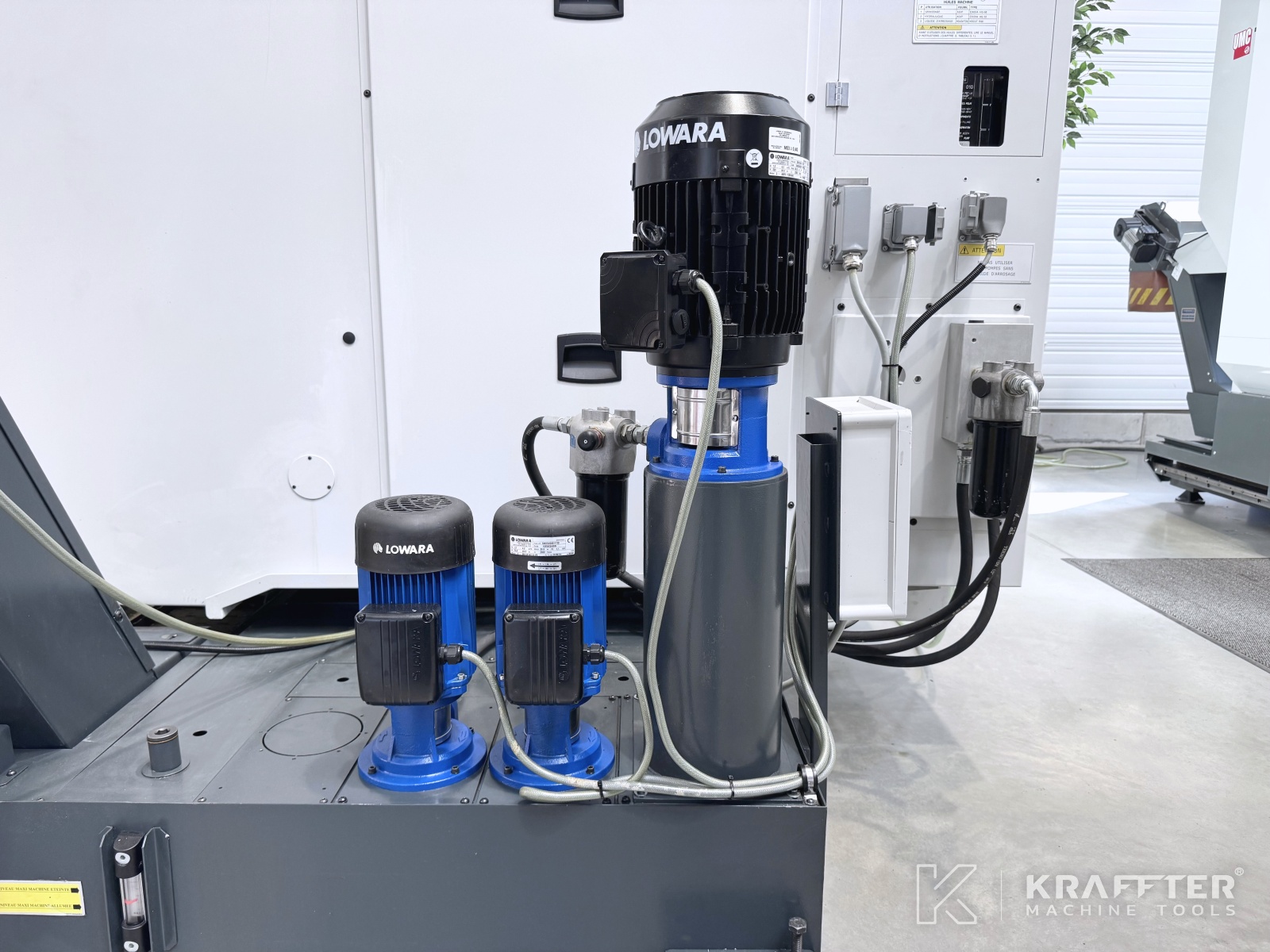

- 1 high-pressure coolant pump (20 bar)

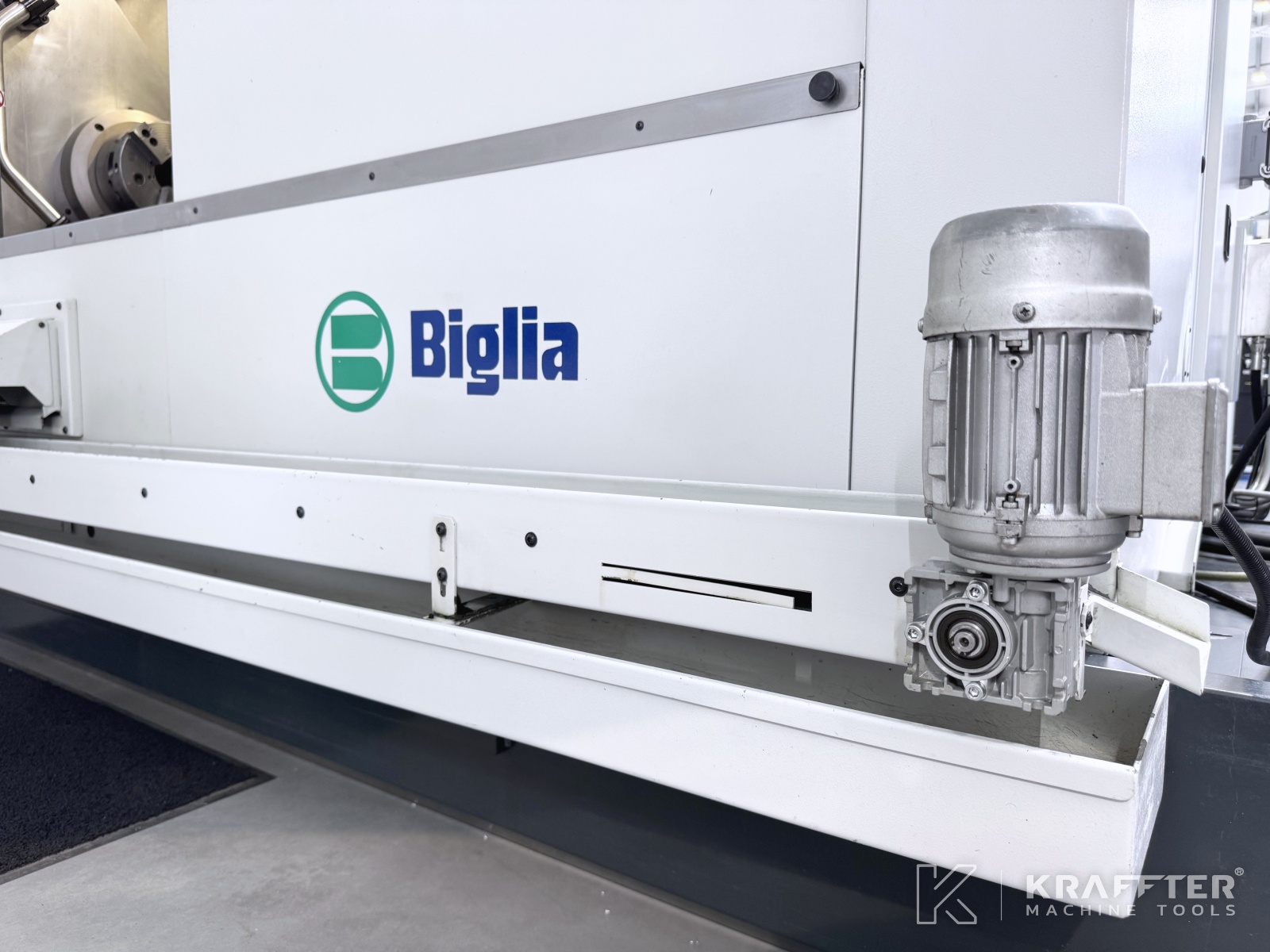

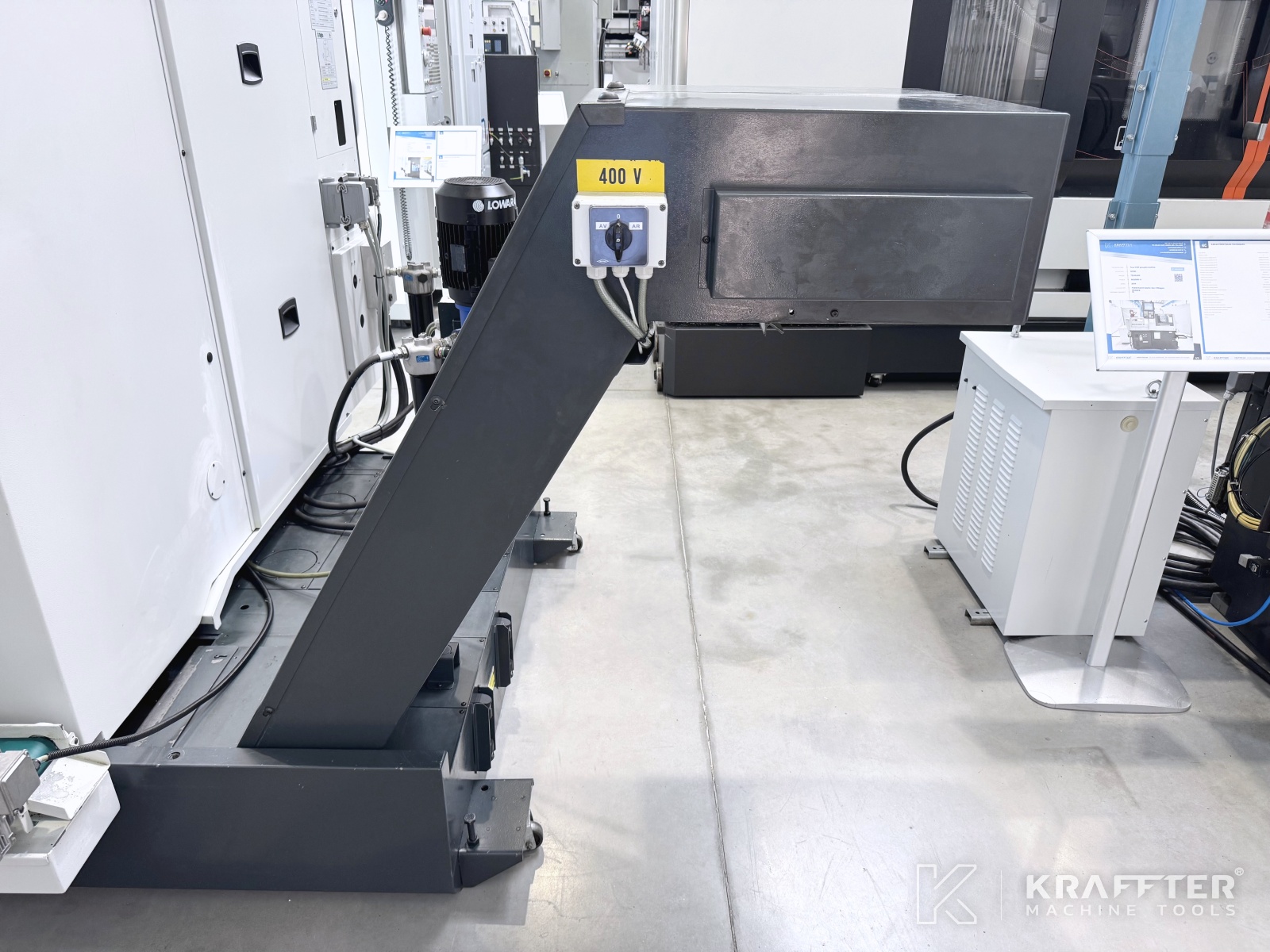

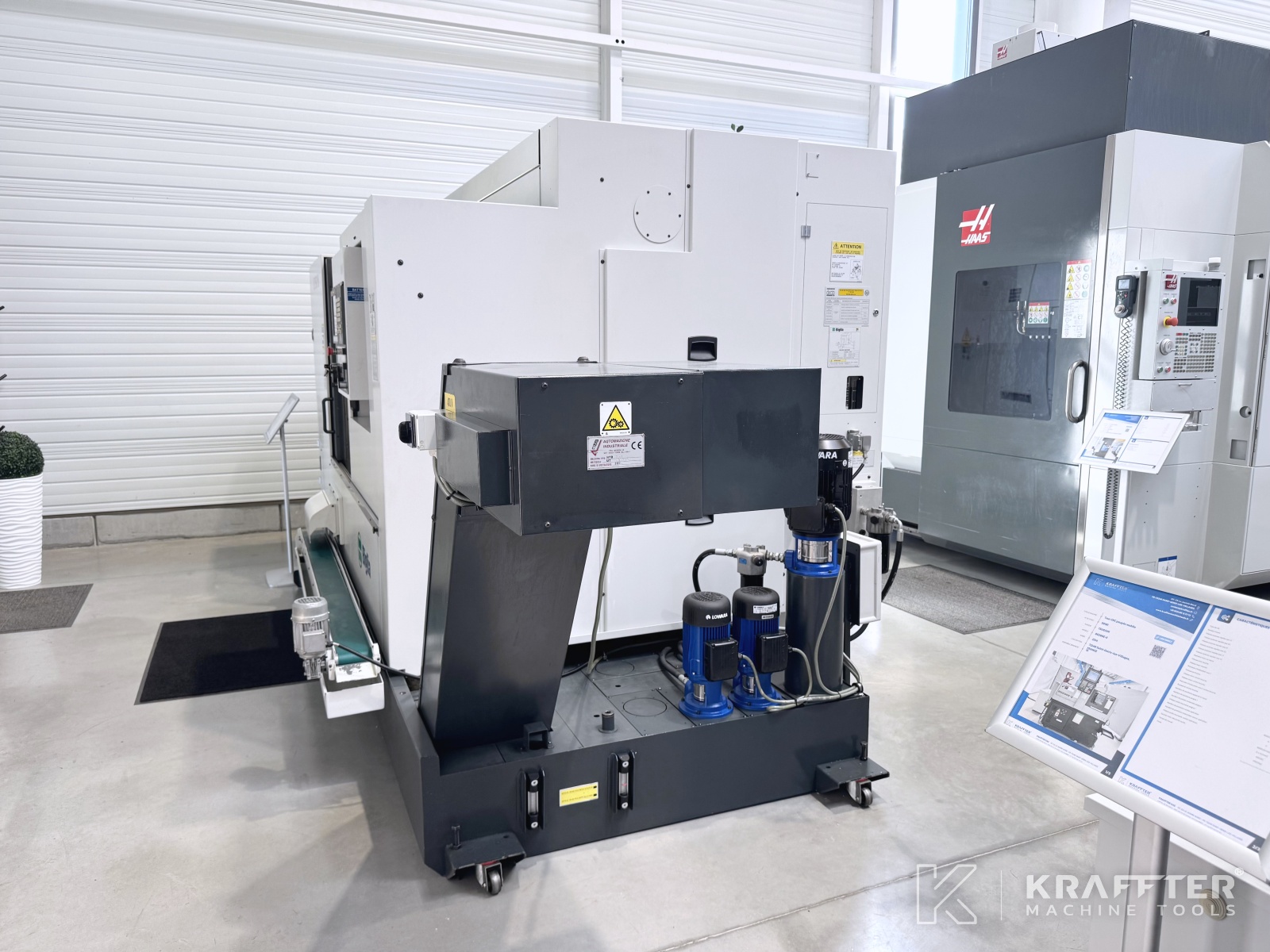

- 1 chip conveyor
- 1 parts catcher
- 1 parts conveyor belt
