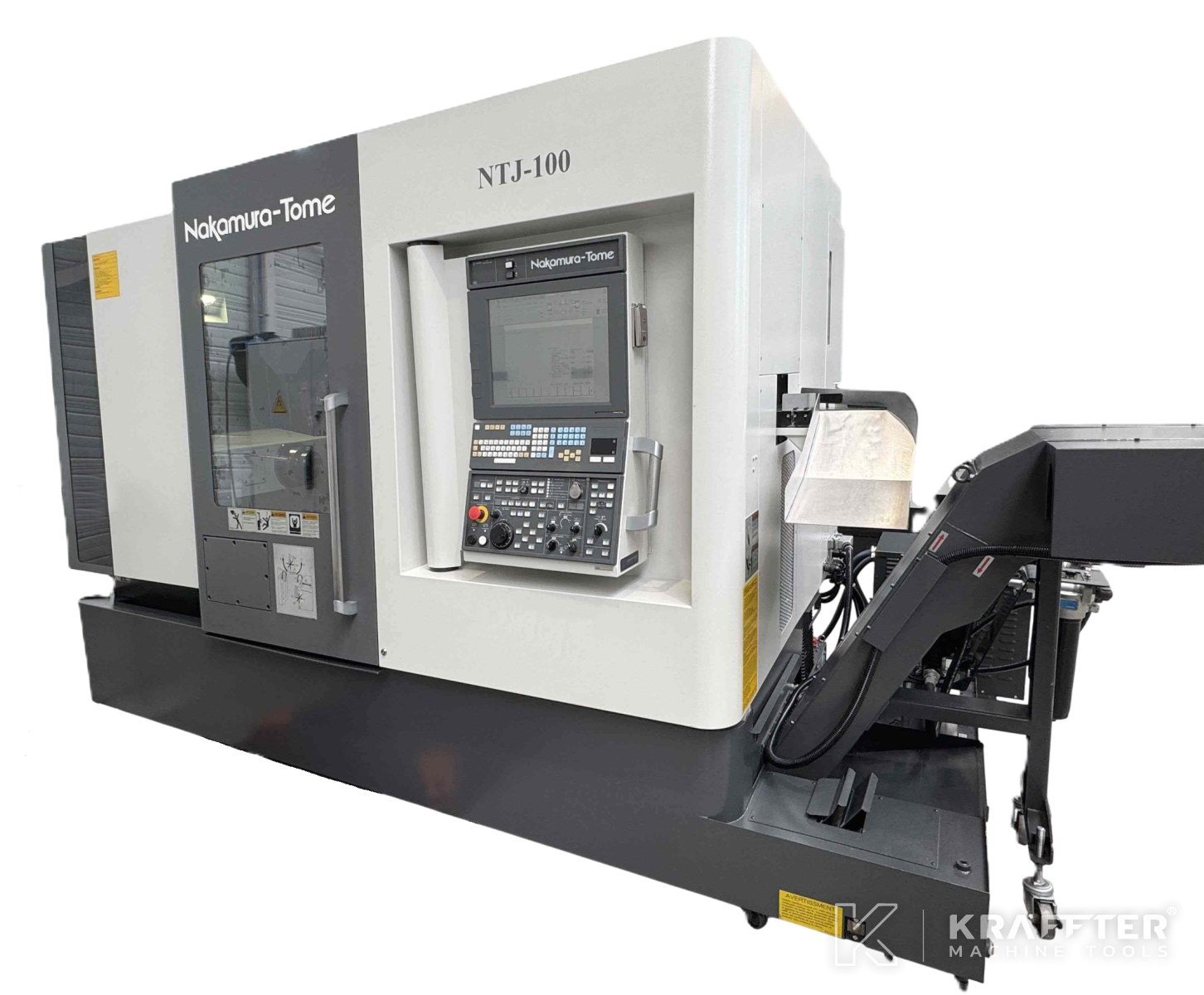

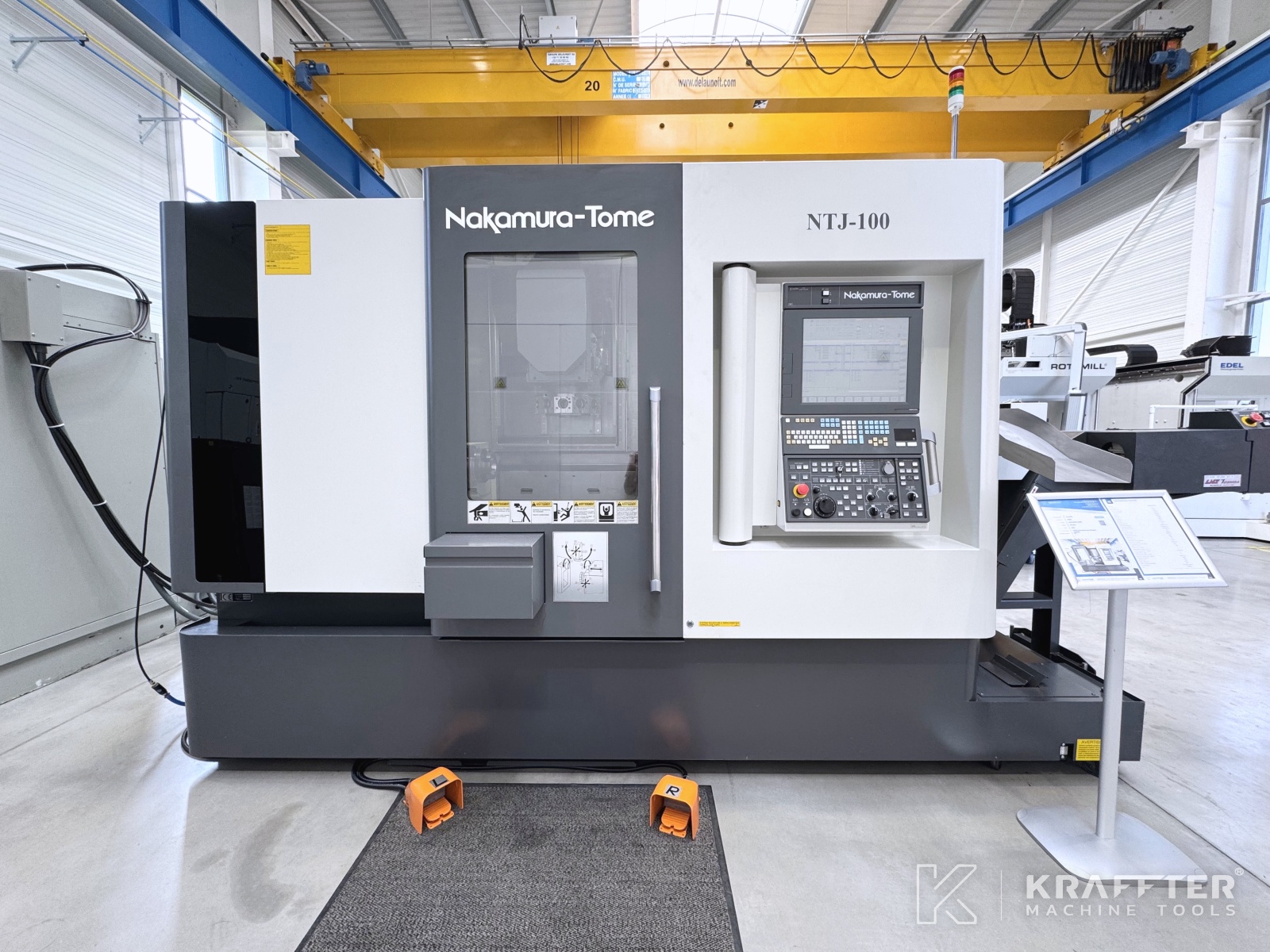

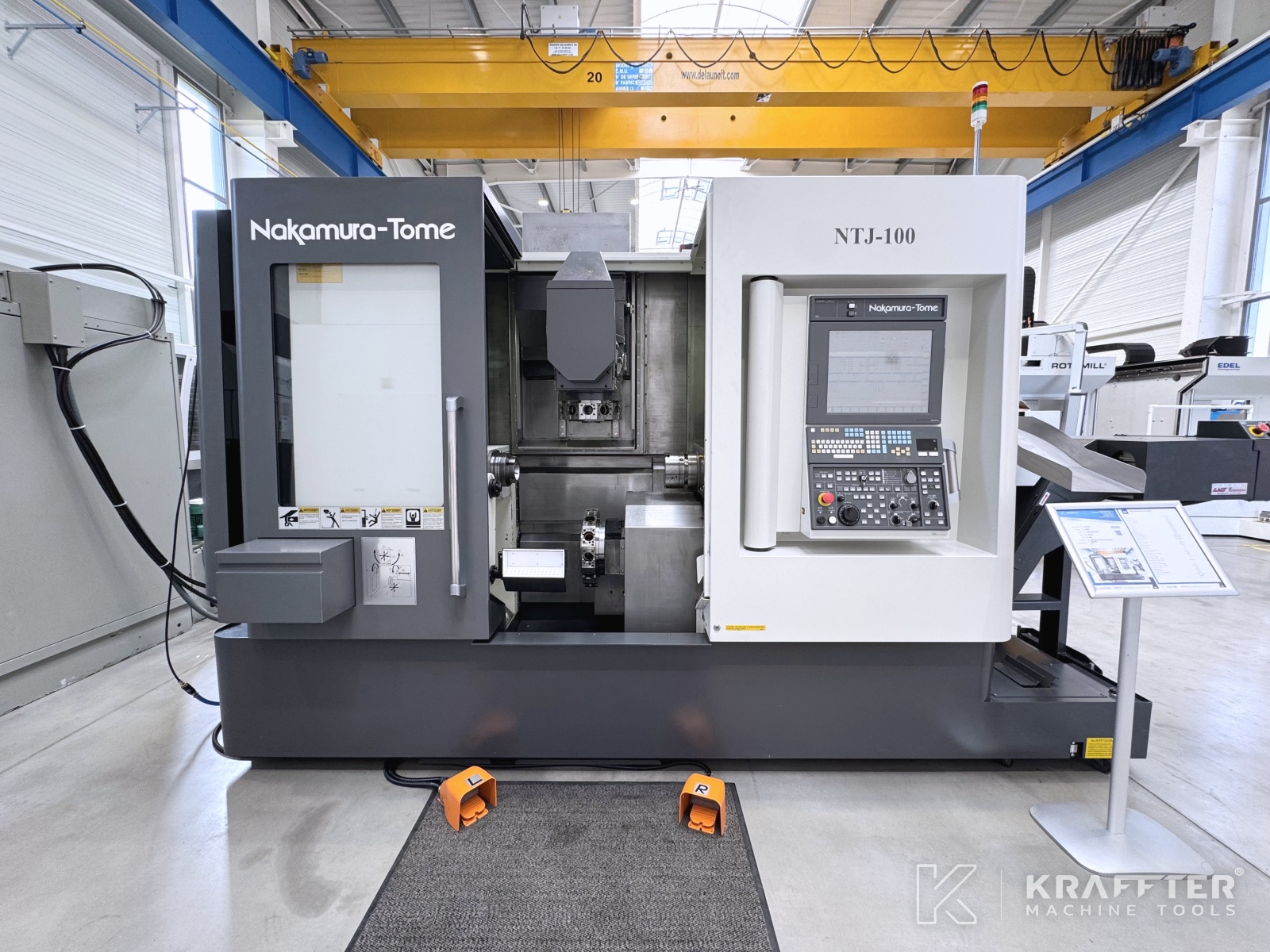

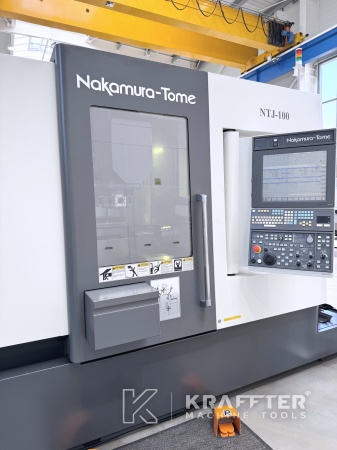

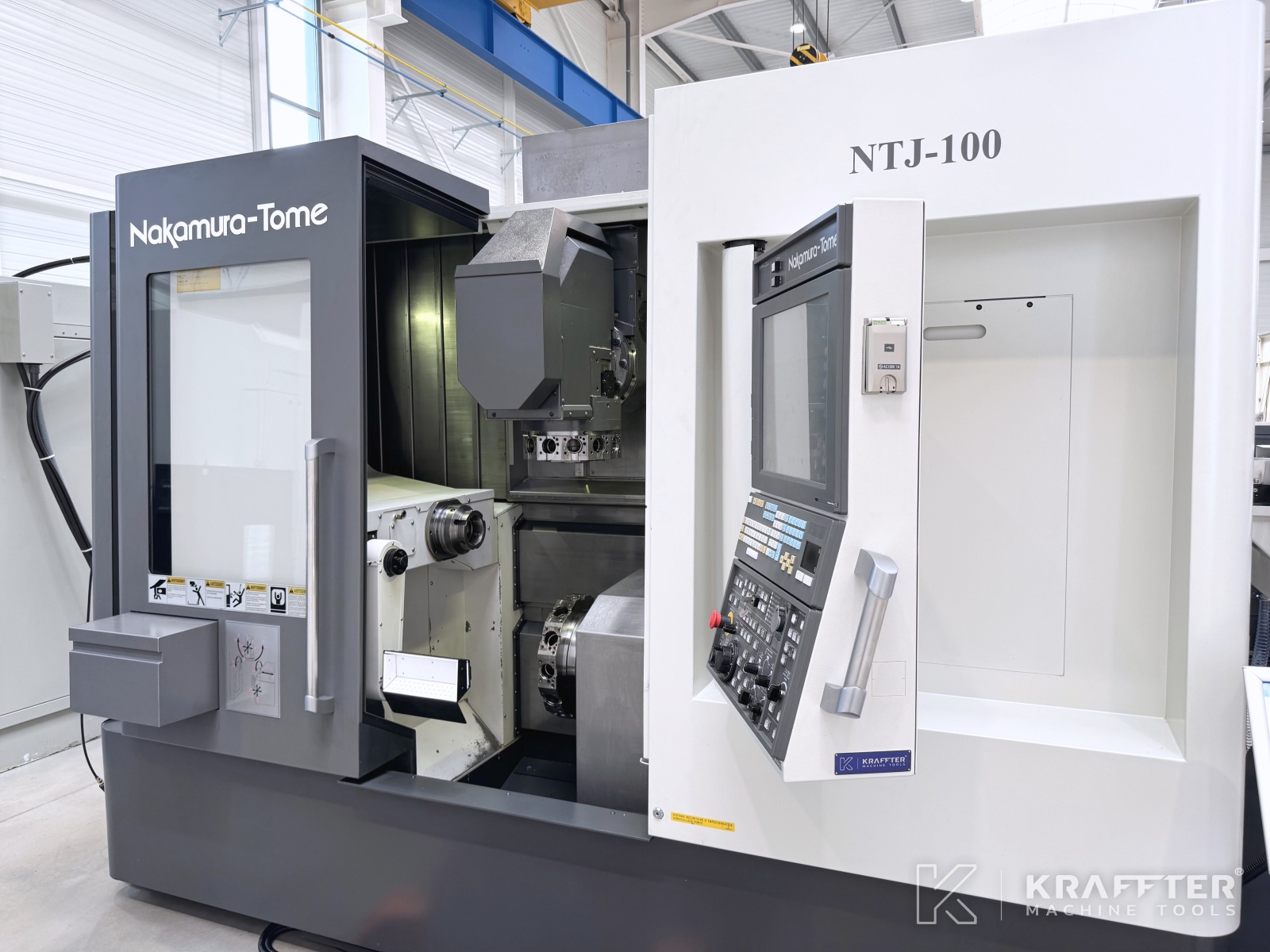

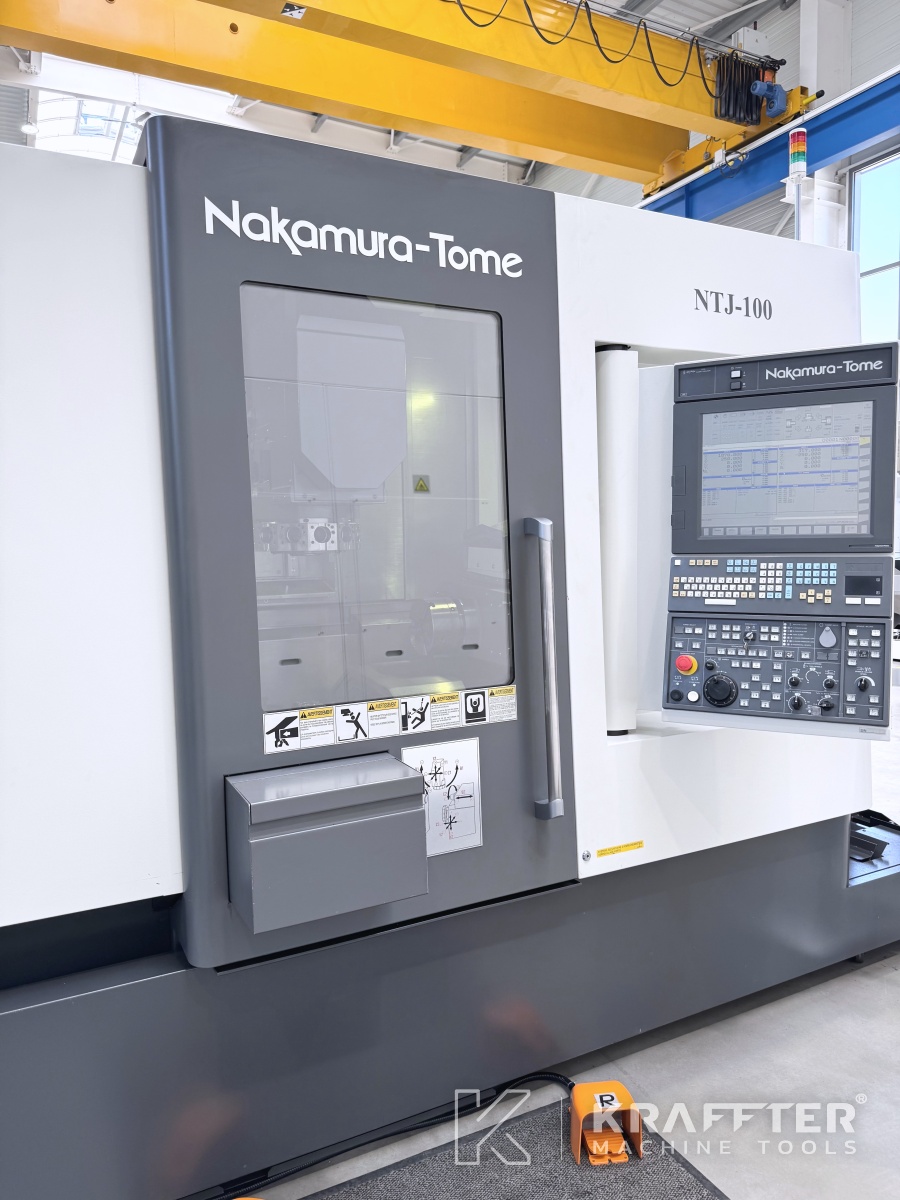

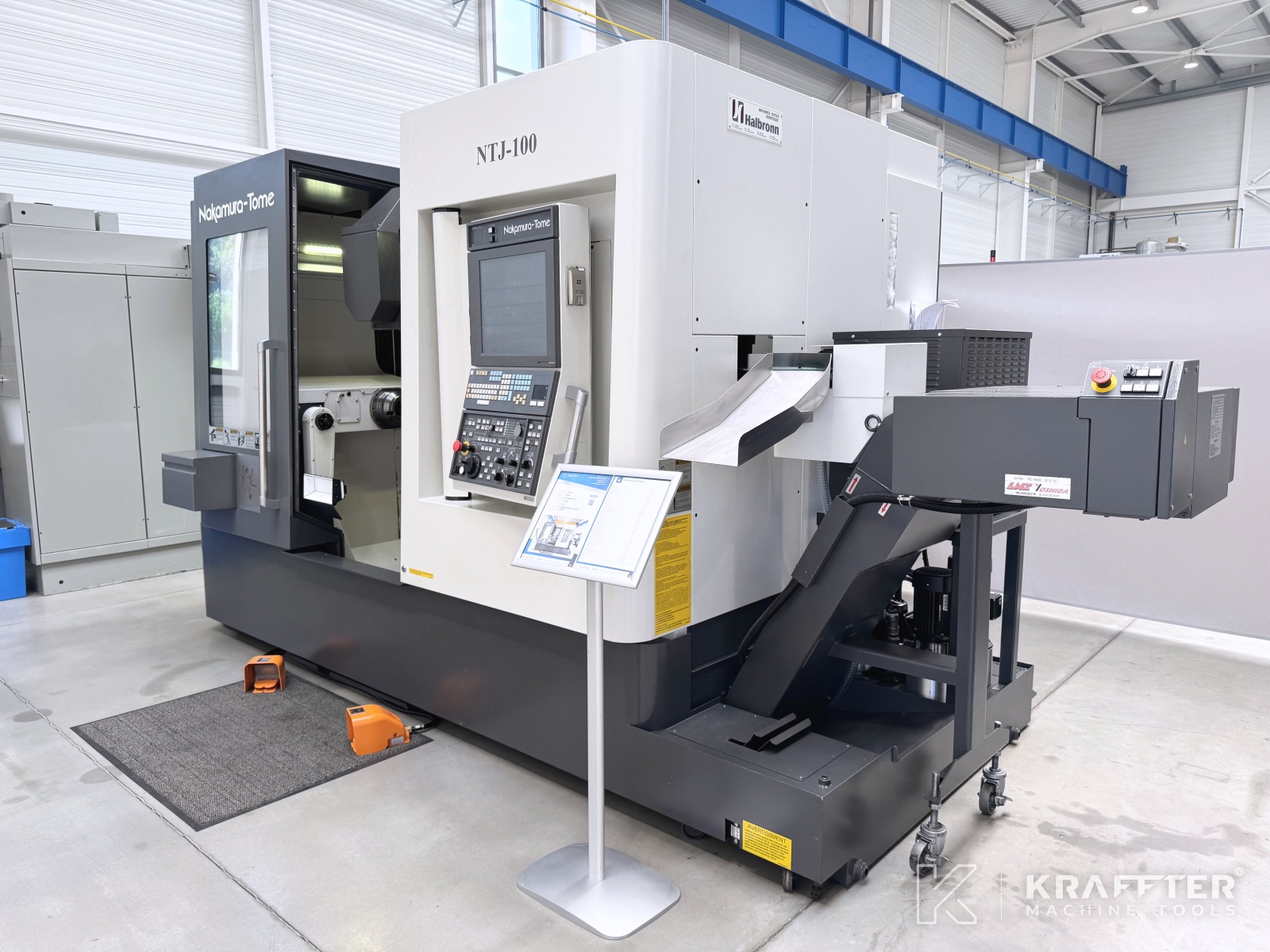

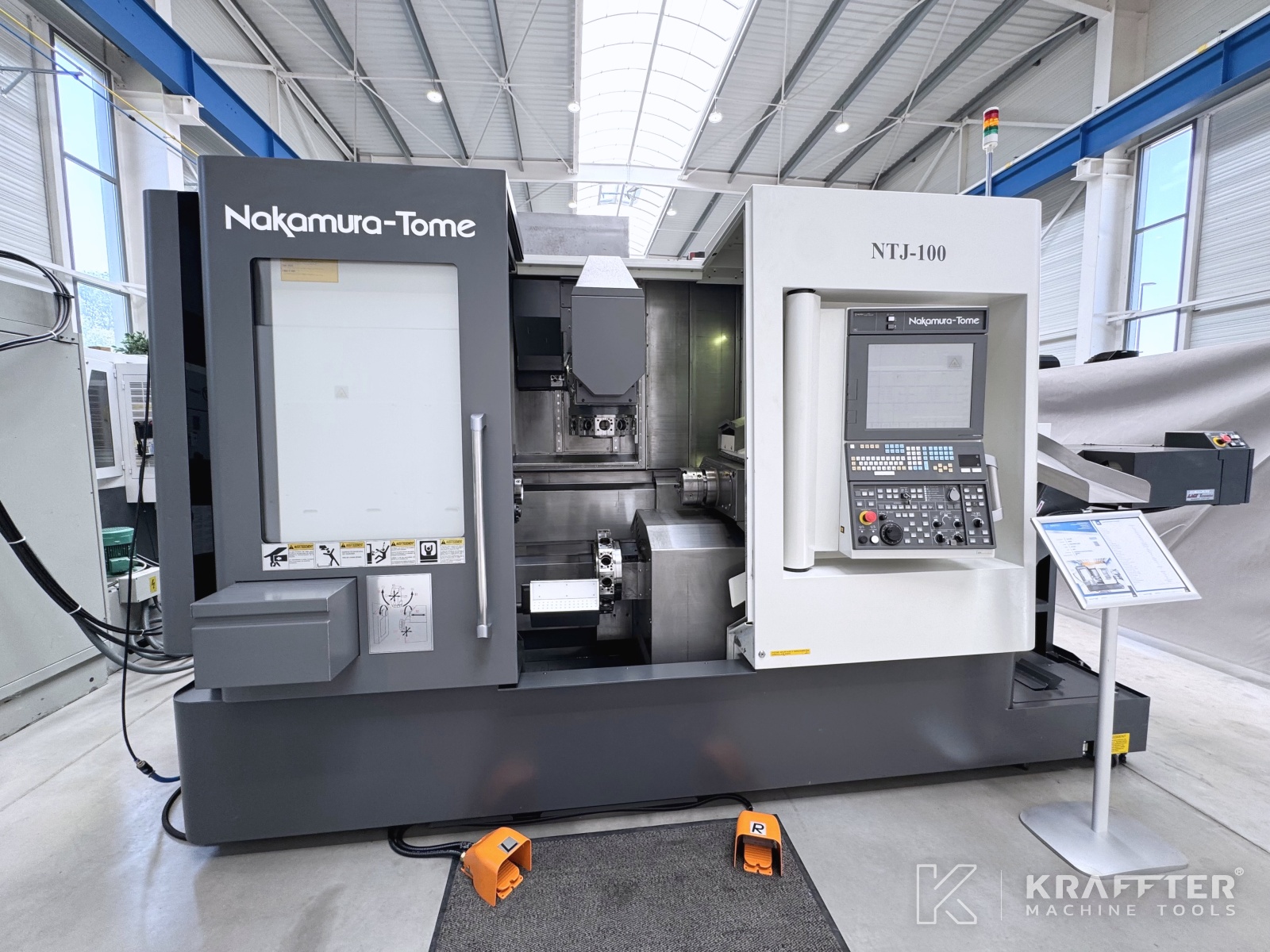

Maschinentyp: CNC Drehmaschine
Hersteller : NAKAMURA TOME
N° de stock: 90190
Modell : NTJ 100
Jahr : 2013
Standort : 73240 Saint-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessieren Sie sich für ein ähnliches Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten

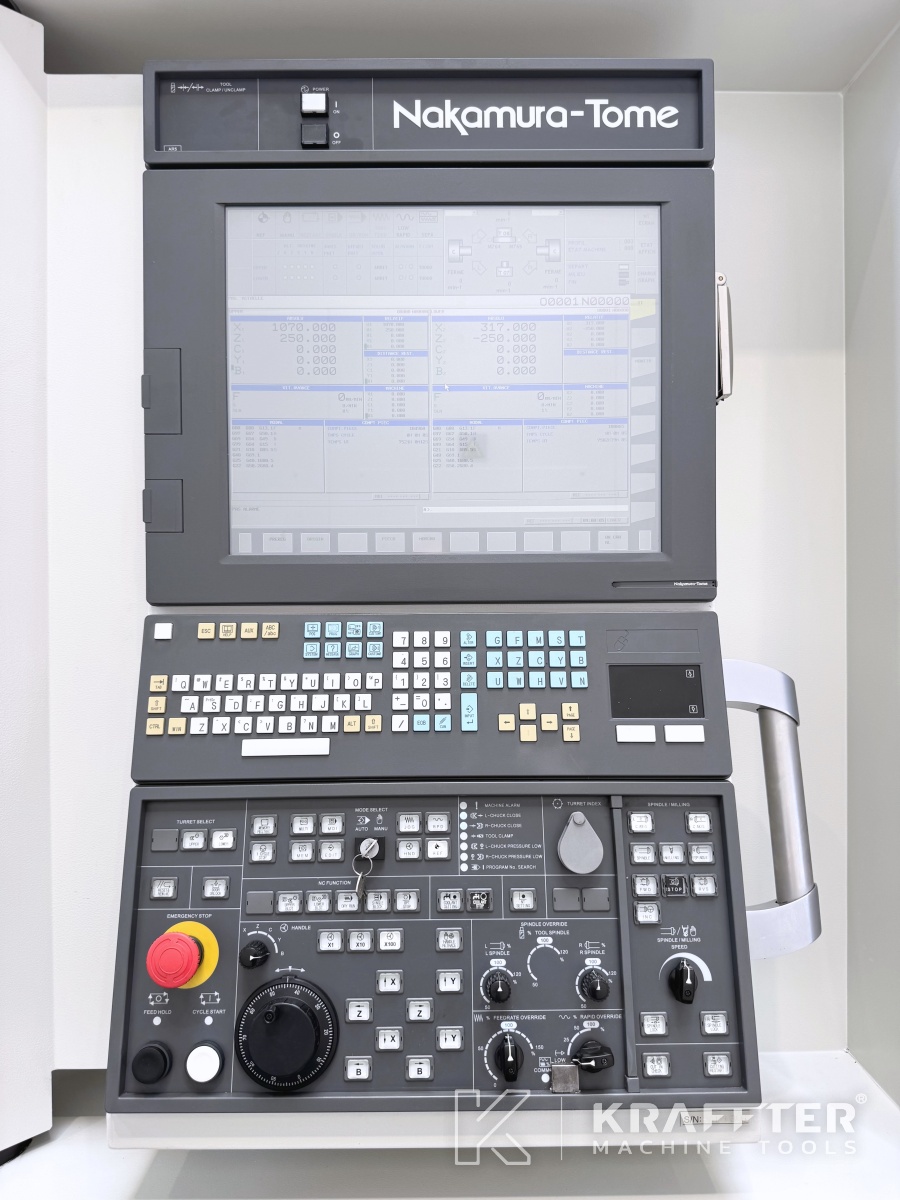

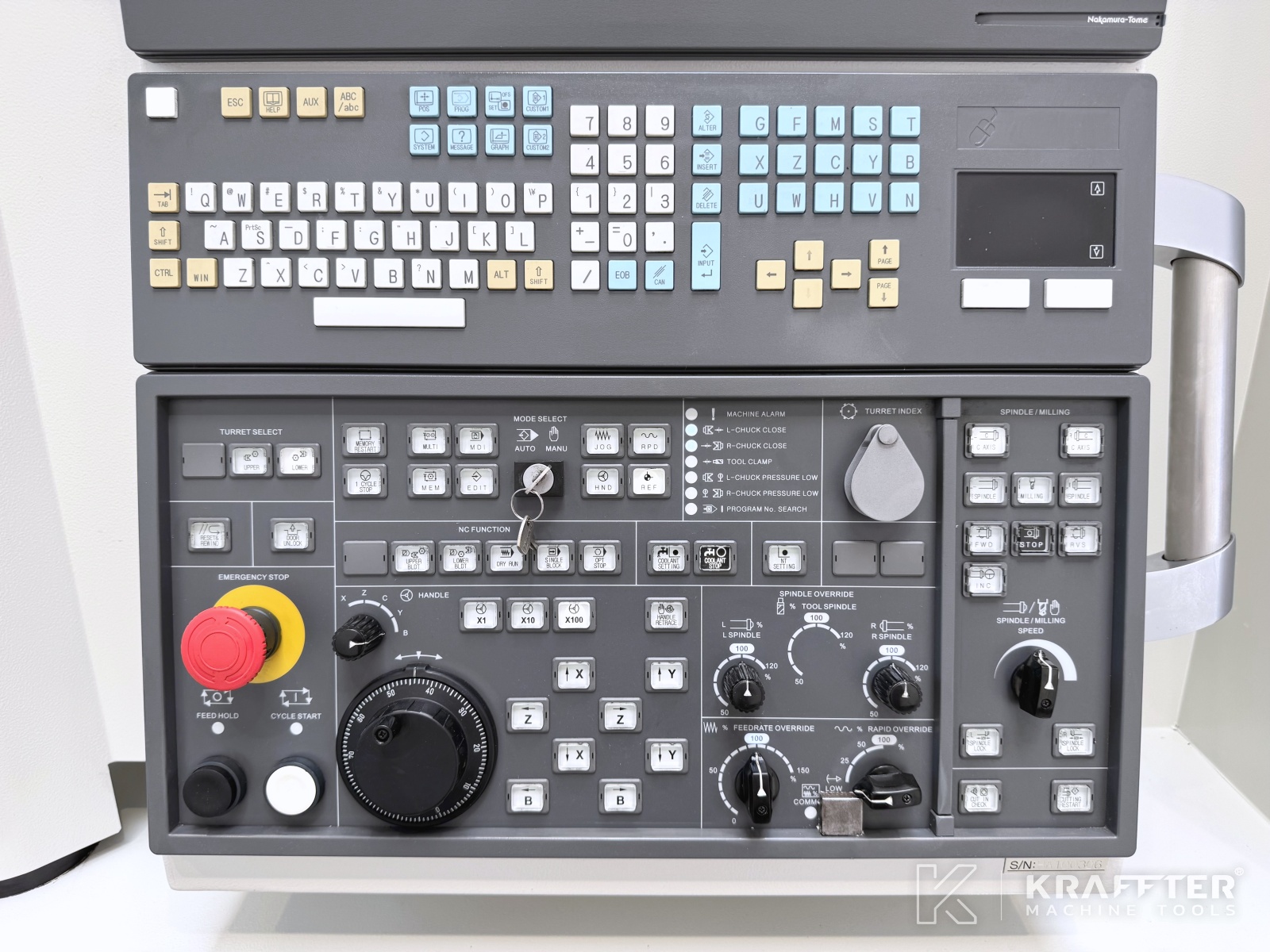

CN-Typ
FANUC 31i-B-NT-IPS
Farb-Touchscreen
19 ["]
Abstand zwischen den Spindeln
910 [mm]
Max. Drehdurchmesser
175 [mm]
Max. Bearbeitungslänge
678 [mm]

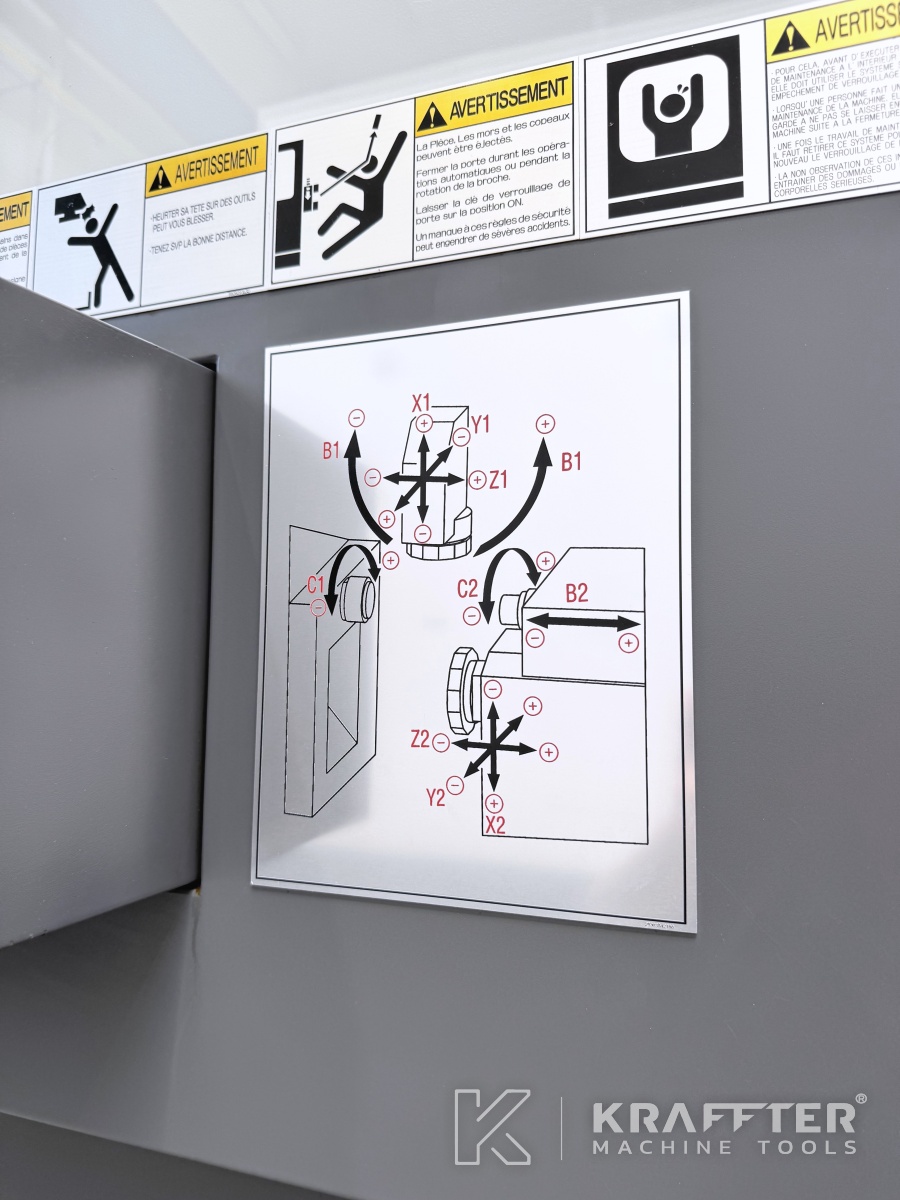

Verfahrweg der Z1-Achse
1040 [mm]
Verfahrweg der X1-Achse
330 [mm]
Verfahrweg der Y1-Achse
+/- 40 [mm]
Verfahrweg der Z2-Achse
678 [mm]
Verfahrweg der X2-Achse
127.5 [mm]
Verfahrweg der Y2-Achse
+/- 32.5 [mm]
Winkelverfahrweg der B-Achse
182 [°]
Schnellvorschubgeschwindigkeit X-Achse
20000 [mm/min]
Schnellvorschubgeschwindigkeit Z-Achse
40000 [mm/min]
Schnellvorschubgeschwindigkeit Y-Achse
6000 [mm/min]
Spindelnase
A2-6"
Max. Stangendurchmesser
65 [mm]
Max. Spindeldrehzahl
4500 [U/min]
Indexierungsgenauigkeit C-Achse
0.001 [°]
Spindelleistung
11 [kW]
Nase der Gegenspindel
A2-5"
Max. Stangendurchmesser an Gegenspindel
42 [mm]
Max. Drehzahl der Gegenspindel
5000 [U/min]
Indexierungsgenauigkeit C-Achse Gegenspindel
0.001 [°]
Leistung Gegenspindel
7.5 [kW]

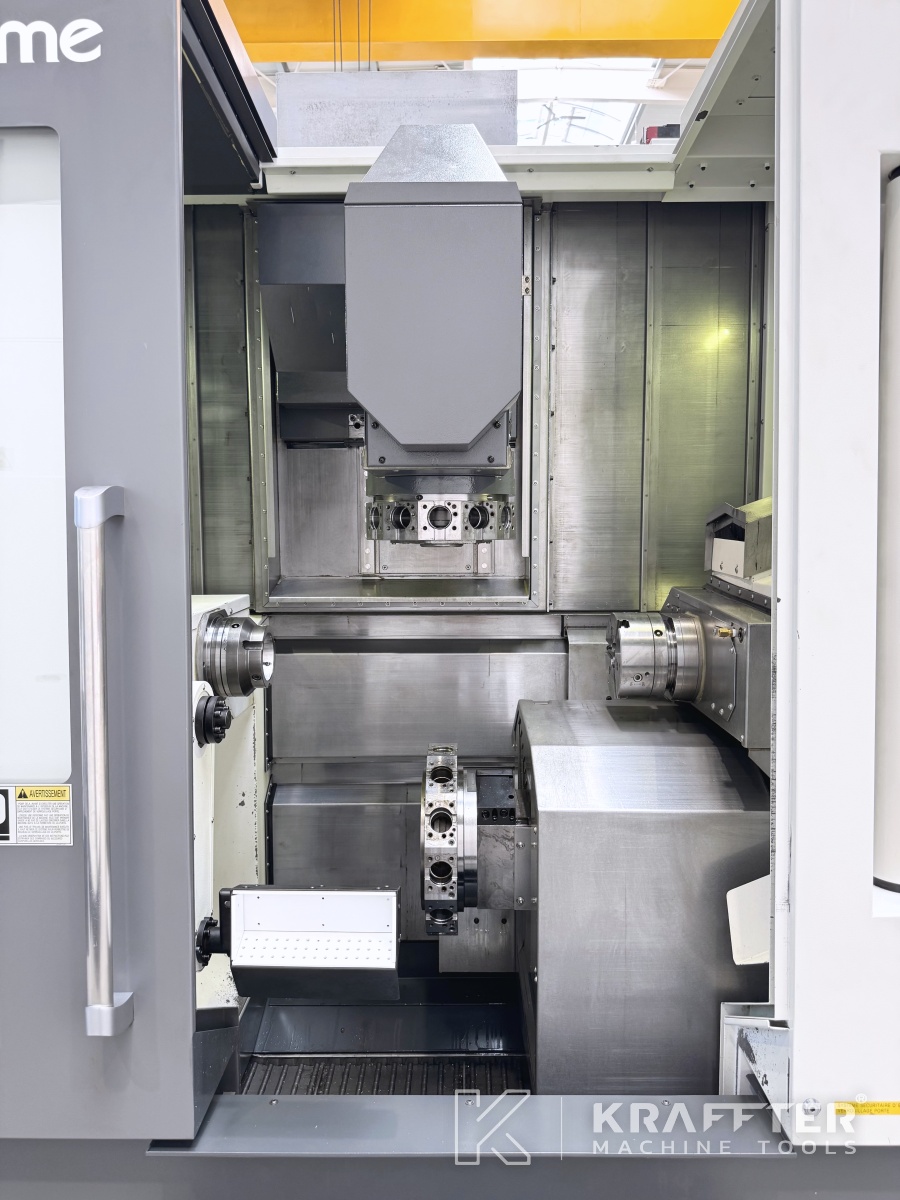

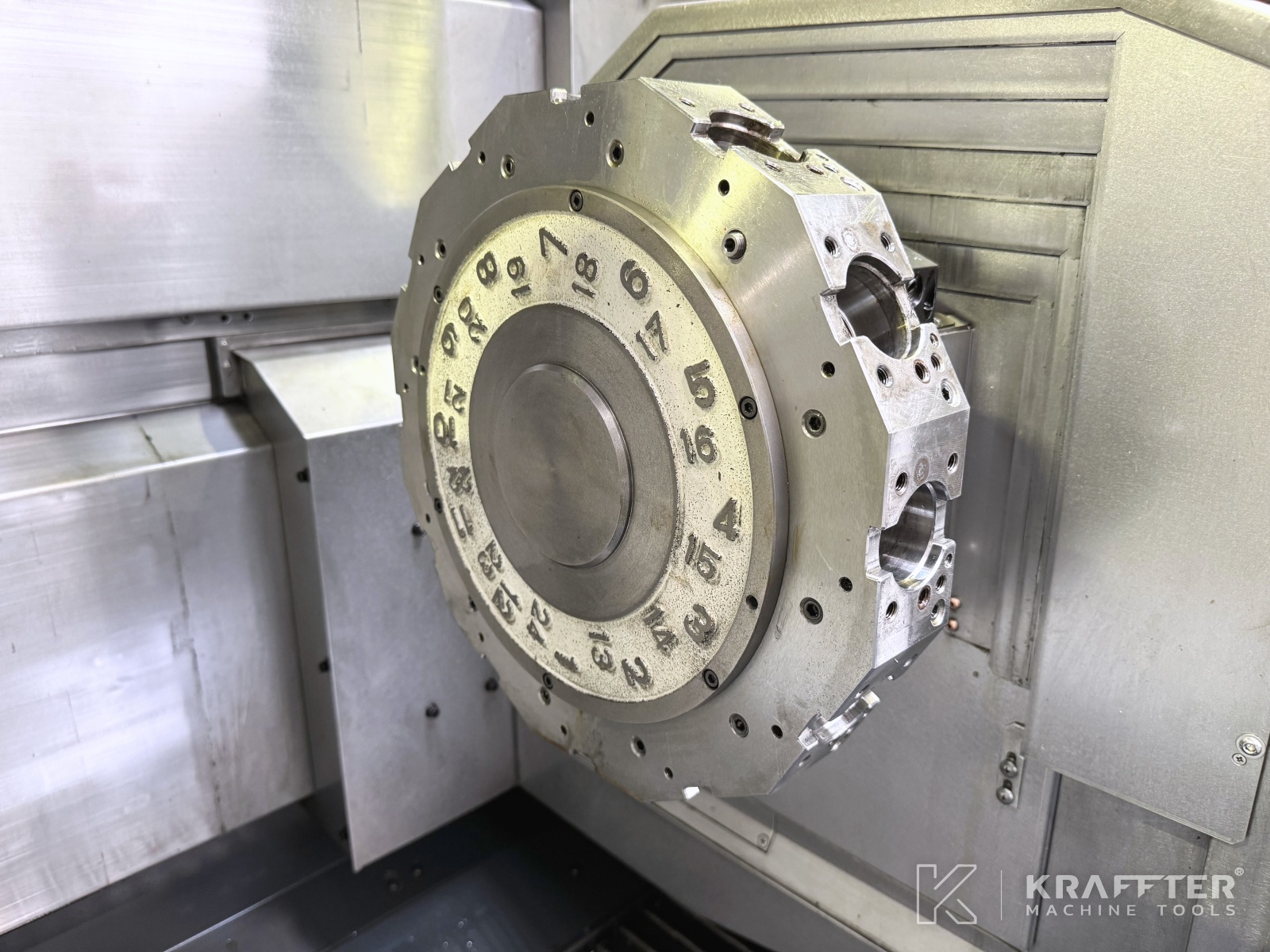

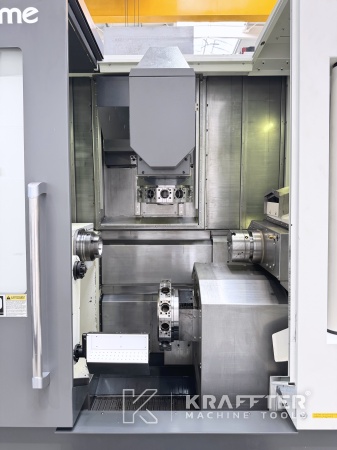

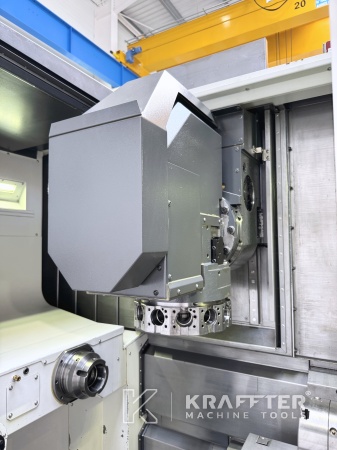

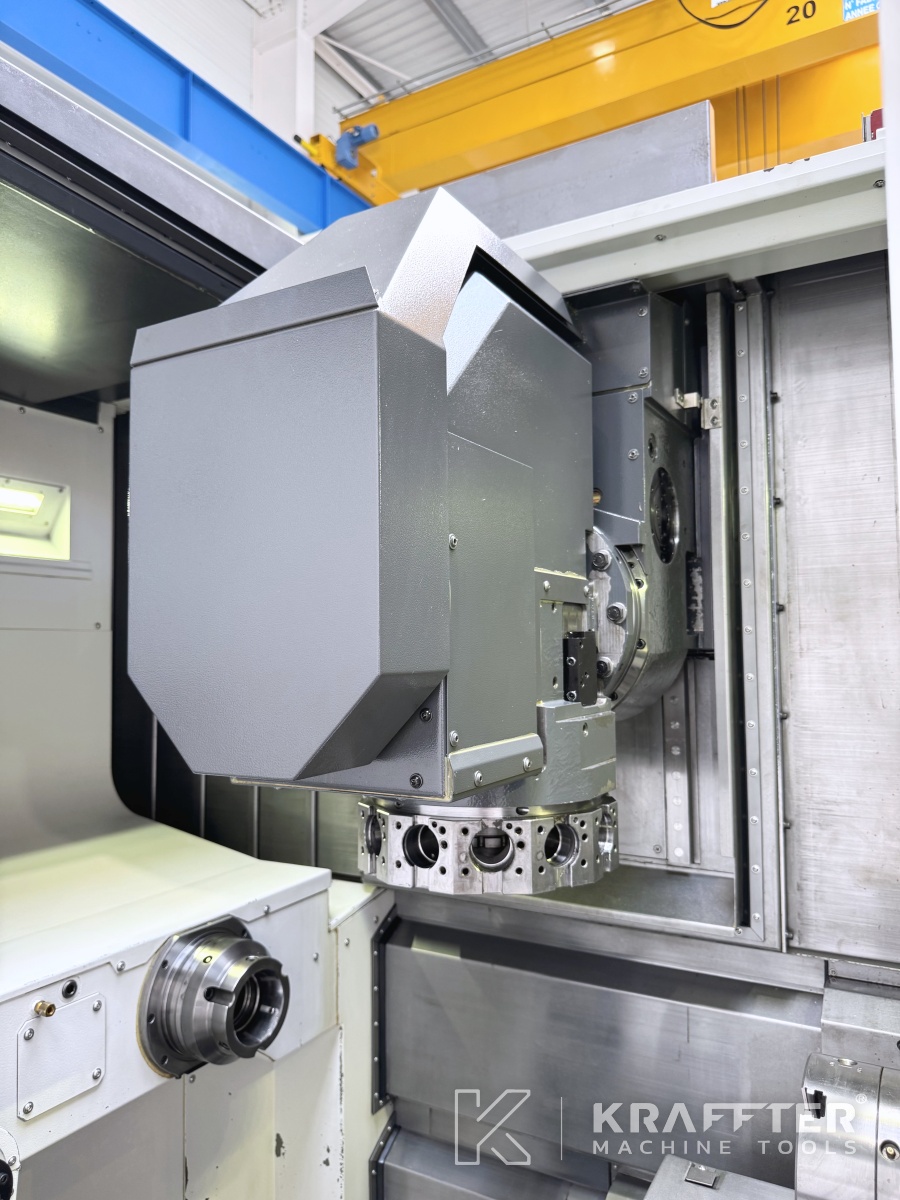

Anzahl der Werkzeugstationen – Revolver 1
24
Anzahl der angetriebenen Werkzeugstationen – Revolver 1
12
Max. Drehzahl der angetriebenen Werkzeuge – Revolver 1
6000 [U/min]
Anzahl der Werkzeugstationen – Revolver 2
24
Anzahl der angetriebenen Werkzeugstationen – Revolver 2
12
Max. Drehzahl der angetriebenen Werkzeuge – Revolver 2
6000 [U/min]
Leistung der angetriebenen Werkzeuge
7.1 [kW]
Installierte Leistung
77 [kVA]
Versorgungsspannung
400 [V]
Anzahl der Betriebsstunden
7521 [h]
Maschinenabmessungen
3799 x 2100 x 2565 [mm]
Gewicht
10000 [kg]
Die technischen Merkmale dienen ausschließlich zur unverbindlichen Information. Die Beschreibung wurde möglicherweise automatisch übersetzt.
Zusätzliche Informationen

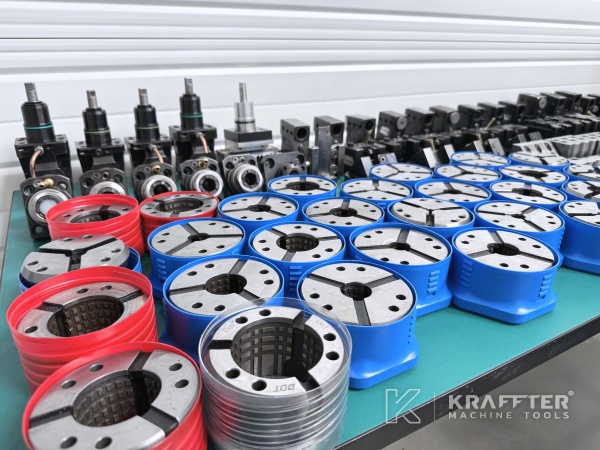

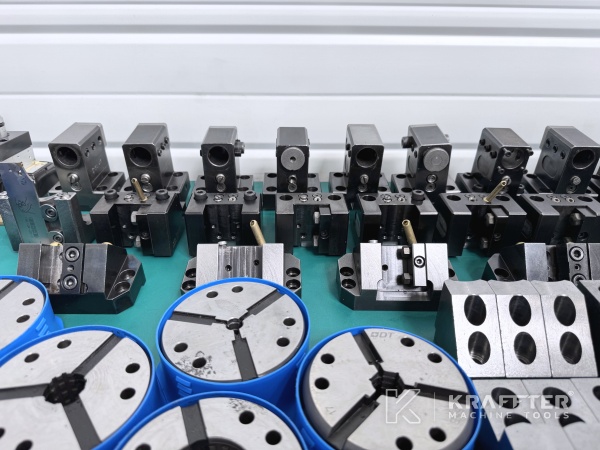

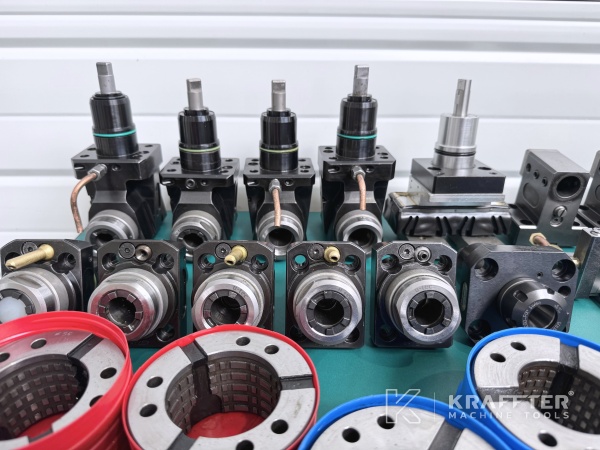

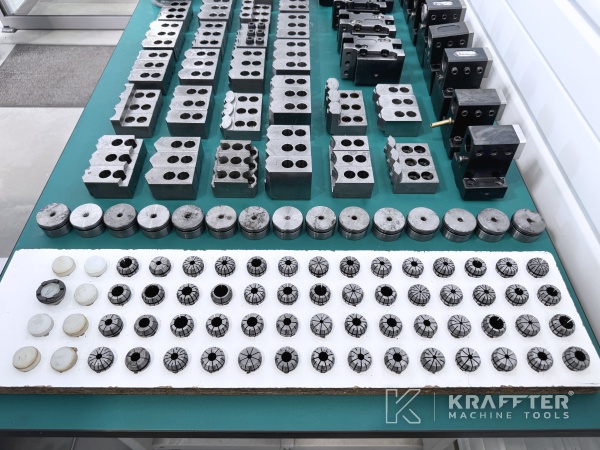

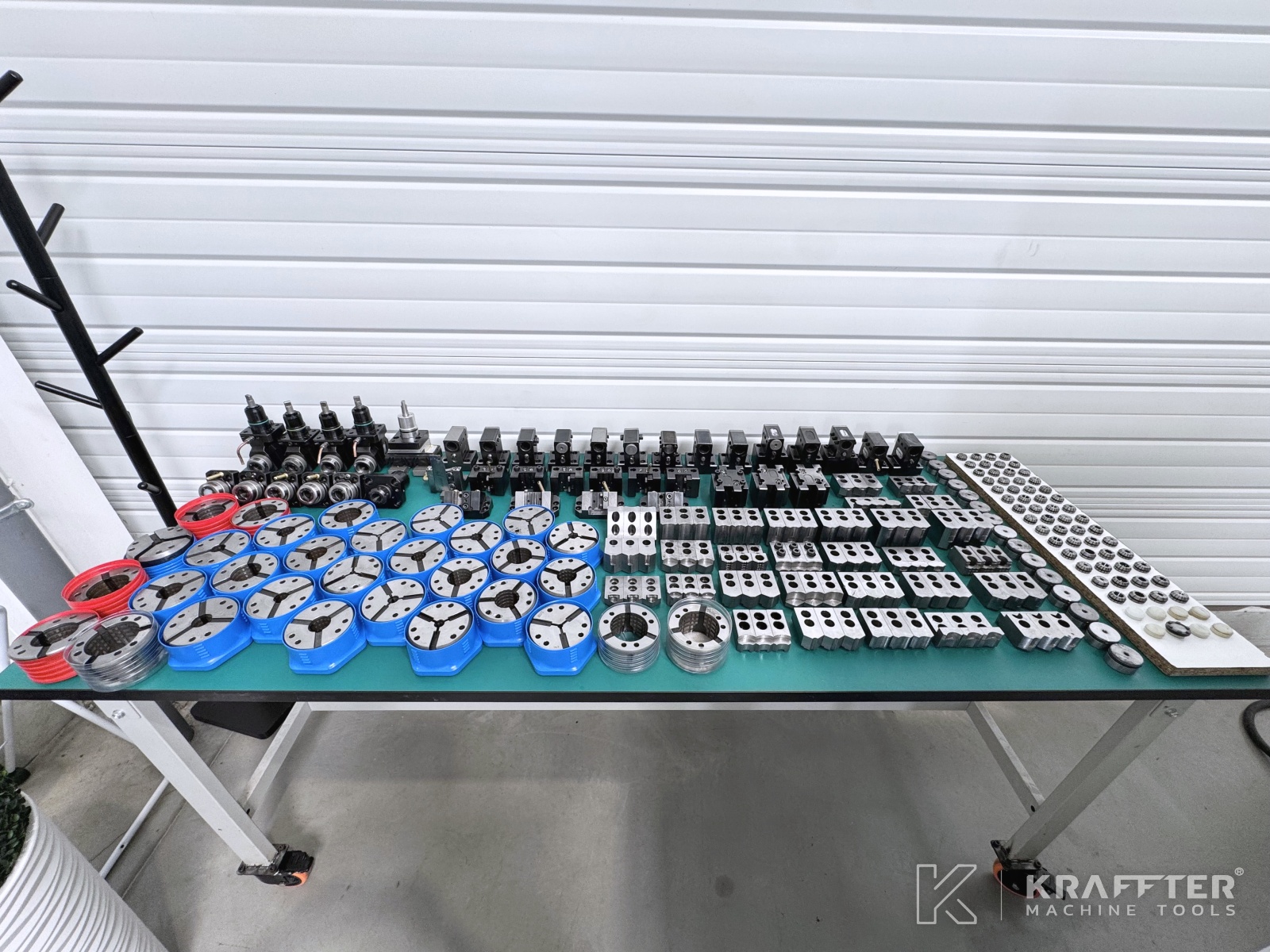

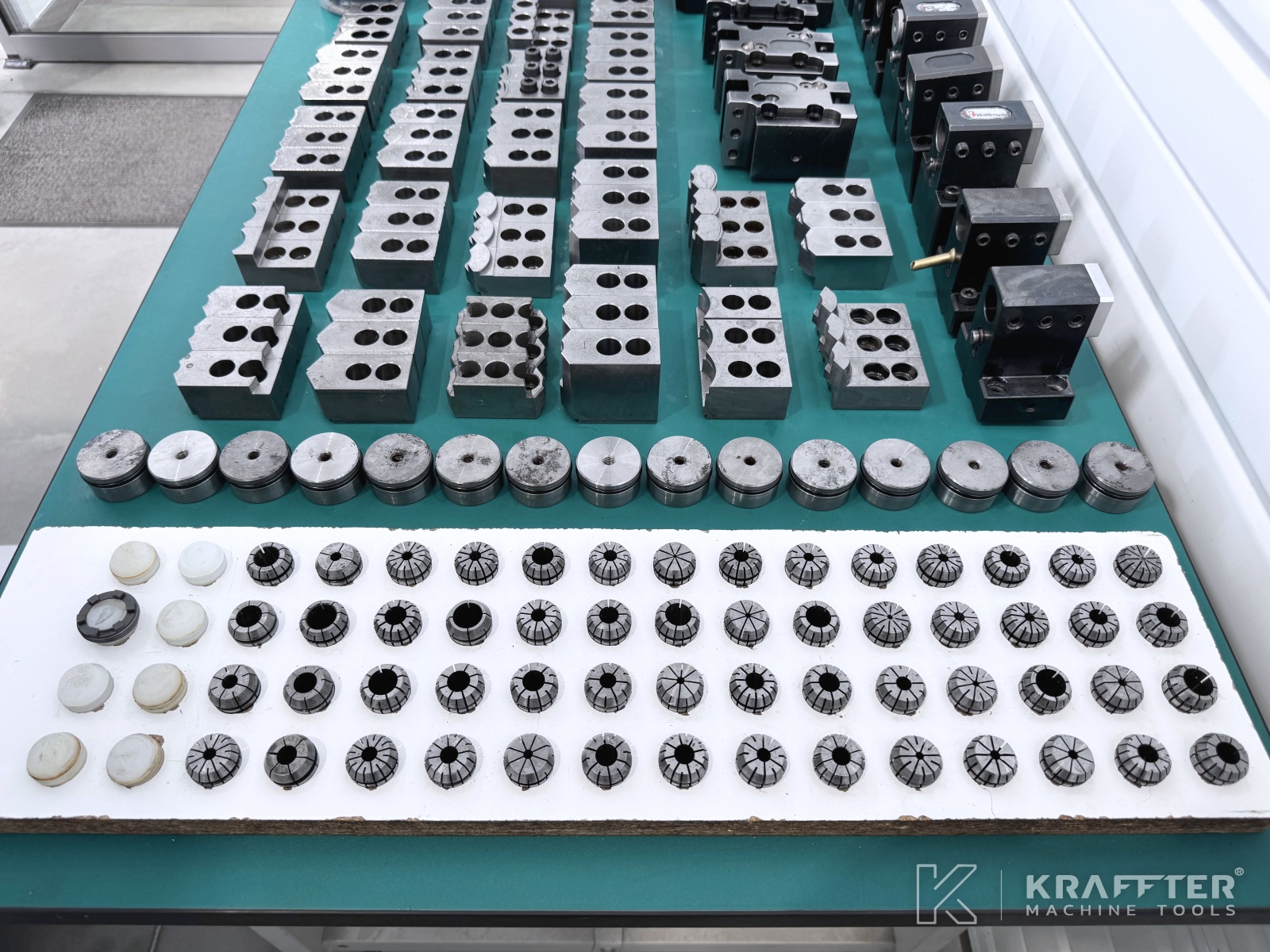

INCLUDED EQUIPMENT:

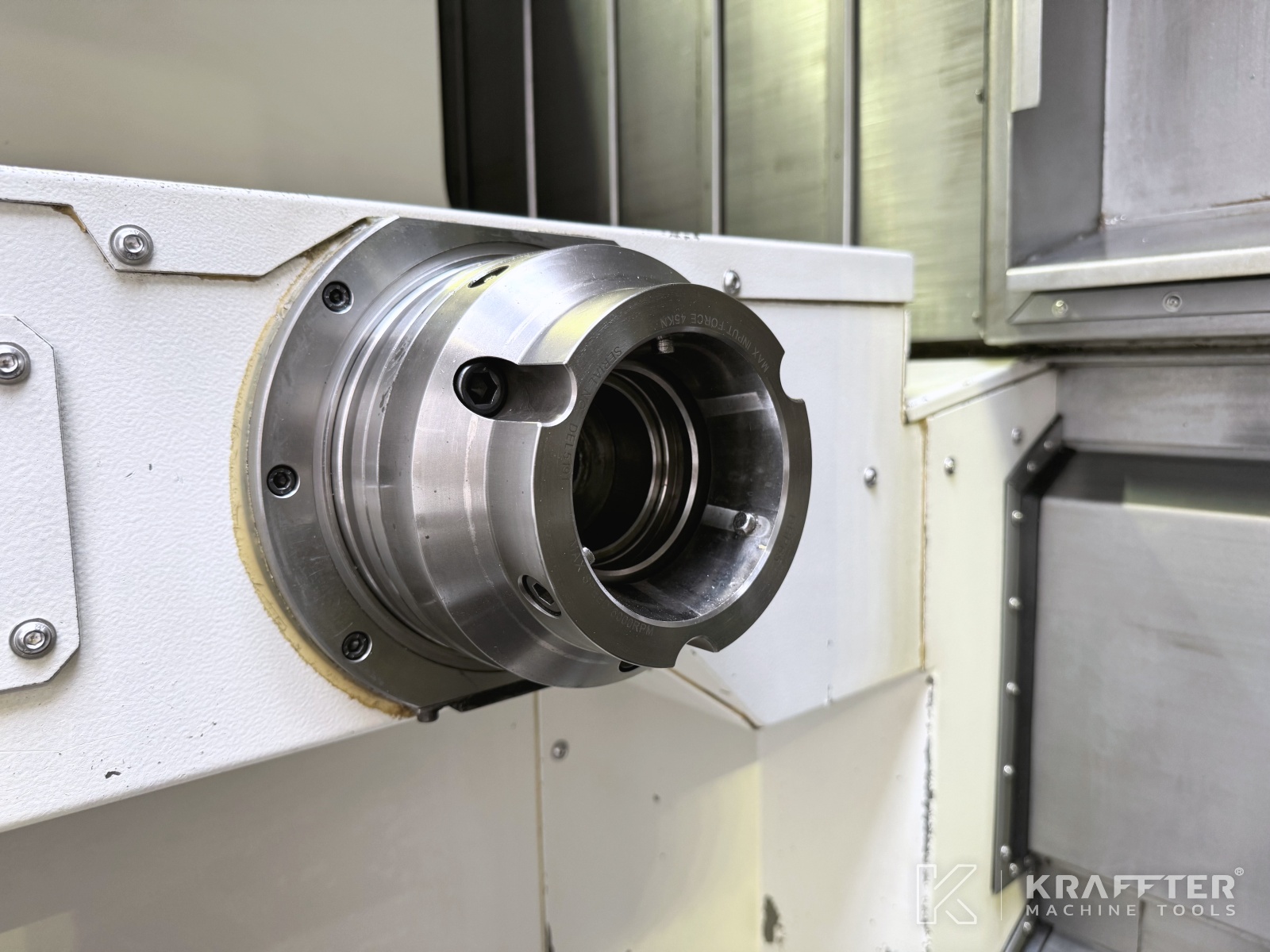

- 1 × HAINBUCH DHP 65 quick-change collet chuck

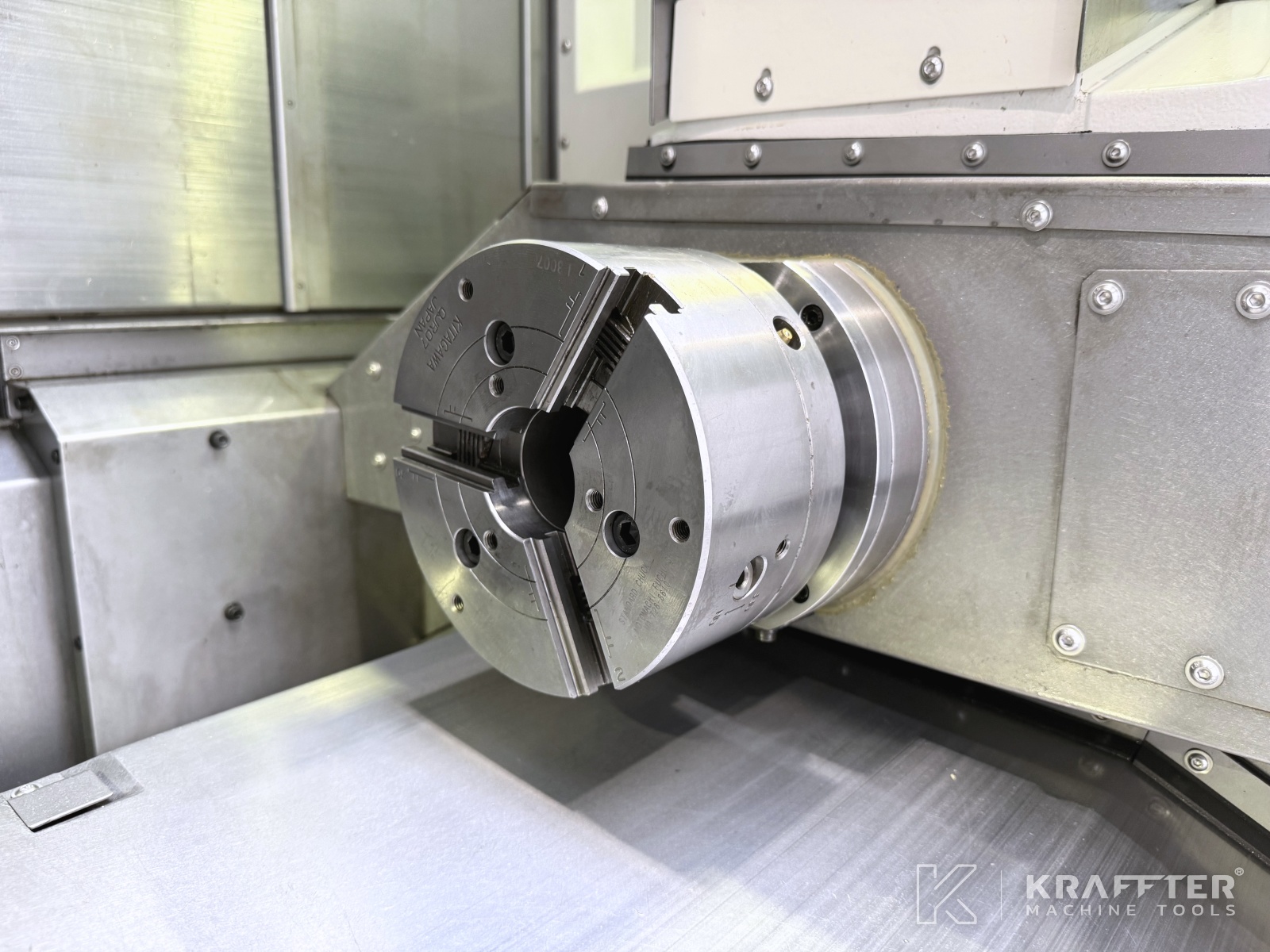

- 1 × KITAGAWA QJR07 3-jaw chuck, Ø175 mm

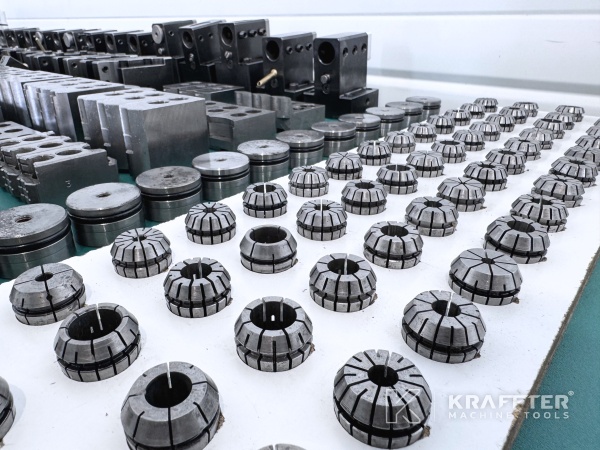

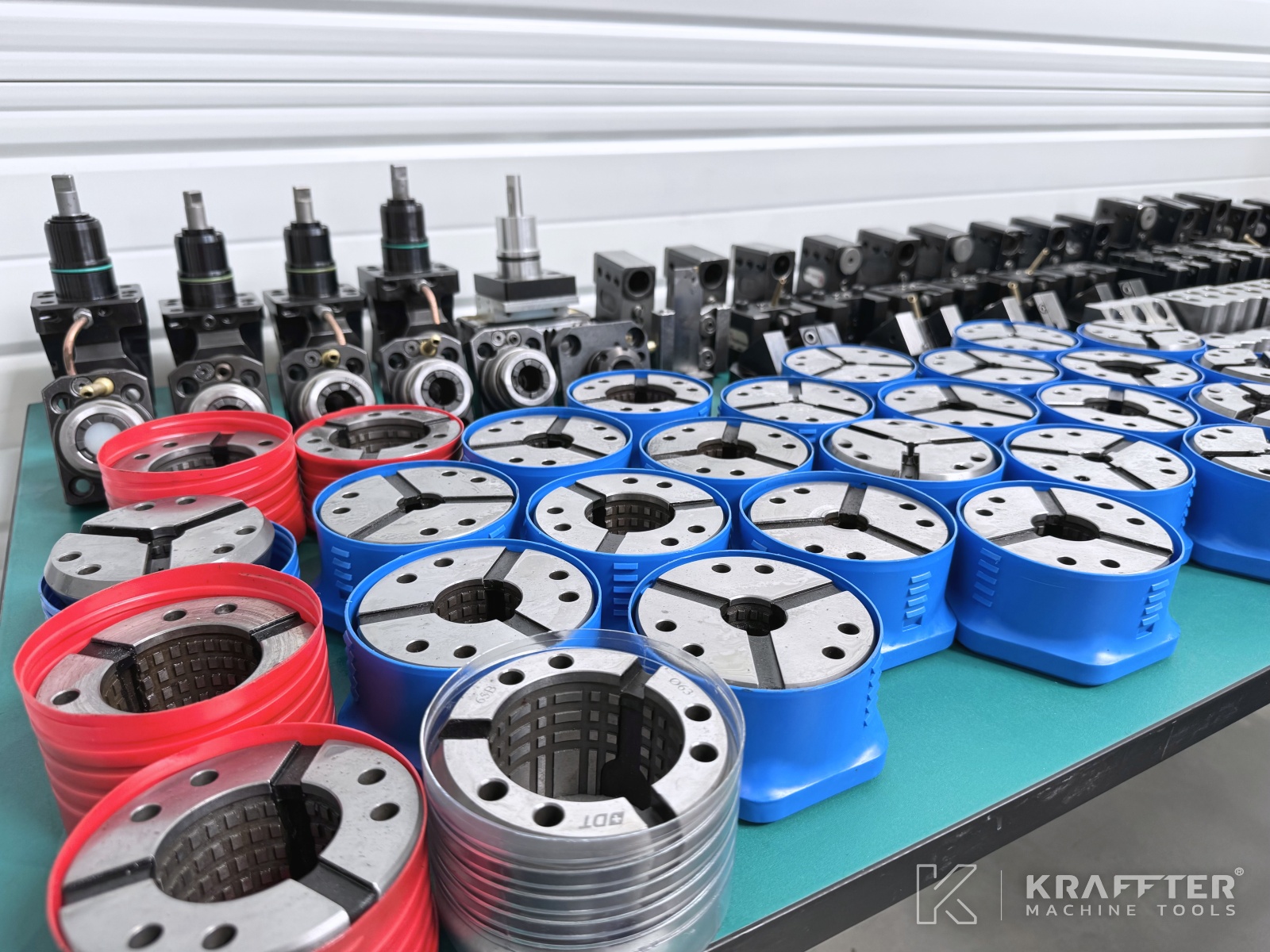

- 31 × HAINBUCH SK 65 BZI collets

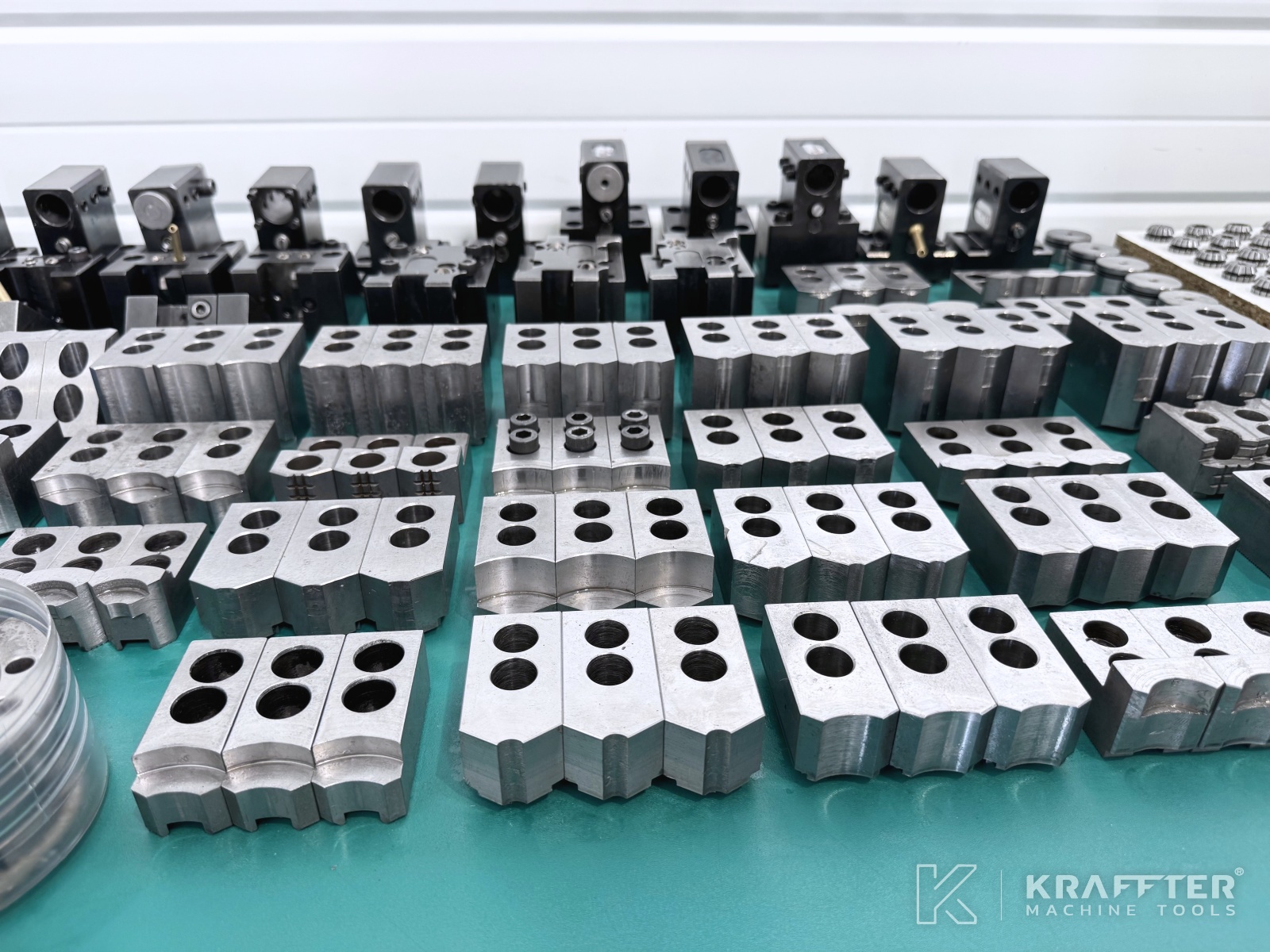

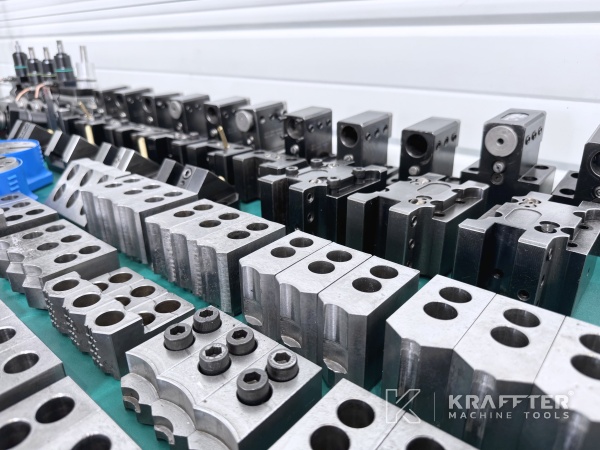

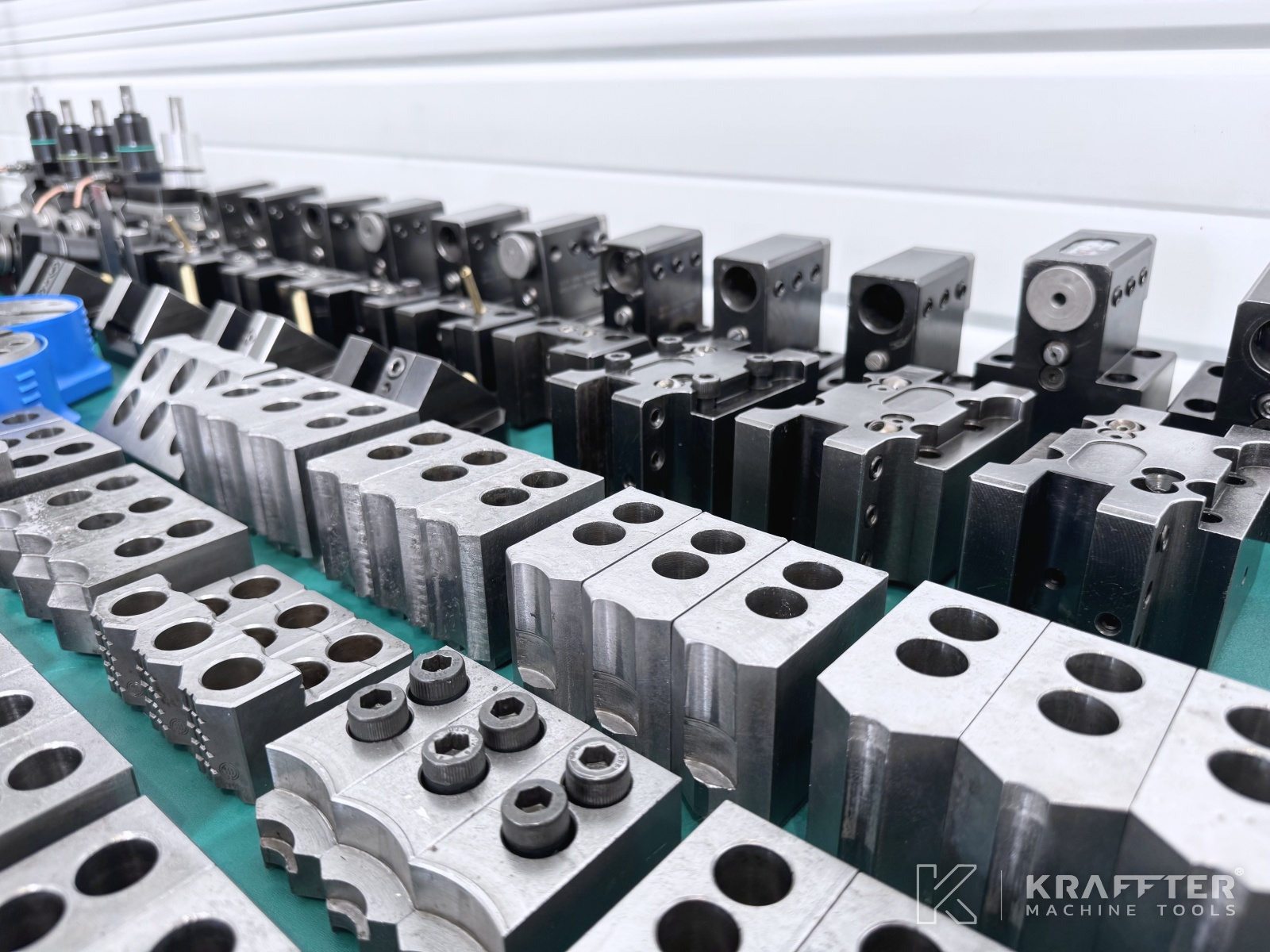

- 30 × sets of soft jaws
- 15 × turret blanking plugs

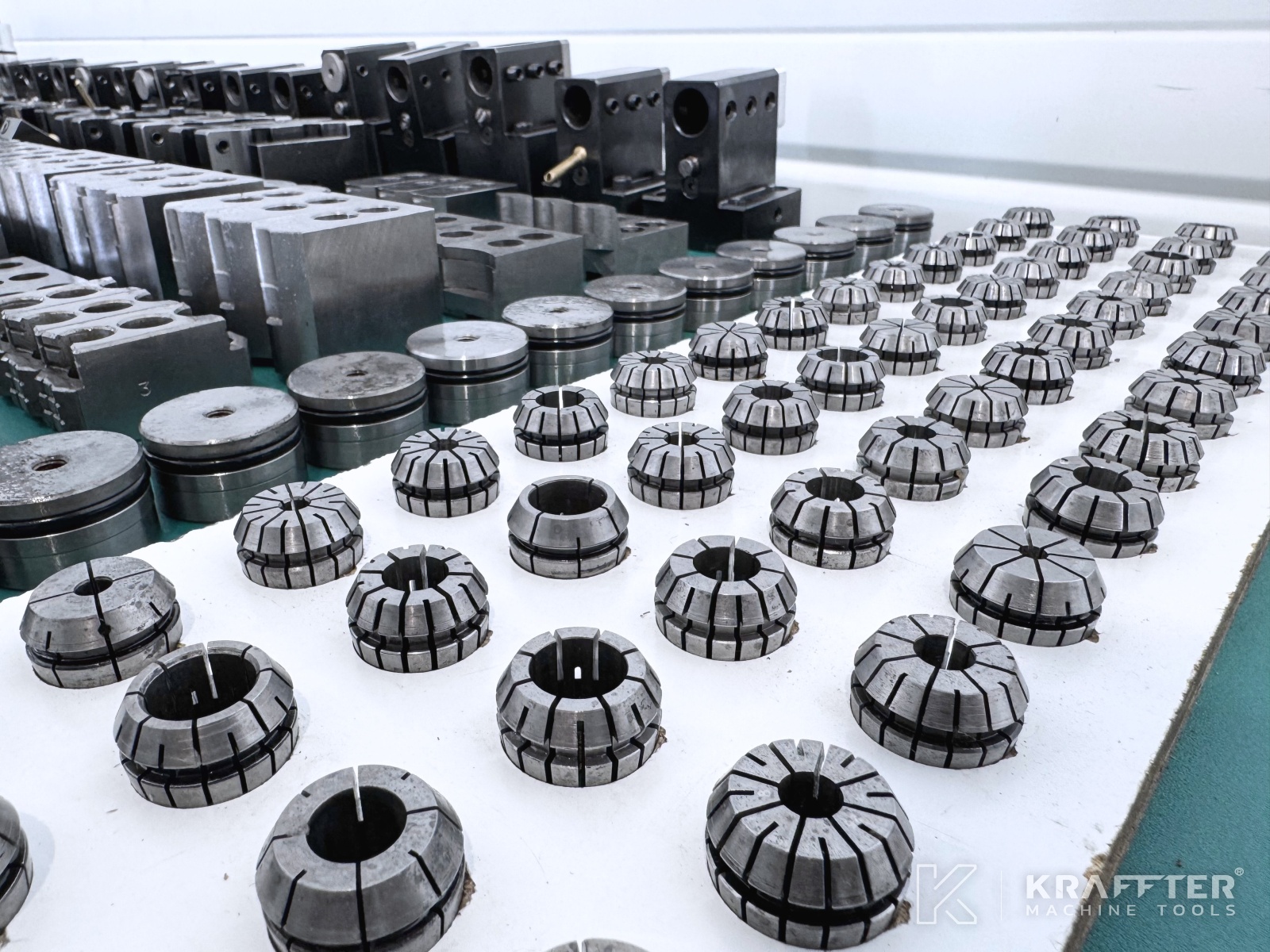

- 56 × ER25 collets

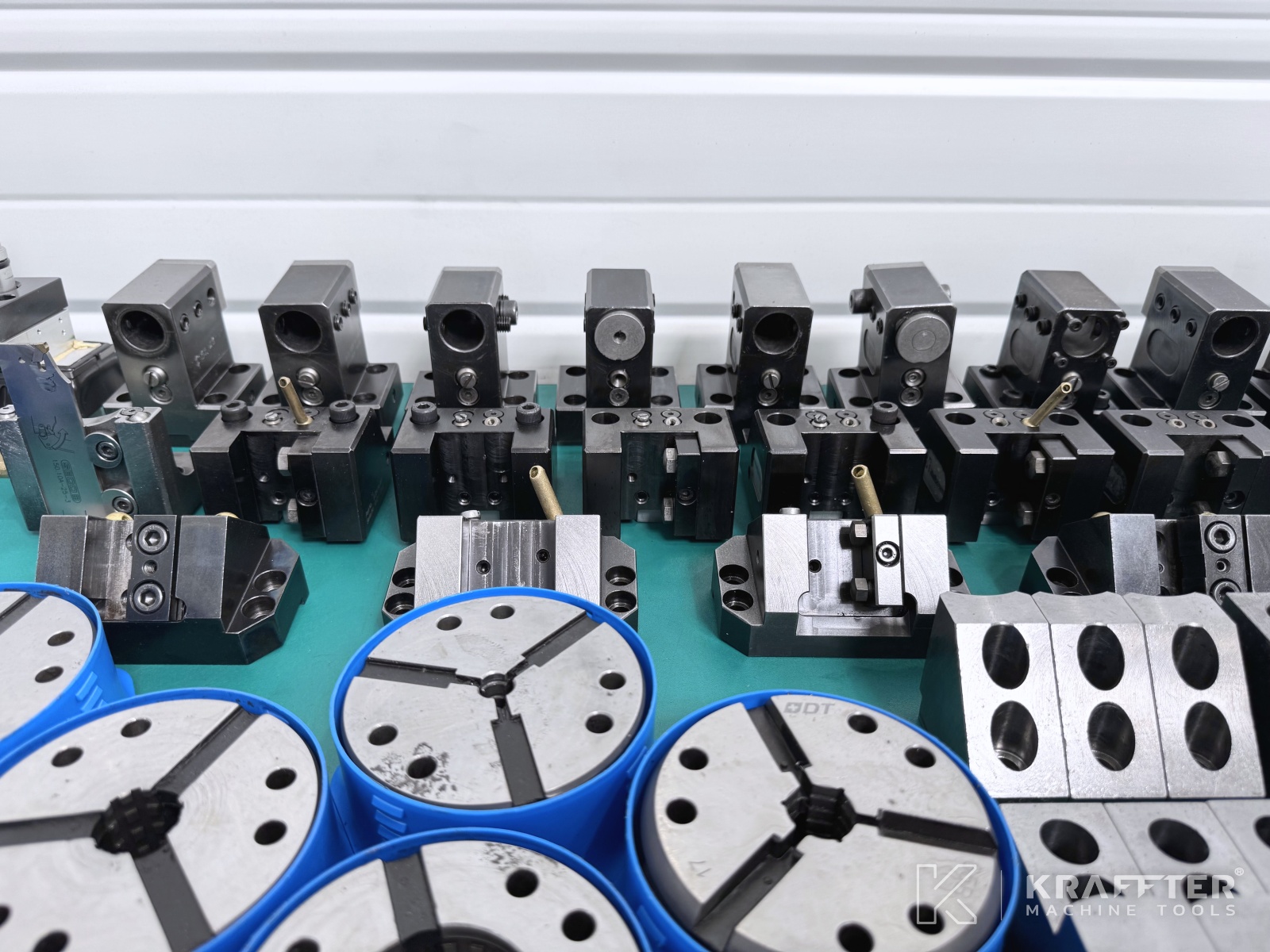

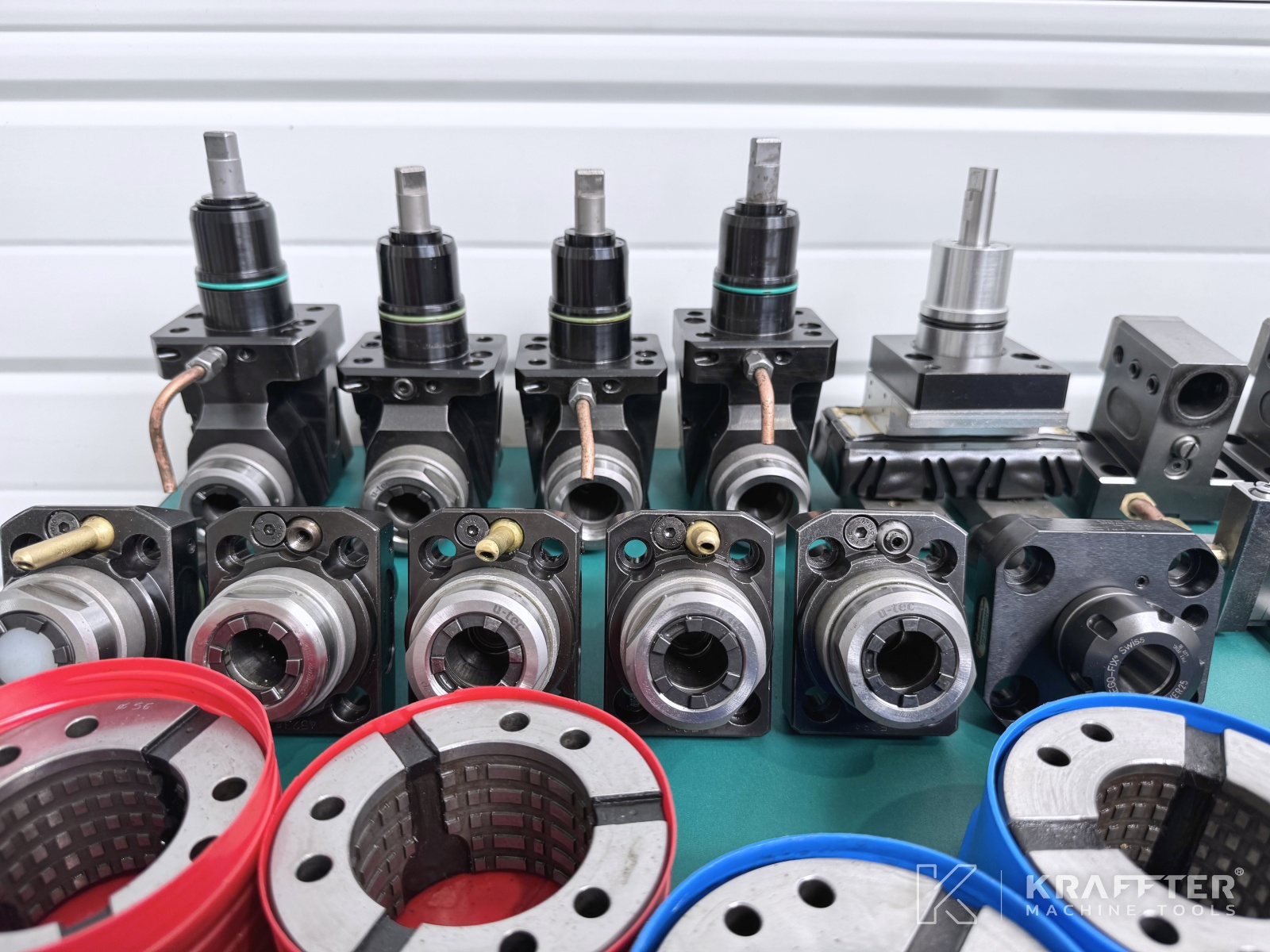

- 6 × radial driven tool holders
- 4 × axial driven tool holders
- 27 × static tool holders
- 1 × cut-off blade holder

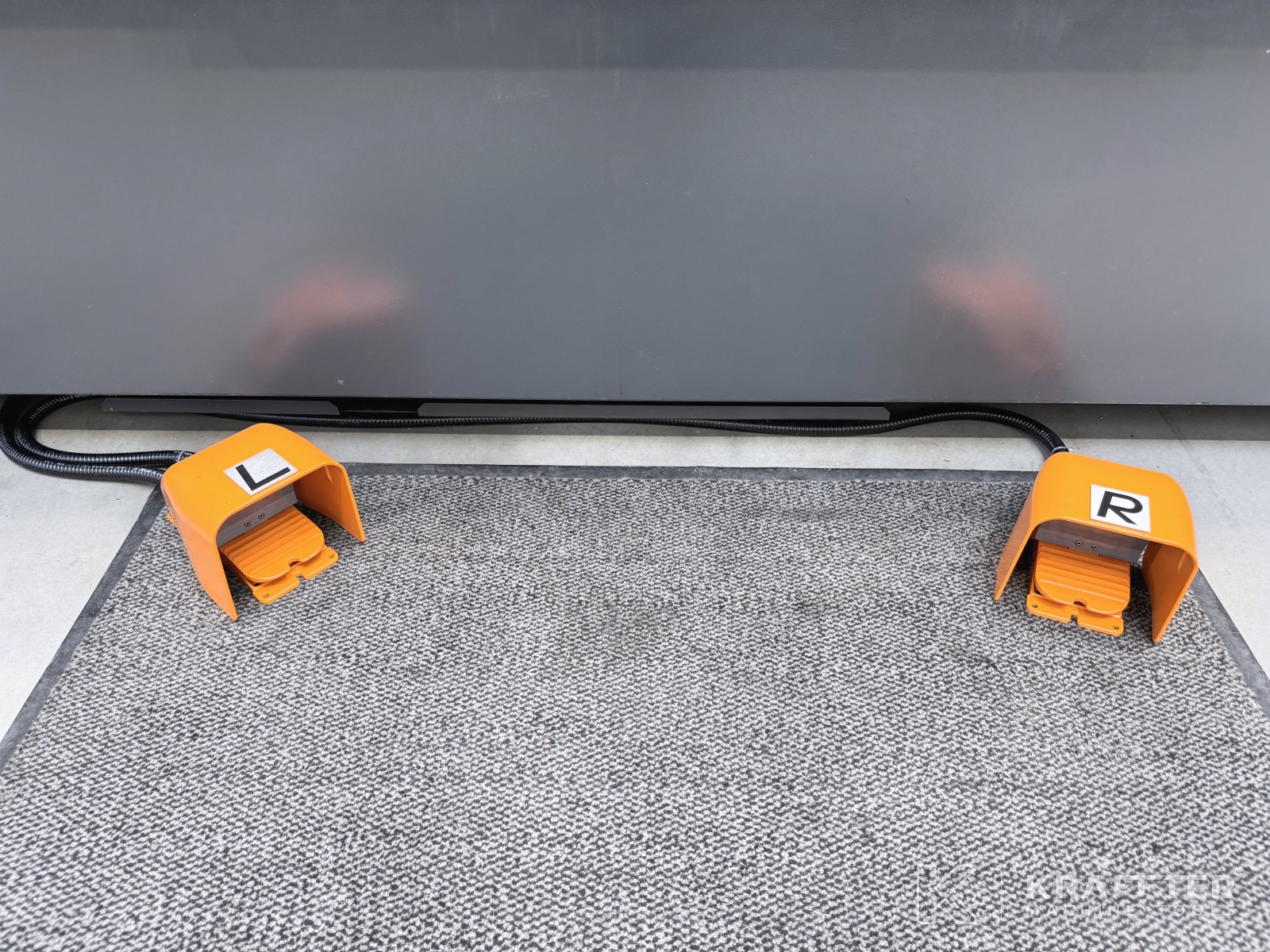

- 1 × foot pedal control for chuck open/close operation

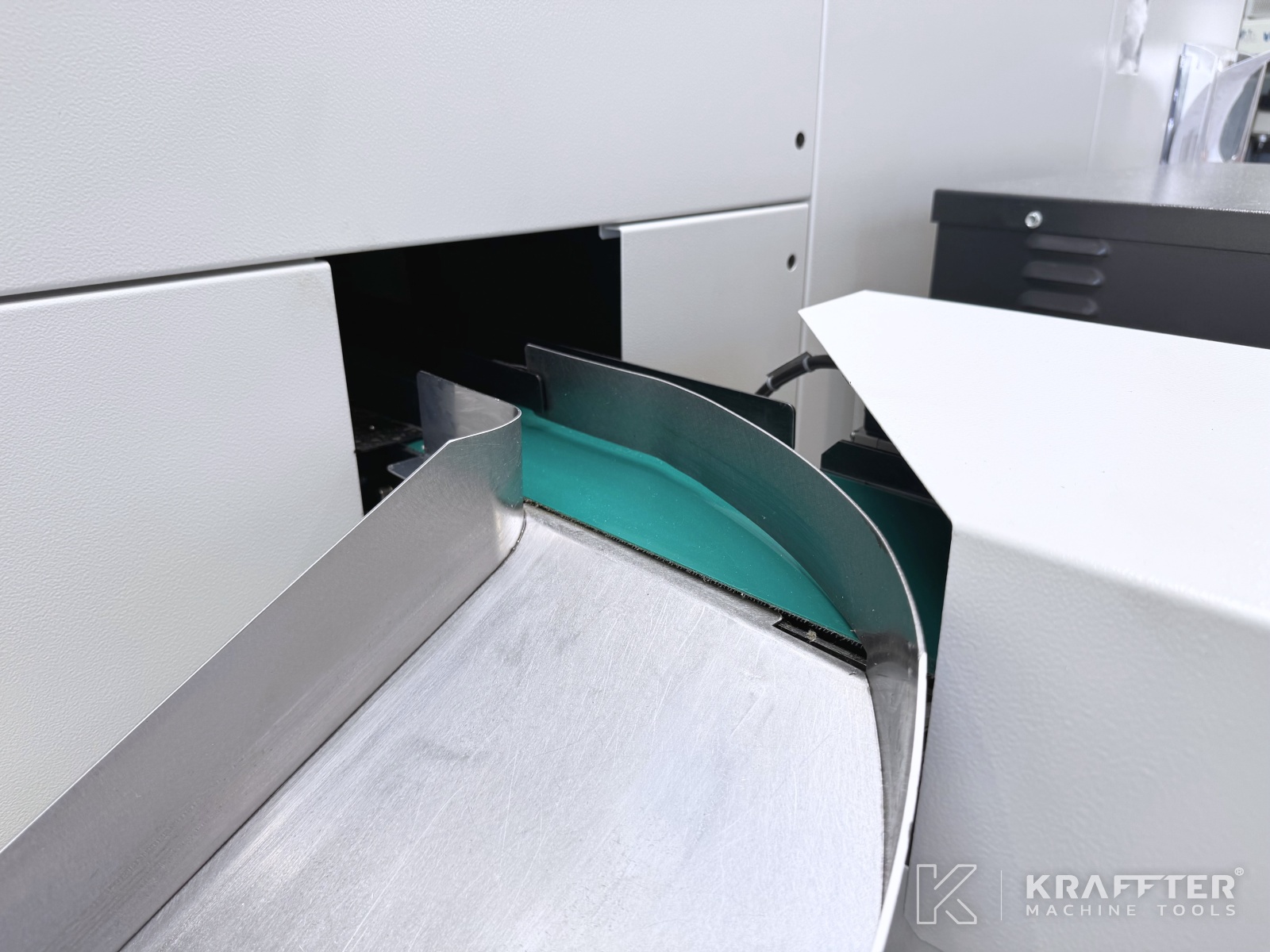

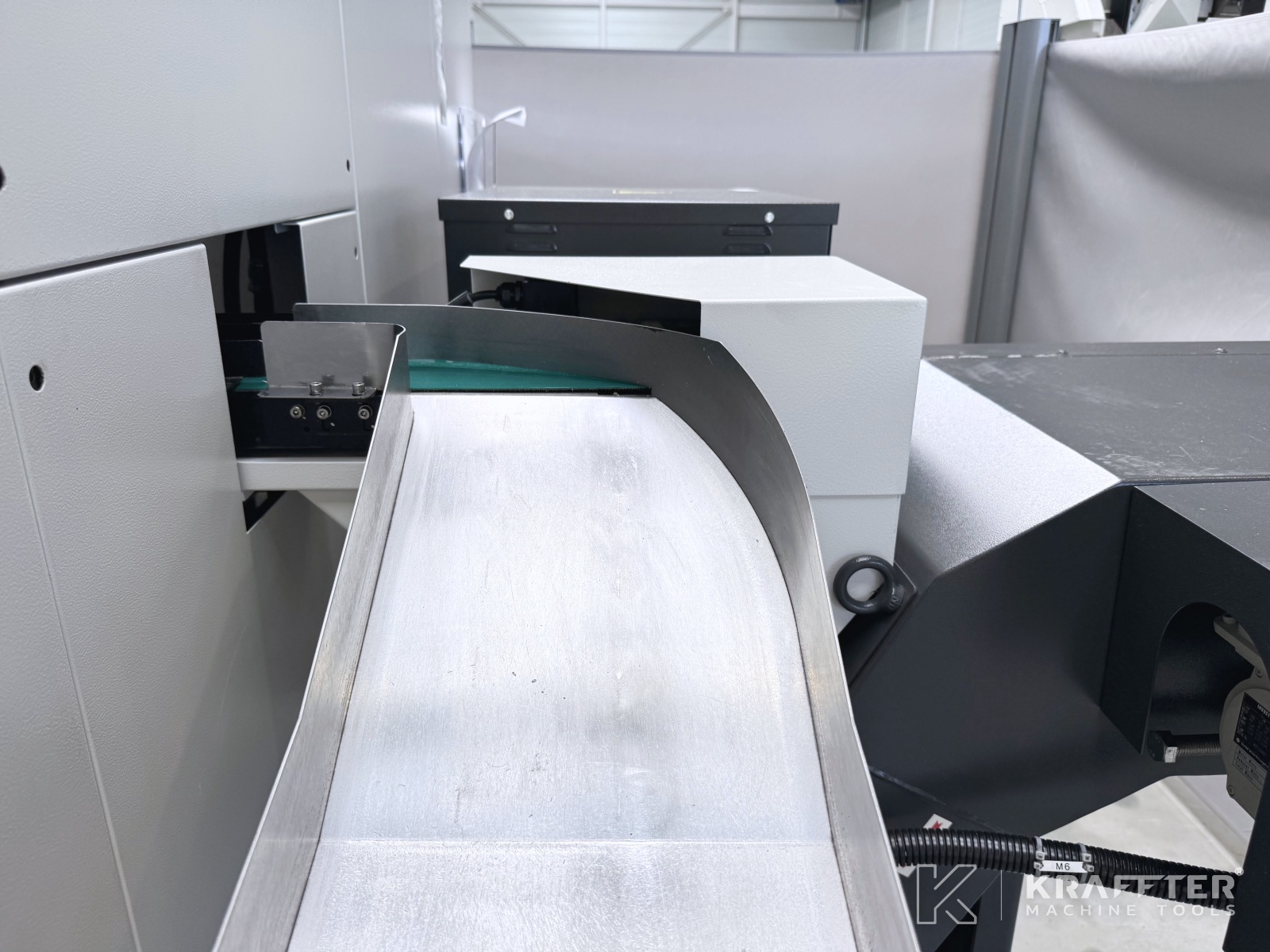

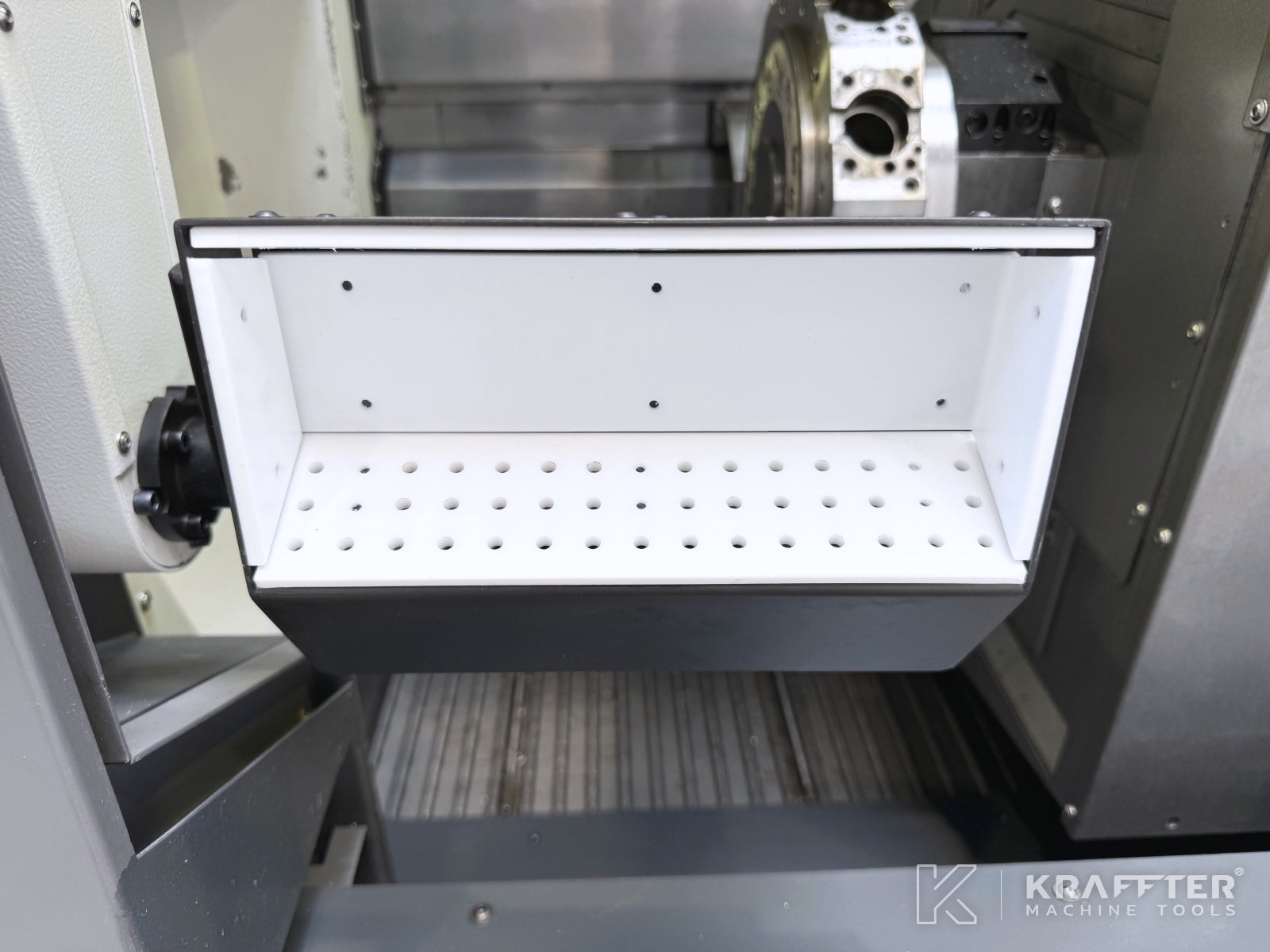

- 1 × upper turret parts catcher with conveyor belt

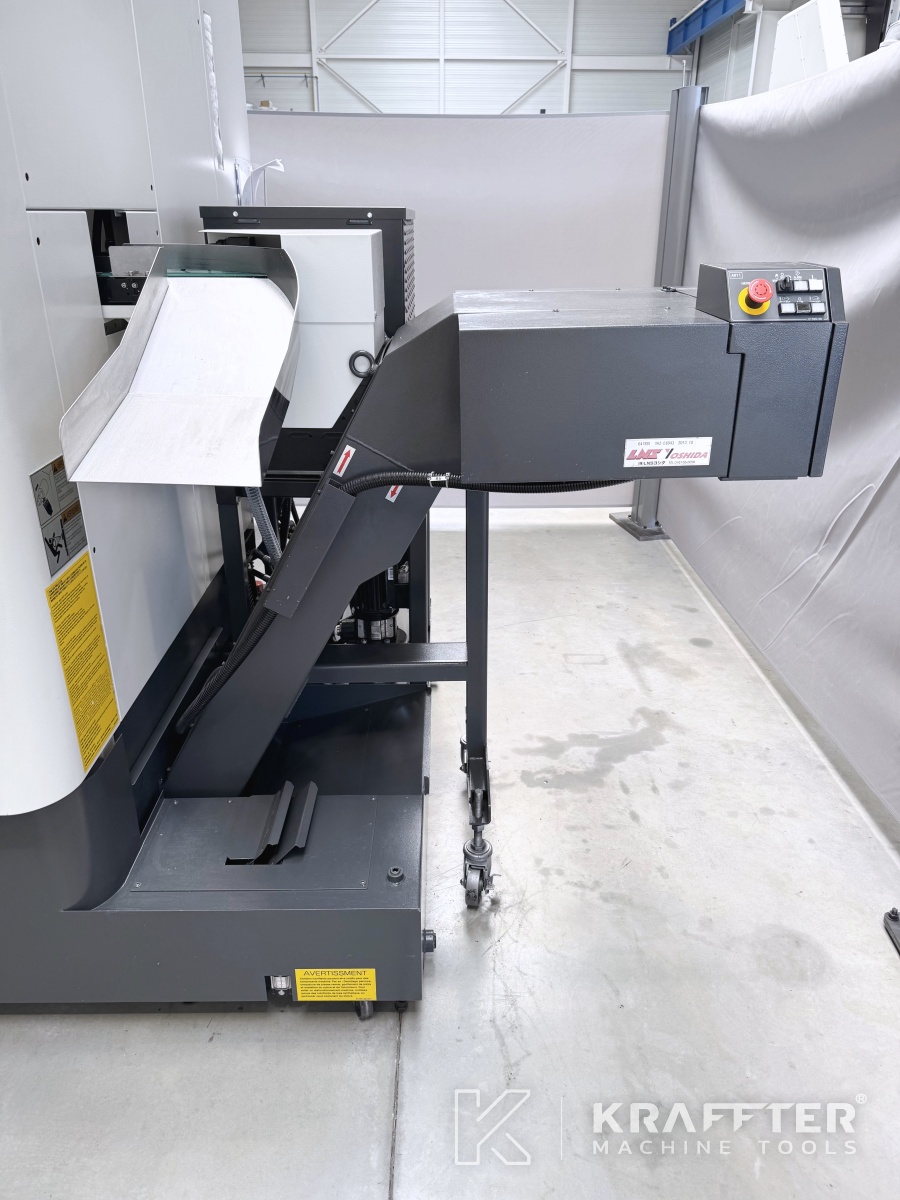

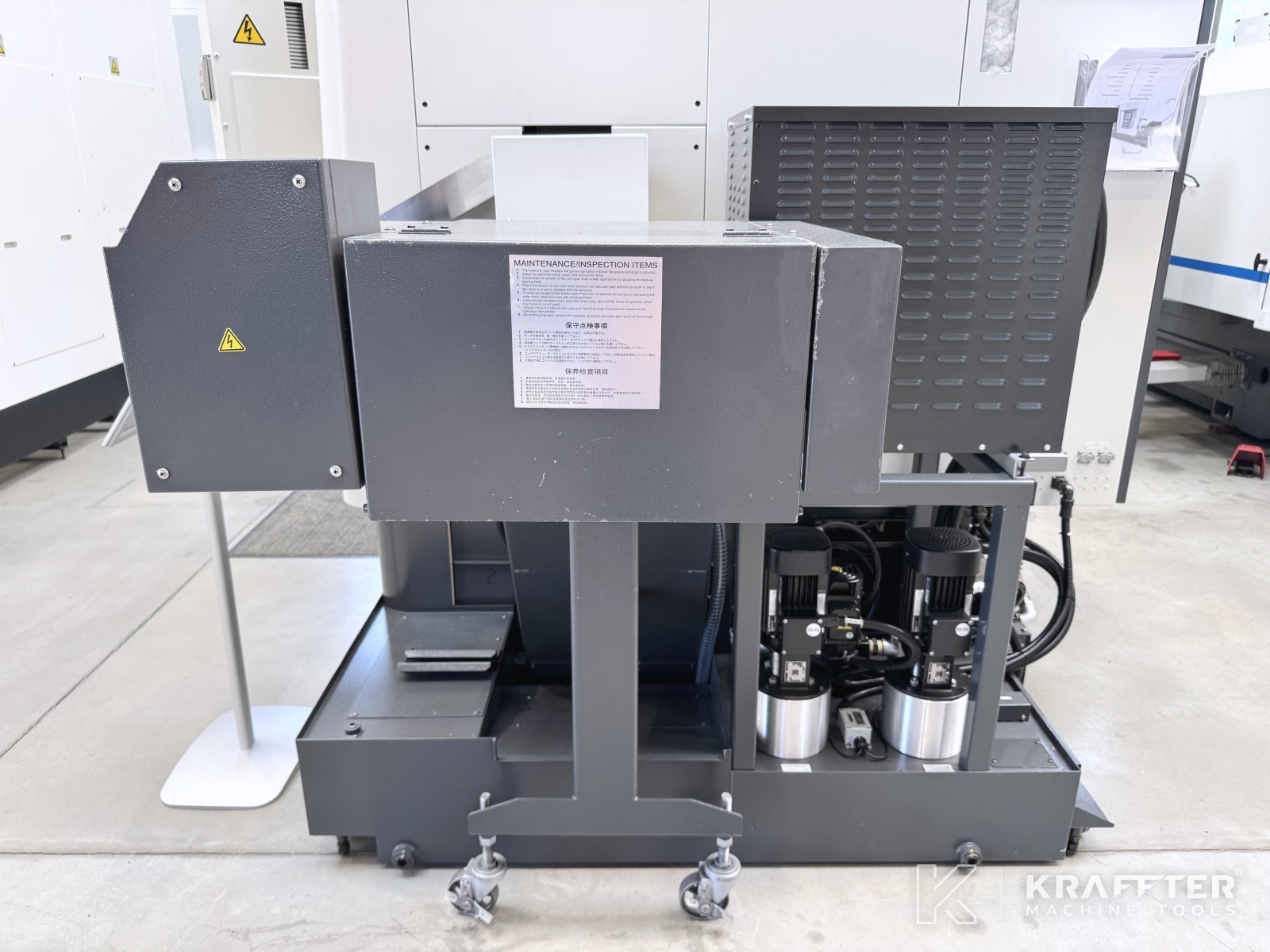

- 1 × chip conveyor
- 1 × automatic lubrication system
- 1 × complete technical documentation set
- 1 × NAKAMURA tool kit
- 1 × axis clamping kit
